Документация

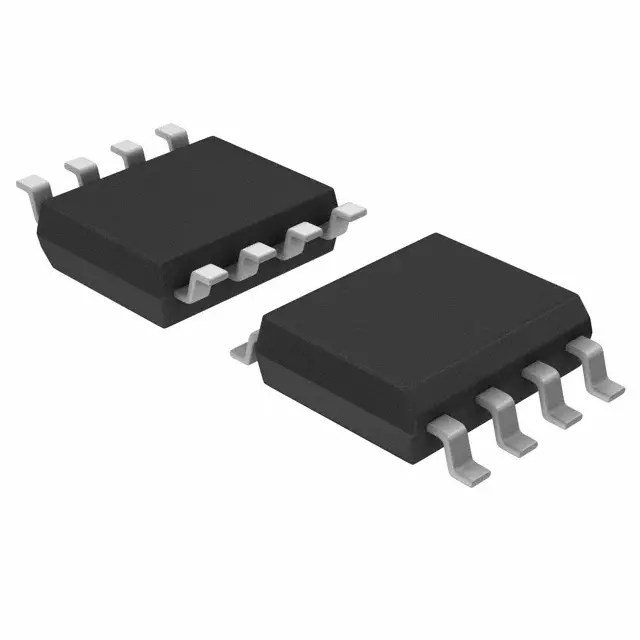

Контроллер коррекции коэффициента мощности (ККМ) текущего режима 8SOIC
У поставщика
ПроизводительSTMicroelectronics
У поставщиков
360 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:360 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 60,09 |
| от 37 | 55,34 |
| от 73 | 51,45 |
| от 146 | 48,53 |
| от 291 | 46,36 |
Описание
Микросхема контроллера коррекции коэффициента мощности (ККМ) от STMicroelectronics. Работает в переходном режиме, обеспечивая высокий коэффициент мощности. Выполнена в компактном корпусе SO-8, рассчитана на температуру от -25°C до 125°C. Применяется в импульсных источниках питания и LED-освещении.
Технические характеристики
| Корпус | SO-8 |
| Тип монтажа | SMD |
| Гистерезис | 2.5V typ, 2.2V min, 2.8V max |
| Voltage gain | 60dB min, 80dB typ |
| Restart timer | 150µs typ, 70µs min, 400µs max |
| Напряжение стабилизации | 20V typ, 18V min, 22V max at ICC=25mA |
| Gain bandwidth | 1MHz |
| Zcd hysteresis | 0.5V typ, 0.3V min, 0.7V max |
| Рег. линии | 2mV typ, 5mV max |
| Multiplier gain | 0.6 1/V typ, 0.45 min, 0.75 max |
| Zcd lower clamp | 0.65V typ, 0.3V min, 1V max |
| Comp lower clamp | 2.25V min |
| Comp upper clamp | 5.8V min |
| Время спада выхода | 40ns typ, 100ns max at CL=1nF |
| Время нарастания выхода | 40ns typ, 100ns max at CL=1nF |
| Start up current | 50µA typ, 20µA min, 90µA max |
| Comp sink current | 4.5mA typ, 2.5mA min |
| Disable threshold | 200mV typ, 150mV min, 250mV max |
| Ток покоя | 4mA typ, 2.6mA min |
| Опорное напряжение | 2.5V typ, 2.465V min, 2.535V max at 25°C |
| Turn on threshold | 12V typ, 11V min, 13V max |
| Turn off threshold | 9.5V typ, 8.7V min, 10.3V max |
| Comp source current | -4mA typ, -2mA min, -8mA max |
| Current sense delay | 200ns typ, 450ns max |
| Zcd upper clamp 3ma | 5.2V typ, 4.7V min, 6.1V max |
| Current sense offset | 0V min, 15mV max |
| Static ovp threshold | 2.25V typ, 2.1V min, 2.4V max |
| Диапазон питания | 11V to 18V |
| Zcd upper clamp 20ua | 5.1V typ, 4.5V min, 5.9V max |
| Power dissipation so8 | 0.65W at Tamb=50°C |
| Supply current in ovp | 1.4mA min, 2.1mA max |
| Zcd sink bias current | 2µA typ |
| Input bias current inv | -0.1µA typ, -1µA max |
| Ovp triggering current | 40µA typ, 35µA min, 45µA max |
| Output sink current off | 5mA min, 10mA typ at VCC=3.5V, VGD=1V |
| Reference voltage range | 2.44V min, 2.56V max for 12V<VCC<18V |
| Supply current disabled | 1.4mA min, 2.1mA max |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Operating supply current | 4mA typ, 5.5mA max at 70kHz, CL=1nF |
| Output dropout sink 20ma | 0.3V max |
| Output dropout sink 200ma | 1.5V max |
| Диап. темп. хр. | -55°C to 150°C |
| Output dropout source 20ma | 0.7V typ, 1V max |
| Zcd input threshold rising | 2.1V typ |
| Multiplier output max slope | 1.65 min, 1.9 typ |
| Диап. раб. темп. | -40°C to 150°C |
| Output dropout source 200ma | 1.2V typ, 2V max |
| Zcd sink current capability | 3mA min, 10mA typ |
| Описание (англ.) | PFC CTRLR TRANSITION 8SOIC |
| Current sense reference clamp | 1.7V typ, 1.6V min, 1.8V max |
| Restart current after disable | -200µA typ, -100µA min, -300µA max |
| Zcd source current capability | -3mA min, -10mA typ |
| Multiplier input voltage range | 0V to 3V (linear), 0V to 3.5V (max) |
| Output totem pole peak current | ±700mA (2µs) |
| Current sense input bias current | -0.05µA typ, -1µA max |
| Рабочая температура | -25°C ~ 125°C |
| Thermal resistance junction ambient so8 | 150°C/W |
Заметили ошибку в описании или параметрах?
