Драйвер электродвигателя 36POWERSO
У поставщика
ПроизводительSTMicroelectronics
КатегорияДрайверы электродвигателей
У поставщиков
23 шт.
Норм. уп.: 31
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт256,58 ₽
Сумма1 282,90 ₽
+ доплата 490,00 ₽
В наличии23 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 6 — 251,63 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 1 282,90 ₽. До заказа без доплаты не хватает 16 017,10 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 282,90 ₽
Описание

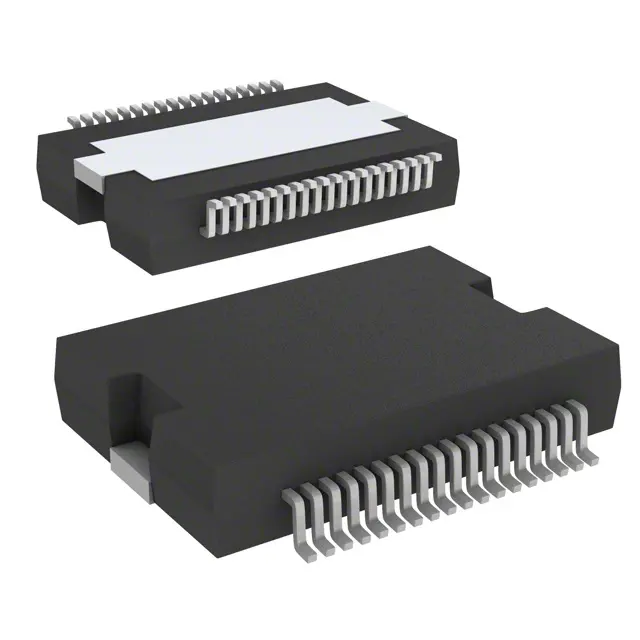

Микросхема драйвера электродвигателя от STMicroelectronics. Работает в расширенном температурном диапазоне от -25°C до 125°C, выпускается в корпусе PowerSO36. Подходит для управления двигателями в промышленной автоматике и приводах.
Технические характеристики
| Корпус | PowerSO36 |
| Тип монтажа | SMD |
| Rds(вкл) тип. | 0.73Ω |
| Применение | bipolar stepper motor, dual DC motor |
| Тепловая защита | Да |
| Output dc current | 1.4A |
| Ref voltage range | -0.1V to 5V |
| Макс. напр. пит. | 52V |
| Мин. напр. пит. | 8V |
| Диап. вх. напр. | -0.3V to 7V |
| Пиковый выходной ток | 2.8A |
| Pwm current control | dual independent constant off time |
| Диапазон напряжения разрешения | -0.3V to 7V |
| Блокировка при пониженном напряжении | Да |
| Bootstrap peak voltage | Vs+10V |
| Защита от перегрузки | non-dissipative |
| Sense voltage range dc | -1V to 1V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -40°C |
| Макс. частота переключения | 100kHz |
| Тип упаковки | Tube (туба) |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -25°C |
| Sense voltage range pulsed | -6V to 6V |
| Макс. напряжение питания | 60V |
| Cross conduction protection | Да |
| Описание (англ.) | MOTOR DRIVER PAR 36POWERSO |
| Integrated freewheeling diodes | Да |
| Тепловое сопр. переход-корпус | 2°C/W |
| Slow decay synchronous rectification | Да |
| Thermal resistance junction ambient 1 | 36°C/W |
| Thermal resistance junction ambient 2 | 16°C/W |
| Thermal resistance junction ambient 3 | 63°C/W |
| Рабочая температура | -25°C ~ 125°C |
