Драйвер шагового двигателя, 52В, 2.8А, ШИМ управление
У поставщика
ПроизводительSTMicroelectronics
КатегорияДрайверы электродвигателей
У поставщиков
10 шт.
Норм. уп.: 600
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1 072,72 ₽
Сумма1 072,72 ₽
+ доплата 490,00 ₽
В наличии10 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 1 019,89 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 1 072,72 ₽. До заказа без доплаты не хватает 16 227,28 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 1 072,72 ₽
Описание

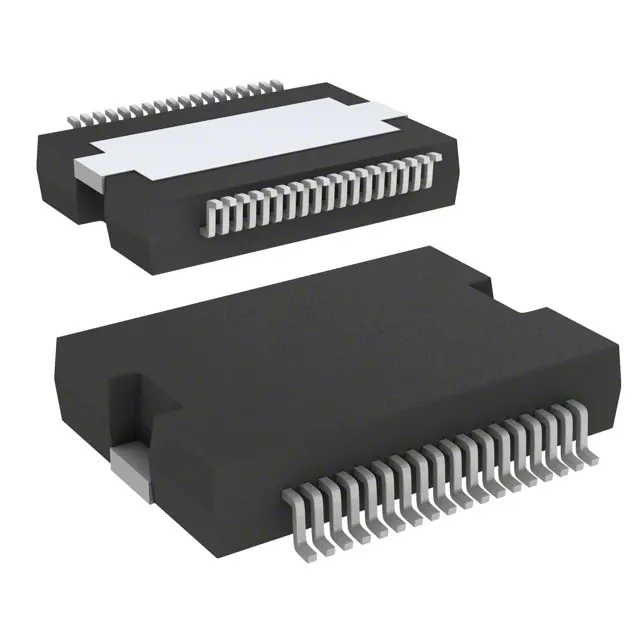

Микросхема драйвера шагового двигателя от STMicroelectronics. Работает при напряжении до 52 В и токе до 2,8 А, поддерживает ШИМ-управление. Выполнена в корпусе PowerSO36, рассчитана на рабочий диапазон температур от -25°C до 125°C. Применяется в промышленной автоматике и станках с ЧПУ.
Технические характеристики
| Корпус | PowerDIP24, PowerSO36, SO24 |
| Тип монтажа | SMD |
| Rds(вкл) тип. | 0.3Ohm |
| Технология | BCD |
| Применение | bipolar stepper motor |
| Decay modes | fast/slow |
| Stepping modes | full step, half step, wave drive |
| Rc voltage range | -0.3V to +7V |
| Условия Rds(on) | Tj=25C |
| Тепловая защита | Да |
| Ref voltage range | -0.3V to +7V |
| Output rms current | 2.8A |
| Пиковый выходной ток | 5.6A |
| Pwm current control | constant off time |
| Sense voltage range | -1V to +4V |
| Блокировка при пониженном напряжении | Да |
| Bootstrap peak voltage | VS+10V |
| Защита от перегрузки | non-dissipative |
| Напряжение питания, абс. макс. | 60V |
| Макс. раб. частота | 100kHz |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Input enable voltage range | -0.3V to +7V |
| Pulsed supply current peak | 7.1A |
| Cross conduction protection | Да |
| Differential voltage abs max | 60V |
| Макс. рабочее напряжение питания | 52V |
| Рабочее напряжение питания, мин. | 8V |
| Описание (англ.) | MOTOR DRIVER PAR 36POWERSO |
| Integrated freewheeling diodes | Да |
| Рабочая температура | -25°C ~ 125°C |
