Драйвер двигателя полумостовой 36POWERSO
У поставщика
ПроизводительSTMicroelectronics
КатегорияДрайверы Full и Half-Bridge
У поставщиков
62 шт.
Норм. уп.: 600
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт670,45 ₽
Сумма670,45 ₽
+ доплата 490,00 ₽
В наличии62 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 4 — 635,08 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 670,45 ₽. До заказа без доплаты не хватает 16 629,55 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 670,45 ₽
Описание

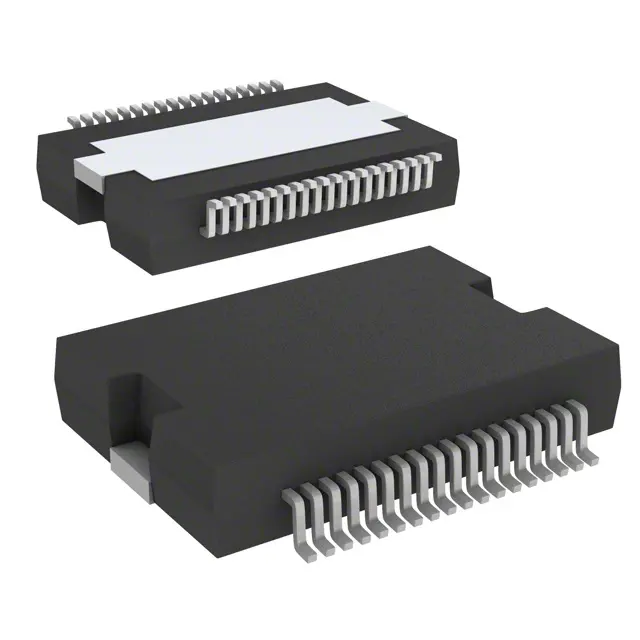

Микросхема драйвера двигателя L6206PD013TR от STMicroelectronics выполнена в корпусе PowerSO36. Устройство рассчитано на работу в расширенном температурном диапазоне от -25 до +125 °C. Подходит для управления шаговыми и коллекторными двигателями в промышленной автоматике и робототехнике.
Технические характеристики
| Корпус | PowerSO36 |
| Сопротивление сток-исток | 0.3Ω typ at Tj=25°C |
| Тип монтажа | SMD |
| Кол-во выводов | 36 |
| Технология | BCD technology |
| Описание | DMOS dual full bridge driver |
| Артикул | L6206PD013TR |
| Применение | Bipolar stepper motor, Dual or quad DC motor |
| Тепловая защита | Да |
| Diagnostic output | Да |
| Output rms current | 2.8A |
| Параллельная работа | Да |
| Freewheeling diodes | Integrated fast freewheeling diodes |
| Пиковый выходной ток | 5.6A |
| Диапазон питания | 8V to 52V |
| Блокировка при пониженном напряжении | Да |
| Overcurrent detection | Programmable high-side overcurrent detection and protection |
| Sense voltage range dc | -1V to 1V |
| Макс. частота переключения | 100kHz |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диап. темп. хр. | -40°C to 150°C |
| Rms supply current per pin | 2.8A |
| Sense voltage range pulsed | -6V to 6V |
| Макс. напряжение питания | 60V |
| Cross conduction protection | Да |
| Диап. раб. темп. | -40°C to 150°C |
| Описание (англ.) | MOTOR DRIVER PAR 36POWERSO |
| Pulsed supply current per pin | 7.1A |
| Absolute max ocd voltage range | -0.3V to 10V |
| Тепловое сопр. переход-корпус | 1°C/W |
| Absolute max differential voltage | 60V |
| Absolute max progcl voltage range | -0.3V to 7V |
| Absolute max bootstrap peak voltage | V_S + 10V |
| Тепловое сопротивление переход-среда | 35°C/W, 15°C/W, 62°C/W (depending on conditions) |
| Диапазон темп. перехода | -25°C to 125°C |
| Рабочая температура | -25°C ~ 125°C |
| Absolute max input enable voltage range | -0.3V to 7V |
