Драйвер двигателя мостовой 20POWERSO
У поставщика
ПроизводительSTMicroelectronics
КатегорияДрайверы Full и Half-Bridge
У поставщиков
157 шт.
Норм. уп.: 600
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт332,41 ₽
Сумма1 662,05 ₽
+ доплата 490,00 ₽
В наличии157 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 8 — 313,04 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 1 662,05 ₽. До заказа без доплаты не хватает 15 637,95 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 662,05 ₽
Описание

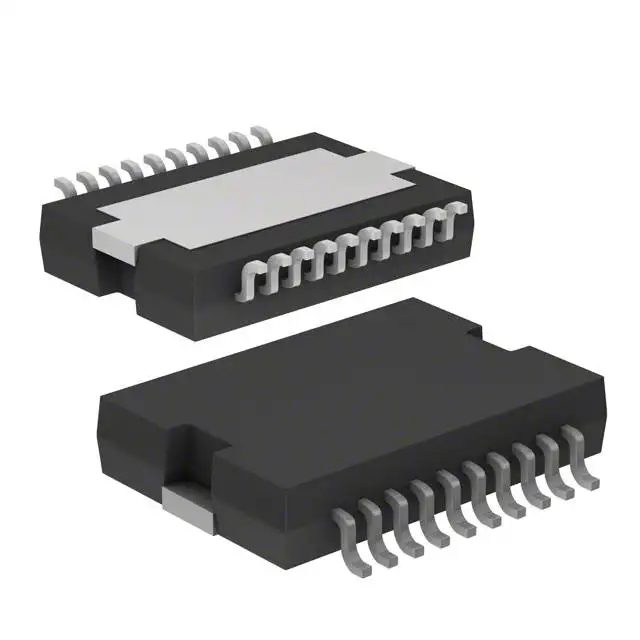

Микросхема драйвера мостового двигателя от STMicroelectronics. Выполнена в корпусе PowerSO20 и рассчитана на широкий диапазон рабочих температур от -25 до +125°C. Подходит для управления шаговыми и DC-двигателями в промышленной автоматике и робототехнике.
Технические характеристики
| Корпус | PowerSO20 |
| Тип монтажа | SMD |
| Dead time typ | 1µs |
| Output dc current | 2.8A |
| Макс. напр. пит. | 52V |
| Мин. напр. пит. | 8V |
| Пиковый выходной ток | 5.6A |
| Макс. время спада выходного сигнала | 250ns |
| Время спада выхода, тип. | 40ns |
| Время нарастания выхода, макс. | 250ns |
| Время нарастания выхода, тип. | 40ns |
| Время обратного восстановления | 200ns |
| Время обратного восстановления | 300ns |
| Sense voltage range dc | -1V to 1V |
| Supply current rms max | 2.8A |
| Input threshold turn on | 2V |
| Logic input current low | -10µA |
| Макс. раб. частота | 100kHz |
| Rds on low side max 25c | 0.34Ω |
| Rds on low side typ 25c | 0.28Ω |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -40°C |
| Макс. частота переключения | 100kHz |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Input threshold turn off | 1.3V |
| Logic input current high | 10µA |
| Rds on high side max 25c | 0.4Ω |
| Rds on high side typ 25c | 0.34Ω |
| Rds on low side max 125c | 0.53Ω |
| Rds on low side typ 125c | 0.47Ω |
| Charge pump frequency max | 1MHz |
| Charge pump frequency min | 0.6MHz |
| Диапазон входного лог. напряжения | -0.3V to 7V |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -25°C |
| Rds on high side max 125c | 0.59Ω |
| Rds on high side typ 125c | 0.53Ω |
| Supply current pulsed max | 7.1A |
| Turn on threshold voltage | 7V |
| Bootstrap peak voltage max | VS+10V |
| Input threshold hysteresis | 0.5V |
| Макс. защита от перегрузки | 7.1A |
| Мин. защита от перегрузки | 4A |
| Тип. защита от перегрузки по току | 5.6A |
| Sense voltage range pulsed | -6V to 6V |
| Turn off threshold voltage | 6V |
| Макс. напряжение питания | 60V |
| Макс. низкое входное напряжение | 0.8V |
| Logic input high voltage max | 7V |
| Мин. высокое входное напряжение | 2V |
| Макс. ток покоя | 10mA |
| Ток покоя питания, тип. | 5mA |
| Темп. тепловой защиты | 165°C |
| Описание (англ.) | MOTOR DRIVER PAR 20POWERSO |
| Leakage current en low out vs | 2mA |
| Input to out turn on delay typ | 1.6µs |
| Leakage current en low out gnd | -0.15mA |
| Enable to out turn on delay max | 400ns |
| Enable to out turn on delay typ | 250ns |
| Input to out turn off delay typ | 600ns |
| Enable to out turn off delay max | 800ns |
| Enable to out turn off delay typ | 550ns |
| Тепловое сопр. переход-корпус | 1°C/W |
| Source drain diode forward voltage | 1.15V |
| Рабочая температура | -25°C ~ 125°C |
| Макс. прямое напряжение диода сток-исток | 1.3V |
| Thermal resistance junction ambient powerso | 35°C/W |
