Преобразователь постоянного тока понижающий 1.5А, вход 4.4...36В выход 1.235 - 18В 250кГц.
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
5 421 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:5 421 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 145,12 |
| от 51 | 137,16 |
| от 102 | 131,82 |
| от 204 | 127,14 |
| от 407 | 123,97 |
Описание

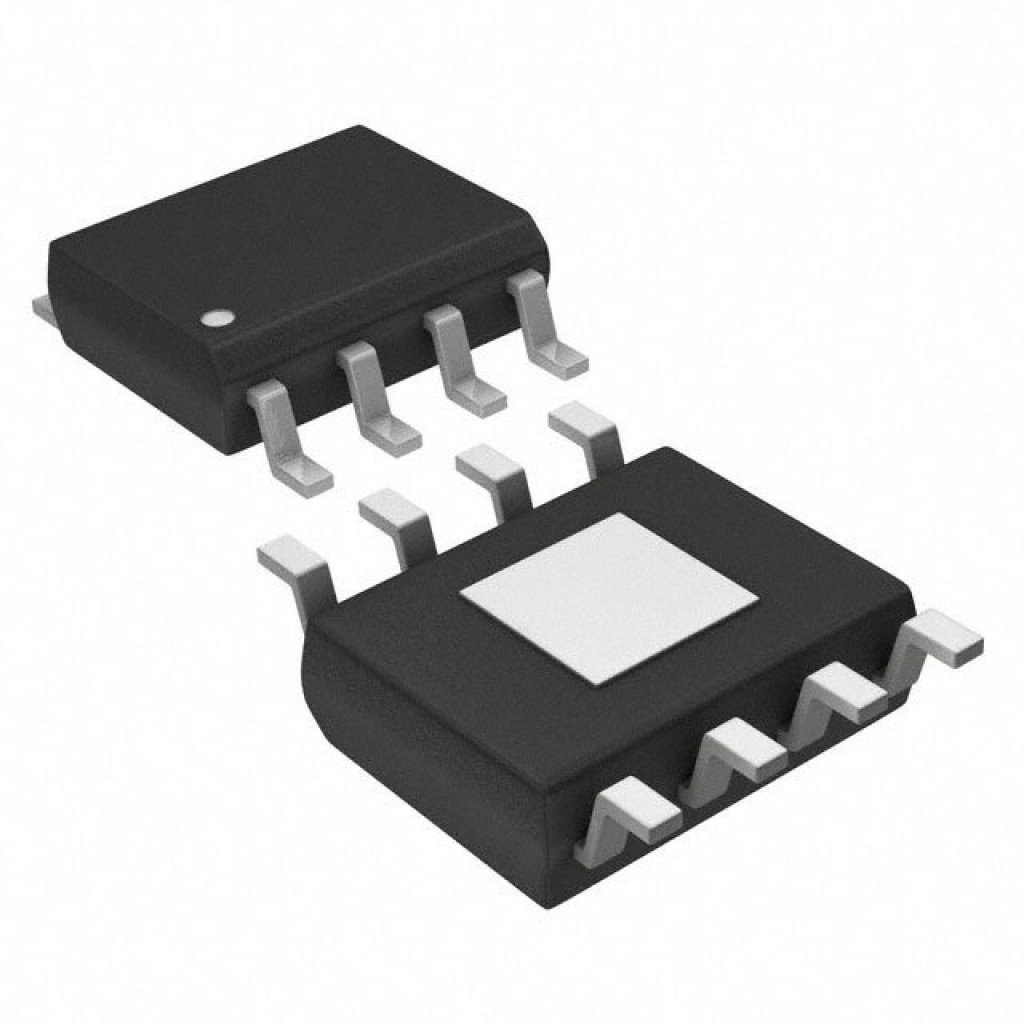

Понижающий преобразователь постоянного тока L5973D013TR от STMicroelectronics. Микросхема рассчитана на входное напряжение от 4,4 до 36 В и выходной ток до 1,5 А, частота переключения — 250 кГц. Выпускается в компактном корпусе HSOP8 и работает в расширенном температурном диапазоне от -40 до +150 °C. Подходит для промышленной автоматики и источников питания общего назначения.
Технические характеристики
| Вывод 1 | OUT |
| Вывод 2 | SYNC |
| Вывод 3 | INH |
| Вывод 4 | COMP |
| Вывод 5 | FB |
| Вывод 6 | VREF |
| Pin 7 | GND |
| Вывод 8 | VCC |
| Корпус | HSOP8 |
| Особенности | 2.5 A internal switch, Operating input voltage from 4 V to 36 V, 3.3 V / (±2%) reference voltage, Output voltage adjustable from 1.235 V to 35 V, Low dropout operation: 100 % duty cycle, 250 kHz internally fixed frequency, Voltage feedforward, Zero load current operation, Internal current limiting, Inhibit for zero current consumption, Synchronization, Protection against feedback disconnection, Thermal shutdown |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Применение | Consumer, Networking, Computer, Industrial |
| Описание | 2.5 A switch step down switching regulator |
| Артикул | L5973D |
| Производитель | STMicroelectronics |
| Макс. коэффициент заполнения | 100% |
| Duty cycle min | 0% |
| Тип. КПД | 90% |
| Mosfet rdson max | 500mOhm |
| Mosfet rdson typ | 250mOhm |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 4V |
| Опорное напряжение | 3.3V |
| Макс. вых. ток | 2.5A |
| Макс. выходное напряжение | 35V |
| Мин. вых. напряжение | 1.235V |
| Feedback voltage max | 1.25V |
| Feedback voltage min | 1.220V |
| Feedback voltage typ | 1.235V |
| Output current dc max | 2A |
| Макс. рассеиваемая мощность | 2.25W |
| Ток покоя тип. | 2.5mA |
| Макс. опорное напряжение | 3.366V |
| Мин. опорное напряжение | 3.234V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Макс. частота переключения | 280kHz |
| Мин. частота переключения | 212kHz |
| Типовая частота переключения | 250kHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Inhibit threshold on max | 0.8V |
| Switch current limit max | 3.5A |
| Switch current limit min | 2.5A |
| Switch current limit typ | 3A |
| Inhibit threshold off min | 2.2V |
| Абс. макс. входное напряжение | 40V |
| Error amp sink current max | 1.5mA |
| Error amp sink current min | 1mA |
| Sync low input voltage max | 0.74V |
| Допуск опор. напр. | ±2% |
| Sync high input voltage min | 2.5V |
| Sync output pulse width max | 0.35us |
| Sync output pulse width min | 0.20us |
| Sync slave sink current max | 0.25mA |
| Sync slave sink current min | 0.11mA |
| Absolute max inh voltage min | -0.3V |
| Error amp source current max | 300uA |
| Error amp source current min | 200uA |
| Описание (англ.) | DC-DC 4V to 36V Step Down Single-Out 1.235V to 35V 2A 8-Pin HSOP EP T/R |
| Absolute max sync voltage max | 4V |
| Absolute max sync voltage min | -0.3V |
| Reference line regulation max | 10mV |
| Reference line regulation typ | 5mV |
| Reference load regulation max | 15mV |
| Reference load regulation typ | 8mV |
| Standby quiescent current max | 150uA |
| Standby quiescent current typ | 80uA |
| Error amp transconductance typ | 2.3mS |
| Error amp dc open loop gain min | 50dB |
| Error amp dc open loop gain typ | 57dB |
| Reference voltage over temp max | 3.399V |
| Reference voltage over temp min | 3.2V |
| Absolute max analog pins voltage | 4V |
| Error amp low output voltage max | 0.4V |
| Sync master output amplitude min | 2.75V |
| Sync master output amplitude typ | 3V |
| Error amp high output voltage min | 3.5V |
| Error amp source bias current max | 4uA |
| Error amp source bias current min | 2.5uA |
| Absolute max output dc voltage max | 40V |
| Absolute max output dc voltage min | -1V |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -40°C |
| Reference short circuit current max | 30mA |
| Reference short circuit current min | 10mA |
| Reference short circuit current typ | 18mA |
| Тепловое сопротивление переход-среда | 40°C/W |
| Absolute max output peak voltage max | 40V |
| Absolute max output peak voltage min | -5V |
| Total operating quiescent current max | 5mA |
| Total operating quiescent current typ | 3mA |
| Рабочая температура | -40...+150C |
