Преобразователь постоянного тока понижающий подстраиваемый 2А
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
5 016 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:4 596 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 210,09 |
| от 12 | 196,77 |
| от 24 | 185,90 |
| от 48 | 177,81 |
| от 96 | 171,79 |
Склад 12
В наличии:420 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 260 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 175,95 |
| от 10 | 119,03 |
| от 100 | 110,69 |
Описание

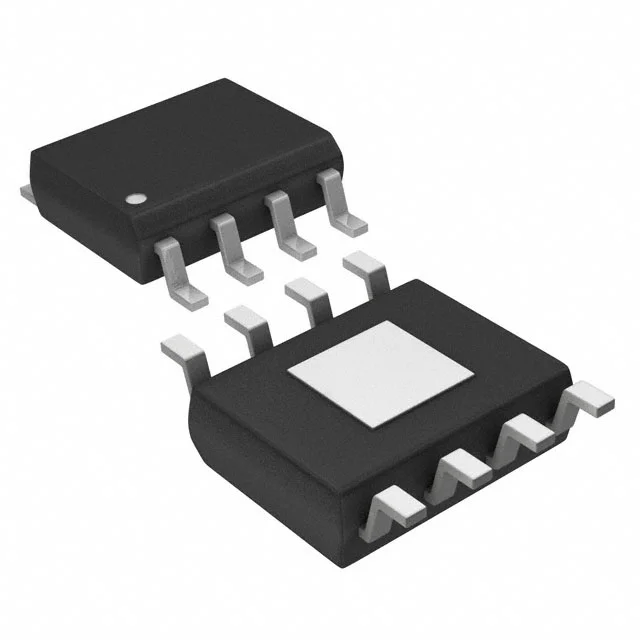

Понижающий преобразователь постоянного тока L5973ADTR от STMicroelectronics с регулируемым выходным напряжением и выходным током до 2 А. Микросхема выполнена в компактном корпусе HSOP8 и рассчитана на широкий диапазон рабочих температур от -40 до +150 °C. Подходит для использования в промышленной автоматике и блоках питания.
Технические характеристики
| Тип | step_down_switching_regulator |
| Корпус | HSOP8 (exposed pad) |
| Особенности | Internal P-Channel D-MOS switch, Current limiting, Thermal shutdown, Synchronization, Feedback disconnection protection, Output overvoltage protection, Zero load operation |
| Тип монтажа | SMD |
| КПД | 90% at Vout=5V, Vin=12V |
| Код заказа | L5973ADTR |
| Rds(вкл) макс. | 0.5Ω |
| Макс. коэффициент заполнения | 100% |
| Duty cycle min | 0% |
| Rds on typical | 0.25Ω |
| Duty cycle range | 0% to 100% |
| Напряжение обратной связи | 1.235V |
| Макс. ток ограничения | 3.5A |
| Мин. ток ограничения | 2A |
| Current limit typ | 2.3A |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 4V |
| Опорное напряжение | 3.3V ±2% |
| Типовой КПД | 90% |
| Макс. вых. ток | 2A |
| Output voltage peak | -5V to 40V at 0.1μs |
| Макс. ток дежурного режима | 100μA |
| Частота перекл. | 500kHz |
| Feedback voltage max | 1.25V |
| Feedback voltage min | 1.220V |
| Feedback voltage typ | 1.235V |
| Inhibit threshold on | 0.8V |
| Dc open loop gain min | 50dB |
| Dc open loop gain typ | 57dB |
| Inhibit threshold off | 2.2V |
| Low dropout operation | 100% duty cycle |
| Макс. рассеиваемая мощность | 2.25W |
| Макс. ток покоя | 7mA |
| Analog pin voltage max | 4V |
| Типовой выходной ток | 1.5A DC |
| Internal switch current | 2A |
| Source bias current max | 4μA |
| Source bias current typ | 2.5μA |
| Типовой ток в режиме ожидания | 50μA |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Mosfet on resistance max | 0.5Ω |
| Mosfet on resistance typ | 0.25Ω |
| Switch current limit max | 3.5A |
| Switch current limit min | 2A |
| Ток покоя тип. | 5mA |
| Error amplifier output low | 0.4V |
| Абс. макс. вх. напр. | 40V |
| Error amplifier output high | 3.5V |
| Output voltage absolute max | 40V |
| Допуск опор. напр. | ±2% |
| Typical application circuit | Diode: STPS340U; Inductor: 15μH; Inhibit pullup: 22nF ceramic (to GND?); Входной конденсатор: 10μF 35V ceramic; Выходной конденсатор: 330μF 10V; Compensation resistor: 4.7kΩ; Feedback resistor top: 5.6kΩ; Compensation capacitor: 220pF; Feedback resistor bottom: 3.3kΩ |
| Error amplifier sink current | 1mA |
| Switch current limit typical | 2.3A |
| Описание (англ.) | REG BUCK ADJ 2A 8SOIC |
| Макс. регулируемое выходное напряжение | 35V |
| Мин. регулируемое выходное напряжение | 1.235V |
| Quiescent current standby max | 100μA |
| Quiescent current standby typ | 50μA |
| Error amplifier source current | 200μA |
| Quiescent current operating max | 7mA |
| Quiescent current operating typ | 5mA |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -40°C |
| Тепловое сопротивление переход-среда | 40°C/W |
| Рабочая температура | -40°C ~ 150°C |
| Термосопротивление переход-среда | 40°C/W |
