Преобразователь постоянного тока 8...55В 3.3В 2А -40...+150°С 100 кГц1%
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
90 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:90 шт
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 353,40 |
| от 7 | 332,88 |
| от 14 | 316,17 |
| от 28 | 303,75 |
| от 56 | 294,50 |
Описание

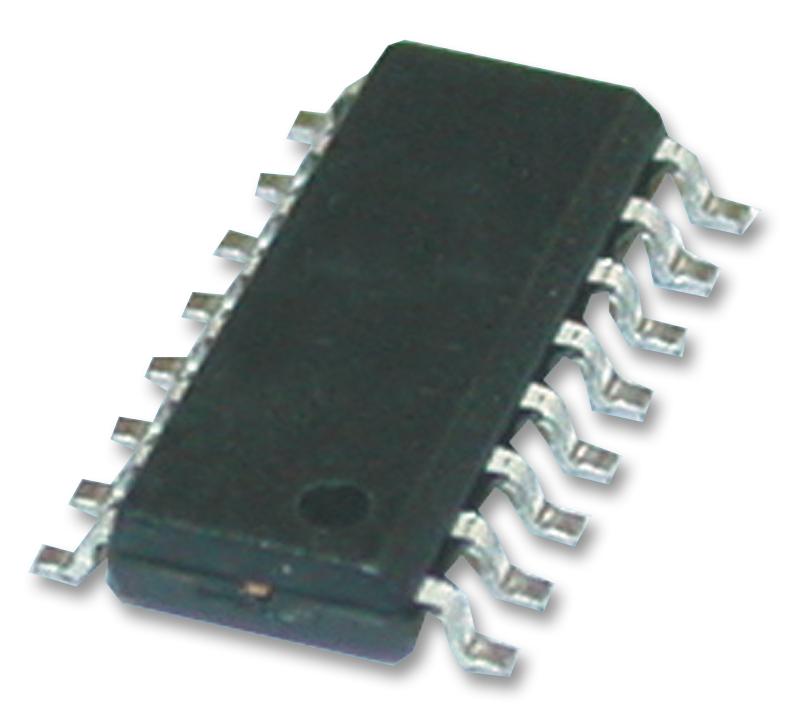

Микросхема STMicroelectronics L4978D013TR — это понижающий DC-DC преобразователь. Работает при входном напряжении от 8 до 55 В и обеспечивает выходной ток до 2 А, с выходным напряжением от 3,3 до 50 В. Корпус SO16W, рабочий диапазон температур от -40 до +150 °C. Применяется в промышленной автоматике и источниках питания.
Технические характеристики
| Корпус | SO-16 |
| Тип монтажа | SMD |
| КПД | 87% at 3.3V, 2A |
| Описание | 2A step down switching regulator |
| Артикул | L4978D013TR |
| Ограничение тока | 2.5A min, 3A typ, 3.5A max |
| Падение напряжения | 0.58V typical, 0.733V max at 10V, 2A |
| Рег. линии | 5mV typical, 10mV max |
| Ток в режиме ожидания | 100µA typical, 200µA max (Vcc=55V: 150µA typ, 300µA max) |
| Макс. вх. напр. | 55V |
| Мин. входное напряжение | 8V |
| Maximum frequency | 300kHz |
| Опорное напряжение | 3.3V ±1% |
| Макс. коэффициент заполнения | 95% min, 97% typ |
| Макс. вых. ток | 2A |
| Макс. выходное напряжение | 50V |
| Мин. вых. напряжение | 3.3V |
| Размеры упаковки | SO16W (not specified in datasheet) |
| Частота перекл. | 100kHz typical, adjustable up to 300kHz |
| Error amp output low | 0.65V max |
| Oscillator ramp peak | 2.15V typical at Vcc=8V (2-2.3V), 9.6V typical at Vcc=55V (9-10.2V) |
| Error amp output high | 10.3V min |
| Макс. рассеиваемая мощность | 0.8W at Tamb≤60°C |
| Error amp bias current | 2µA typ, 3µA max |
| Error amp sink current | 200µA min, 300µA typ |
| Inhibit source current | 5µA min, 15µA max |
| Oscillator ramp valley | 0.85V typical (0.78-0.92V) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Error amp open loop gain | 50dB min, 57dB typ |
| Error amp source current | 180µA min, 220µA typ |
| Inhibit low level voltage | 0.9V max |
| Soft start charge current | 40µA typical (30-50µA) |
| Диап. темп. хр. | -40°C to 150°C |
| Абс. макс. входное напряжение | 58V |
| Error amp transconductance | 2.5mS |
| Absolute max output current | internally limited |
| Absolute max output voltage | -1V DC, -5V peak |
| Диап. раб. темп. | -40°C to 150°C (junction) |
| Quiescent current operating | 4mA typical, 6mA max |
| Reference voltage stability | 0.4mV/°C max |
| Soft start discharge current | 10µA typical (6-14µA) |
| Описание (англ.) | DC-DC 8V to 55V Step Down Single-Out 3.3V to 50V 2A 16-Pin SO W T/R |
| Switching frequency tolerance | ±10% |
| Absolute max bootstrap voltage | 70V |
| Quiescent current duty cycle 0 | 2.5mA typical, 3.5mA max |
| Supply voltage ripple rejection | 60dB |
| Error amplifier feedback voltage | 3.36V typical (3.33-3.39V) |
| Absolute max analog input voltage | 12V (pin 7/13), 13V (pin 2/3), 6V (pin 8/14) |
| Error amp supply ripple rejection | 60dB min, 80dB typ |
| Switching frequency temp stability | 4% |
| Тепловое сопротивление переход-среда | 110°C/W |
| Switching frequency stability vs vcc | 3% typ, 6% max |
