Драйвер четырехканальный 36В/0.6 А, 4 Вт
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
28 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:28 шт
Срок поставки: до недели
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 649,51 |
| от 4 | 615,26 |
| от 8 | 587,36 |
| от 15 | 566,64 |
| от 25 | 551,22 |
Описание

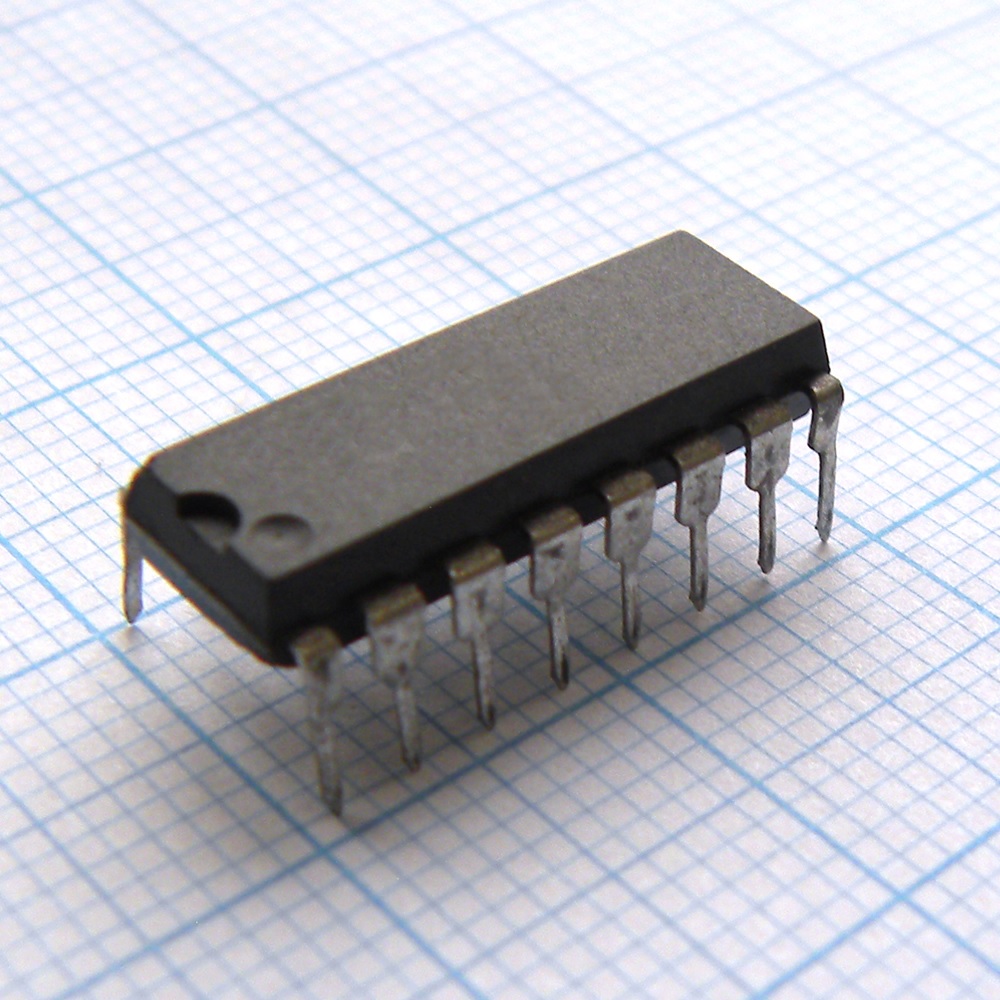

Микросхема драйвера двигателей L293D от STMicroelectronics. Работает при напряжении до 36 В, выдерживает ток до 0,6 А на канал и мощность 4 Вт. Выполнена в корпусе DIP16. Применяется для управления маломощными электродвигателями в робототехнике и промышленной автоматике.
Технические характеристики
| Каналы | 4 |
| Типы нагрузок | inductive loads, relays, solenoids, DC motors, stepping motors, switching power transistors |
| Package so | SO20 |
| Mounting so | SMD |
| Package dip | Powerdip 16 |
| Mounting dip | THT |
| Время спада | 250ns |
| Время нарастания | 250ns |
| Корпус | DIP16 |
| Rth j amb dip | 80°C/W |
| Dip dimensions | B: 0.85 to 1.40mm; D: 20.0mm; E: 8.80mm; F: 7.10mm; I: 5.10mm; L: 3.30mm; Z: 1.27mm; B: 0.50mm; E: 2.54mm; A1: 0.51mm; B1: 0.38 to 0.50mm; E3: 17.78mm |
| Rth j case dip | 14°C/W |
| Rth j pins dip | 14°C/W |
| Enable facility | Да |
| So20 dimensions | A: 2.35 to 2.65mm; B: 0.33 to 0.51mm; C: 0.23 to 0.32mm; D: 12.6 to 13mm; E: 7.4 to 7.6mm; H: 10 to 10.65mm; K: 0 to 8°; L: 0.4 to 1.27mm; E: 1.27mm; H: 0.25 to 0.75mm; A1: 0.1 to 0.3mm |
| Input voltage vi | 7V |
| Supply voltage vs | 36V |
| Ton turn on delay | 750ns |
| Enable voltage ven | 7V |
| Toff turn off delay | 200ns |
| Vss logic supply max | 36V |
| Vss logic supply min | 4.5V |
| Internal clamp diodes | Да |
| Vil input low voltage | -0.3 to 1.5V |
| Макс. раб. частота | 5kHz |
| Тип упаковки | Tube (туба) |
| Logic supply voltage vss | 36V |
| Ven l enable low voltage | -0.3 to 1.5V |
| Logic family compatibility | DTL, TTL |
| Output current per channel | 600mA |
| Защита от перегрева | Да |
| Storage junction temperature | -40 to 150°C |
| Описание (англ.) | 4-Channel Motor Driver 24V 16-Pin Power PDIP Tube |
| Iil low voltage input current | -10µA |
| Iih high voltage input current | 30 to 100µA |
| Vf clamp diode forward voltage | 1.3V |
| Ien l low voltage enable current | -30 to -100µA |
| Rth j amb so with 6sqcm heatsink | 50°C/W |
| Vih input high voltage vss gt 7v | 2.3 to 7V |
| Vih input high voltage vss le 7v | 2.3V to VSS |
| Ien h high voltage enable current | -10µA |
| Is quiescent supply current ven l | 4mA |
| Total power dissipation tpins 90c | 4W |
| Peak output current non repetitive | 1.2A |
| Ven h enable high voltage vss gt 7v | 2.3 to 7V |
| Ven h enable high voltage vss le 7v | 2.3V to VSS |
| Is quiescent supply current vi h ven h | 16 to 24mA |
| Is quiescent supply current vi l ven h | 2 to 6mA |
| Iss quiescent logic supply current ven l | 16 to 24mA |
| Vce sat l sink output saturation voltage | 1.2 to 1.8V |
| Vce sat h source output saturation voltage | 1.4 to 1.8V |
| Iss quiescent logic supply current vi h ven h | 16 to 22mA |
| Iss quiescent logic supply current vi l ven h | 44 to 60mA |
| Тип монтажа | Выводной |
