Кнопки и переключатели / DIP переключатели / SWD1- 3 (DS-03) (Вдм1-3) L-KLS7-DST-03-R-00
У поставщика
ПроизводительKLS
КатегорияDIP переключатели
У поставщиков
879 шт.
Норм. уп.: 51
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт15,43 ₽
Сумма771,50 ₽
+ доплата 490,00 ₽
В наличии879 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 102 — 14,71 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 771,50 ₽. До заказа без доплаты не хватает 16 528,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 771,50 ₽
Описание

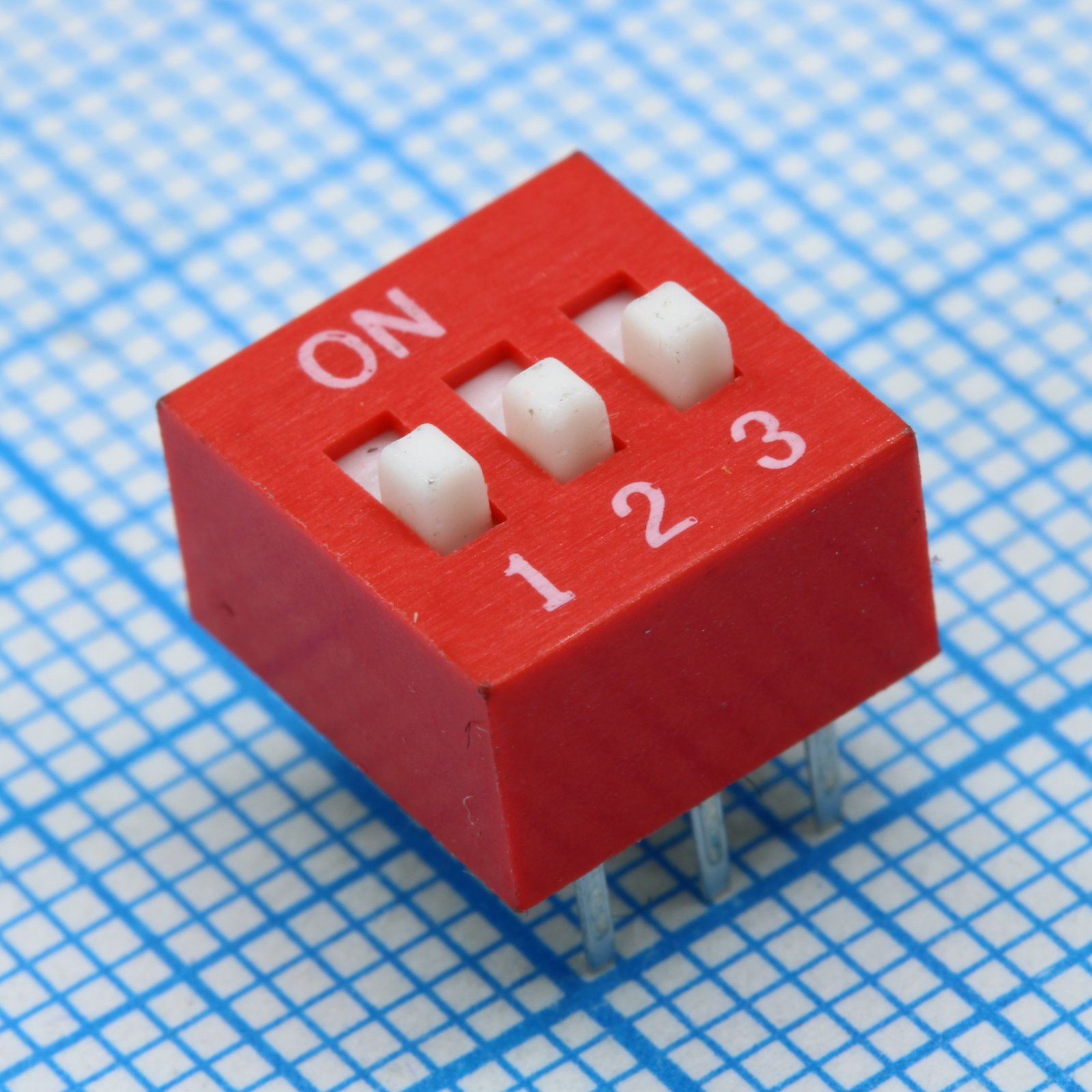

DIP-переключатель KLS серии DS-03 (модель L-KLS7-DST-03-R-00) с тремя позициями. Предназначен для ручного выбора режимов работы или конфигурации электронных устройств. Отличается компактным корпусом для монтажа на печатную плату и надежным контактом. Применяется в измерительной, вычислительной и промышленной технике.
Технические характеристики
| RoHS | Да |
| Модель | L-KLS7-DST-03-R-00 |
| Шаг, мм | 2,54 |
| Тип | DIP переключатель |
| Корпус | DIP |
| Тип монтажа | Выводной |
| Высота корпуса | 3.6±0.1mm |
| Тип переключателя | SPST slide type |
| Sealing tape | polyimide KAPTON |
| Материал основания | PBT plastic (black) |
| Общая ширина | 7.62mm |
| Ном. ток | 25mA |
| Материал крышки | PBT plastic (red/blue) |
| Кол-во выводов | 6 |
| Общая высота | 5.5±0.1mm |
| Общая длина | 9.18mm |
| Ном. напряжение | 24VDC |
| Электрический ресурс | 2000 cycles |
| Усилие срабатывания | 1000gf max |
| Material operator | POM plastic (white) |
| Материал клеммы | tin plated phosphor bronze, half gold/Sn |
| Сопр. контакта | 50mΩ max |
| Эл. прочность | 500 В AC в течение 1 мин |
| Кол-во позиций | 3 |
| Усл. пайки | Manual: 320°C max 2s, Wave: 260°C max 5s |
| Сопр. изоляции | 100MΩ at 250VDC |
| Рабочая температура | -20…+70 °C |
| Кол-во контактов | 3 контакта |
| Мех. ресурс | 2000 |
| Напряжение, В | 24 |
| Позиции | 3 |
| Размеры мм | A=9.18 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление контакта, мОм | 50 |
| Ток, А | 0,025 |
| Цвет привода | Красный |
| Электрическая прочность, В | 500 |
