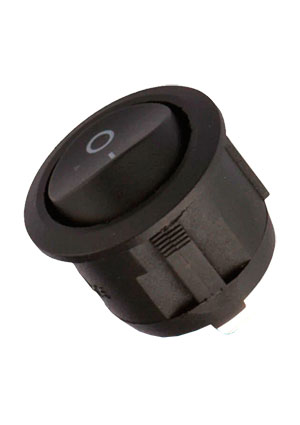

L-KLS7-023-101011BB
У поставщика
ПроизводительKLS
КатегорияКлавишные переключатели
У поставщиков
1 300 шт.
Норм. уп.: 50
Описание
Клавишный переключатель KLS с неоновой подсветкой и функцией ON-OFF. Коммутирует до 6 А при 250 В AC (резистивная нагрузка), рассчитан на панельный монтаж, ресурс — свыше 10 000 электрических срабатываний. Подходит для промышленной автоматики, бытовой техники и распределительных щитов.
Технические характеристики
| Лампа | Neon |
| Полюса | SPST (Single Pole Single Throw) |
| Ток, А | 6 |
| Напряжение, В | 250 |
| Влажность | Max85% |
| Тип монтажа | Panel Mount, Through Hole |
| Размеры | 22.8mm x 20mm (body, approximate from diagram) |
| Горючесть | UL94V-2 |
| Материал лампы | Neon Lamp |
| Паяемость | Max350°C for 3s |
| Размер клеммы | 0.8mm x 4.7mm |
| Усилие срабатывания | 4~8N |
| Электрический ресурс | >10000 циклов |
| Материал клавиши | PC & PA66 |
| Материал пружины | SWP, SUS |
| Мех. ресурс | 30000 |
| Размер отверстия панели | Not explicitly given in text |
| Функция переключения | ON-OFF |
| Материал корпуса | Нейлон66 |
| Материал контактов | Серебряный сплав |
| Материал вывода | Brass Silver Plated |
| Сопр. контакта | ≤50mΩ |
| Эл. прочность | >1500V for 1min |
| Темп. хранения | -30°C to +80°C |
| Материал подвижного рычага | Brass Silver Plated |
| Сопр. изоляции | ≥100MΩ |
| Terminal temperature rise | Max30°C (UL1054) |
| Температура окружающей среды со стороны выводов | -20°C to +85°C |
| Температура окружающей среды со стороны привода | -20°C to +55°C |
| Ном. напряжение В | 250.0 |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление контакта, мОм | 50 |
| Электрическая прочность, В | 1500 |
| Рабочая температура | -20…+85 °C |
