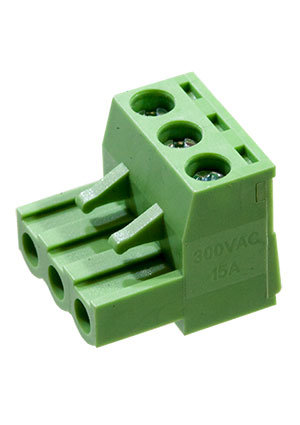

L-KLS2-EDK-5.08-03P-4C, клеммник угловой 3 контакта 5.08мм (2EDGK-5.08-03P-14)
У поставщика
ПроизводительKLS
У поставщиков
36 шт.
Норм. уп.: 100
Описание
Угловой клеммник KLS на 3 контакта с шагом 5.08 мм. Рассчитан на ток до 15 А (UL) и напряжение до 320 В (IEC), поддерживает провода сечением 14–28 AWG. Корпус из PA66 с классом горючести UL94 V-0, винты M3 под шлиц/крест. Подходит для промышленной автоматики и устройств управления.
Технические характеристики
| RoHS | Соответствует |
| Тип | разъёмный клеммный блок |
| Шаг, мм | 5,08 |
| Тип монтажа | Plug (free hanging) |
| Тип винта | Шлиц/крест |
| Диапазон проводов | 14-28 AWG |
| Артикул | L-KLS2-EDK-5.08-03P-4C |
| Момент затяжки винта | 0.5 Nm max |
| Материал корпуса | Copper alloy, Ni plated |
| Варианты цвета | 1=Gray, 2=Blue, 3=Black, 4=Green, 5=Orange, 6=Red, 7=Transparent, 8=Yellow, 9=White |
| Материал зажима | Copper alloy, Ni plated |
| Материал винта | M3 Steel, Zn plated |
| Материал корпуса | PA66 |
| Ном. ток UL | 15A |
| Ном. напр. UL | 300V |
| Длина зачистки | 7-8mm |
| Номин. ток IEC | 10A |
| Ном. напр. IEC | 320V |
| Темп. диапазон | -40°C to +105°C |
| Выдерживаемое напр. | 2000V AC 1min |
| Сопр. контакта | 20mΩ max |
| Кол-во позиций | 3 |
| Сопр. изоляции | 500MΩ at DC500V |
| Шаг контактов | 5.08 |
| Количество контактов | 3 |
| Ном. напряжение В | 300.0 |
| Сечение жилы, мм² | 2,5 |
| Сечение провода AWG | 14-28 |
| Сопротивление изоляции, МОм | 500 |
| Сопротивление контакта, мОм | 20 |
| Ток, А | 15 |
| Электрическая прочность, В | 2000 |
| Рабочая температура | -40…+105 °C |
