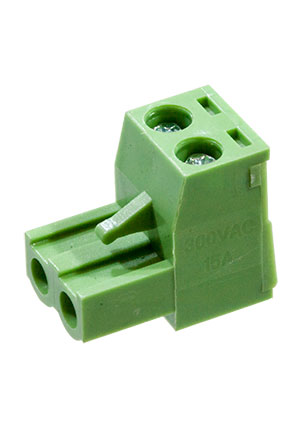

Клеммник L-KLS2-EDK-5.08-02P-4C
У поставщика
У поставщиков
2 100 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:2 100 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 4800 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,46 |
| от 100 | 7,50 |
| от 1 000 | 6,51 |
Описание
Клеммник от KLS Electronic, модель L-KLS2-EDK-5.08-02P-4C, представляет собой разъемный винтовой соединитель для печатных плат. Конструкция с шагом 5.08 мм рассчитана на две позиции и обеспечивает надежное подключение проводников в промышленной и бытовой электронике. Применяется для сборки силовых цепей, распределительных щитов и автоматики, где требуется быстрый монтаж и демонтаж соединения.
Технические характеристики
| Тип | винтовой, Slot/Cross, M3 Steel Zn Plated |
| Количество контактов | 2 |
| Номинальный ток | 15 А |
| Номинальное напряжение | 300 В |
| Шаг | 5,08 мм |
| Материал корпуса | Copper alloy, Ni Plated |
| Материал корпуса | PA66 |
| Материал контакта | Copper alloy |
| Класс горючести | UL94V-0 |
| Рабочая температура | -40…+105 °C |
| Тип монтажа | Plug (male connector) |
| Размеры | Общая ширина: 15.05mm; Base thickness: 2.60mm; Общая высота: 8.30mm; Общая длина: 18.10mm |
| Тип винта | Slot/Cross (SC) |
| Диапазон проводов | 14-28 AWG |
| Описание | Pitch 5.08mm Pluggable Terminal Block, Plug |
| Артикул | L-KLS2-EDK-5.08-02P-4C |
| Момент затяжки винта | M3/0.5Nm max |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Материал зажима | Copper alloy, Ni Plated |
| Кол-во выводов | 2 |
| Материал винта | M3 Steel, Zn Plated |
| Соответствие RoHS | Да |
| Ном. ток UL | 15A |
| Длина зачистки | 7-8mm |
| Ном. напряжение UL | 300V |
| Ном. ток IEC | 10A |
| Темп. диапазон | -40°C to +105°C |
| Ном. напряжение IEC | 320V |
| Выдерживаемое напр. | 2000V/1min |
| Сопр. контакта | 20mΩ max |
| Сопр. изоляции | 500MΩ @ DC500V |
| Шаг контактов | 5.08 |
| Длина, мм | 18,1 |
| Момент затяжки, Н·м | M3/0.5Nm max |
| Покрытие контакта | Ni Plated |
| Сечение провода AWG | 14-28AWG |
| Сопротивление изоляции, МОм | 500 |
| Сопротивление контакта, мОм | 20 |
| Электрическая прочность, В | 2000 |
