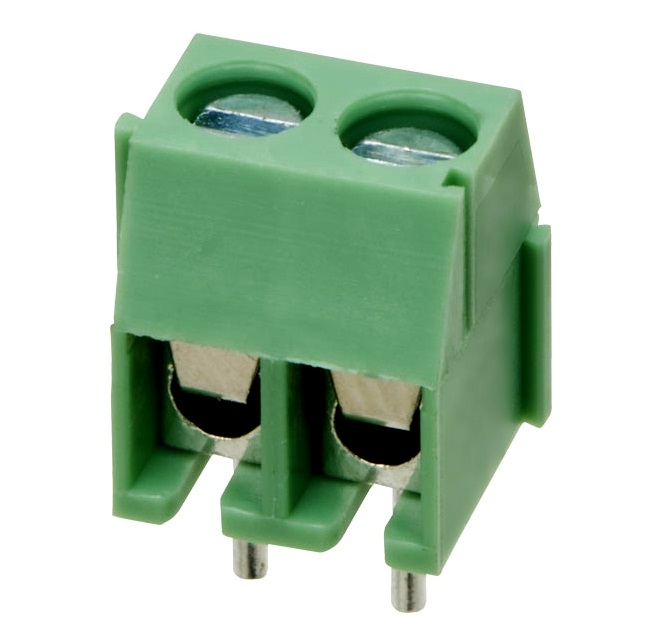

Клеммник L-KLS2-350-3.96-02P-4C
В наличии
На своём складе
500 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт5,21 ₽
Сумма156,30 ₽
В наличии500 шт
от 30 шт
от 60 — 5,00 ₽ (−4%)
30 шт · Москва · 156,30 ₽
Описание
Клеммник KLS с шагом 3,96 мм для пайки на печатную плату, на 4 полюса. Рассчитан на ток до 10 А и напряжение 125 В, подходит для проводов сечением до 1,0 мм² (24-18 AWG). Корпус из негорючего пластика PA66 (UL94V-0) рассчитан на работу в диапазоне от -40 до +105 °C. Применяется в блоках питания, промышленной автоматике и бытовой электронике для надежного винтового соединения проводов.
Технические характеристики
| Количество контактов | 2 |
| Номинальный ток | 10 А |
| Номинальное напряжение | 125 В |
| Шаг | 3,96 мм |
| Монтаж | Выводной |
| Материал корпуса | PA66, UL94V-0 |
| Материал корпуса | Фосфористая бронза, никелированная |
| Материал контакта | Латунь луженая |
| Рабочая температура | -40…+105 °C |
| Цвет | Зелёный |
| Момент | 0.2N·m (1.77Lb·in) |
| Макс. температура | 105°C |
| Мин. температура | -40°C |
| Тип винта | винт со шлицем |
| Диапазон проводов | 24-18AWG, 1.0mm² |
| Описание | Винтовой клеммный блок 3.96ММ |
| Артикул | KLS2-350-3.96-XXP-4S |
| Код продукта | 00'99 |
| Длина зачистки | 4.5-5mm |
| Тип монтажа | PCB |
| Тип компонента | Соединитель клеммного блока |
| Материал винта | M2, сталь, оцинкованная |
| Соотв. RoHS | Да |
| Темп. пайки | 250°C ±5°C в течение 5с |
| Число полюсов | 4 |
| Допуск угла X | ±5° |
| Допуск угла Y | ±3° |
| Выдерживаемое напр. | AC2000В / 1мин |
| Допуск угла xx | ±2° |
| Сопр. контакта | 20mΩ |
| Общий допуск X | ±0.60mm |
| Общий допуск Y | ±0.38mm |
| Материал штыревого разъема | Латунь, луженая |
| Общий допуск XX | ±0.22mm |
| Крестовой винт в наличии | Да |
| Сопр. изоляции | 500MΩ/DC500V |
| Момент затяжки, Н·м | 0.2 |
| Сечение жилы, мм² | 1 |
| Сопротивление изоляции, МОм | 500 |
| Электрическая прочность, В | 2000 |
