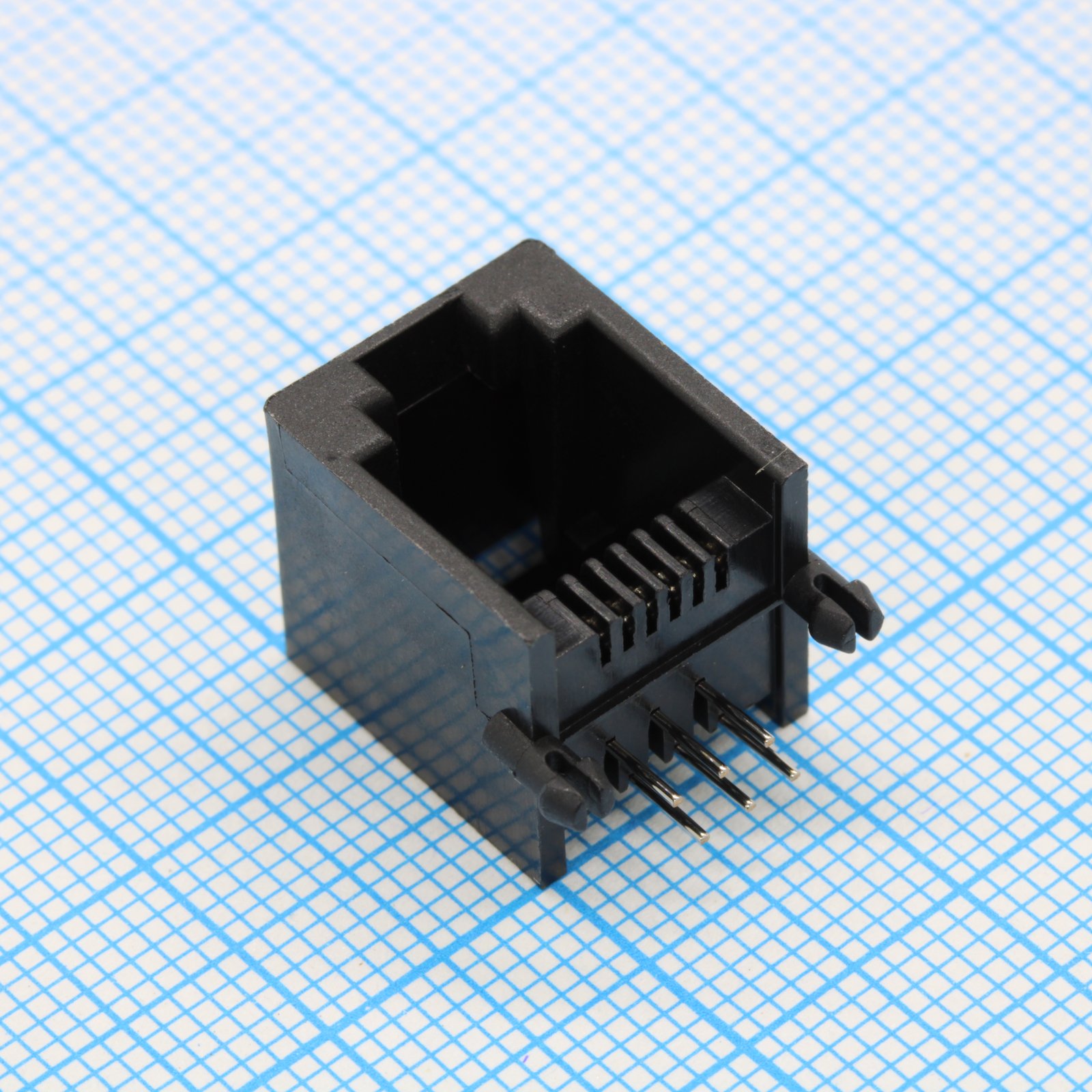

Разъемы / RJ45, RJ12, RJ11, Ethernet / Сетевые и телефонные розетки / открытые, без ушей / TJ1A-6P6C (L-KLS12-124-6P6C-W/O-1-01)
У поставщика
ПроизводительKLS
КатегорияРазъёмы RJ
У поставщиков
111 066 шт.
Норм. уп.: 110
Цены поставщиков
Склад 39
В наличии:108 066 шт.
Срок поставки: до недели
Норм. уп.: 110
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,65 |
Склад 13
В наличии:3 000 шт
Срок поставки: до недели
Норм. уп.: 110
Минимальная партия: 80 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,66 |
| от 110 | 7,90 |
| от 330 | 7,15 |
| от 550 | 6,58 |
| от 990 | 6,33 |
Описание
Разъем KLS серии TJ1A-6P6C — это открытая розетка без монтажных ушей, предназначенная для сетевых и телефонных соединений. Модель рассчитана на 6 контактов (6P6C), что обеспечивает совместимость с разъемами RJ12 и RJ11. Применяется для встраивания в панели и корпуса оборудования, где требуется компактный и надежный интерфейс для передачи сигнала.
Технические характеристики
| RoHS | Да |
| Panel | Without Panel |
| Тип | RJ |
| Корпус | Modular jack RJ12 6P6C |
| Покрытие | Gold Plating (see plating code: 01 - Fu" Gold Plating) |
| Размеры | Высота: 12.2 mm; Panel cutout: not applicable (without panel); Общая ширина: 13.95 mm; Общая длина: 14.4 mm; Pcb mounting pitch: 2.54 mm |
| Долговечность | 600 cycles min |
| Артикул | L-KLS12-124-6P6C-W/O-1-01 |
| Дата чертежа | 2018-03-01 |
| Производитель | NingBo KLS ELECTRONIC CO.,LTD. |
| Plating code | 01 - Fu" Gold Plating |
| Монтаж | Выводной |
| Drawing scale | 1:1 |
| Тип монтажа | THT |
| Ном. ток | 1.5A |
| Ном. напряжение | 125VAC |
| Материал контакта | Phosphor Bronze 0.46mm |
| Материал корпуса | PBT+Glass Filled Polyester |
| Pcb layout holes | 2-ф2.36, 2.54, 6 |
| Общий допуск | X: ±0.30, .X: ±0.25, .XX: ±0.20, angle: ±3° or ±2° or ±1° |
| Order information | L-KLS12-124-6P6C - W- 1 - XX, with color code: 1-Black, 2-Gray |
| Сопр. контакта | 30mΩ max |
| Эл. прочность | 1000VAC RMS 50Hz, 1 min |
| Класс горючести | UL94V-0 |
| Сопр. изоляции | 500MΩ min |
| Раб. температура | -40°C to +70°C |
| Кол-во контактов | 6 |
| Функциональное назначение | розетка |
| Количество позиций/контактов | 6P6C |
