Контакт разъема (розетка) обжимной на кабель серии MF3
У поставщика
У поставщиков
12 518 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1,79 ₽
Сумма895,00 ₽
+ доплата 490,00 ₽
В наличии12 168 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 500 штюрлицам и ИП
от 911 — 1,43 ₽ (−20%)
Заказ со склада «Склад 13» с этой позицией — 895,00 ₽. До заказа без доплаты не хватает 16 405,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
500 шт · Склад 13 · 895,00 ₽
Описание

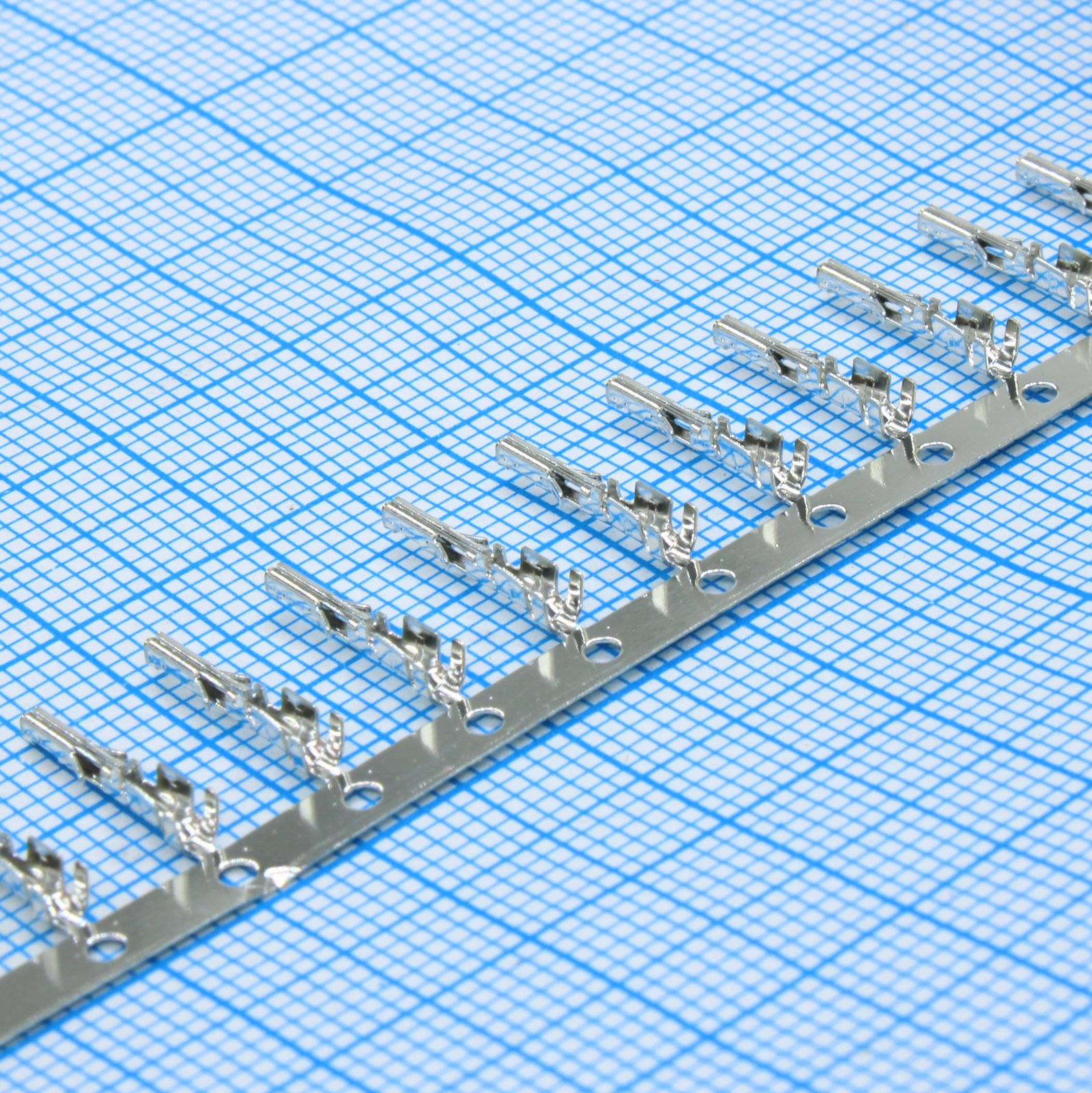

Контакт разъема (розетка) обжимной на кабель от KLS. Предназначен для серии MF3, поставляется на ленте в катушке. Используется для сборки кабельных жгутов в промышленной автоматике и электронике.
Технические характеристики
| Шаг | 3.00mm |
| Серия | MF3 |
| Покрытие | Лужёный поверх никеля |
| Тип монтажа | Cable crimp |
| Размер 1 | 6.50mm |
| Размер 2 | 14.50mm |
| Размер 3 | 1.63mm |
| Размер 4 | 10.90mm |
| Размер 5 | 2.30±0.10mm |
| Размер 6 | 6.30mm |
| Размер 7 | 1.12±0.10mm |
| Размер 8 | 1.25±0.10mm |
| Размер 9 | 2.7mm |
| Артикул | L-KLS1-XM1-3.00-FT |
| Размер 10 | 2.00mm |
| Размер 11 | 2.4mm |
| Размер 12 | 1.90mm |
| Размер 13 | 0.60+0.02/-0.05mm |
| Размер 14 | 5.05-5.98mm |
| Размер 15 | T=0.20+0.03mm |
| Производитель | NingBo KLS ELECTRONIC CO.,LTD. |
| Наружный диаметр изоляции | 1.30-1.80mm |
| Тип компонента | Crimp terminal (receptacle) for wire-to-board connector |
| Ном. ток | 5.0A AC/DC |
| Ном. напряжение | 250V AC/DC |
| Допуск угла | ±3° |
| Соответствие RoHS | Да |
| Общий допуск | x.x ±0.30, x.xx ±0.20, x.xxx ±0.10 |
| Материал вывода | фосфористая бронза |
| Кол-во на катушке | 10000PCS |
| Темп. диапазон | -25°C to +85°C |
| Сопр. контакта | 10mΩ max |
| Применимый провод, AWG | AWG #20-#24 |
| Compatible housings | MH / FH / FHN |
| Compatible terminals | MT / FT |
| Выдерживаемое напряжение | 1500V AC/min |
| Примечание | контакт MF3 (F) обж |
| Сопр. изоляции | 1000MΩ min |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Описание (англ.) | Contacts for MF3 (F) series connectors |
