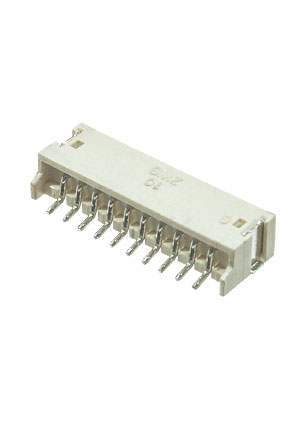

L-KLS1-XL1-1.50-10-RM, 1.5мм SMT вилка на плату угл.10 контактов(аналог для S10B-ZR-SM4A)
У поставщика
ПроизводительKLS
У поставщиков
210 шт.
Норм. уп.: 100
Описание
Вилка на плату KLS серии KLS1-XL1 с шагом 1.5 мм и 10 контактами. Компонент выполнен в угловом SMT-корпусе, рассчитан на ток до 2 А и напряжение до 250 В AC. Подходит для промышленной автоматики и компактных электронных модулей.
Технические характеристики
| Тип | Horizontal SMT |
| Шаг, мм | 1,5 |
| Серия | KLS1-XL1-1.50 |
| Ток, А | 2 |
| Покрытие | Tin 50u" over Nickel 100u" |
| Напряжение, В | 50V DC / 250V AC |
| Тип монтажа | SMD |
| Диапазон проводов | AWG#32~#22 |
| Серия | ZH |
| Ориентация | Right Angle |
| Артикул | L-KLS1-XL1-1.50-10-RM |
| Толщина ПП | 0.8~1.6mm |
| Кол-во выводов | 10 |
| Материал контакта | латунь или фосфористая бронза |
| Материал корпуса | PA66, UL94V-2 |
| Темп. диапазон | -25°C ~ +85°C |
| Выдерживаемое напр. | 800 VAC/min |
| Сопр. контакта | 0.02 Ом макс |
| Сопр. изоляции | 1000 MOhm min |
| Шаг контактов,мм | 1.5 |
| Количество рядов | 1 |
| Функциональное назначение | вилка на плату |
| Количество контактов в ряду | 10 |
| Количество контактов | 10 |
| Ном. напряжение В | 250.0 |
| Покрытие контакта | Луженые |
| Сечение провода AWG | 32-22 |
| Сопротивление изоляции, МОм | 1000 |
| Сопротивление контакта, мОм | 20 |
| Электрическая прочность, В | 800 |
| Рабочая температура | -25…+85 °C |
