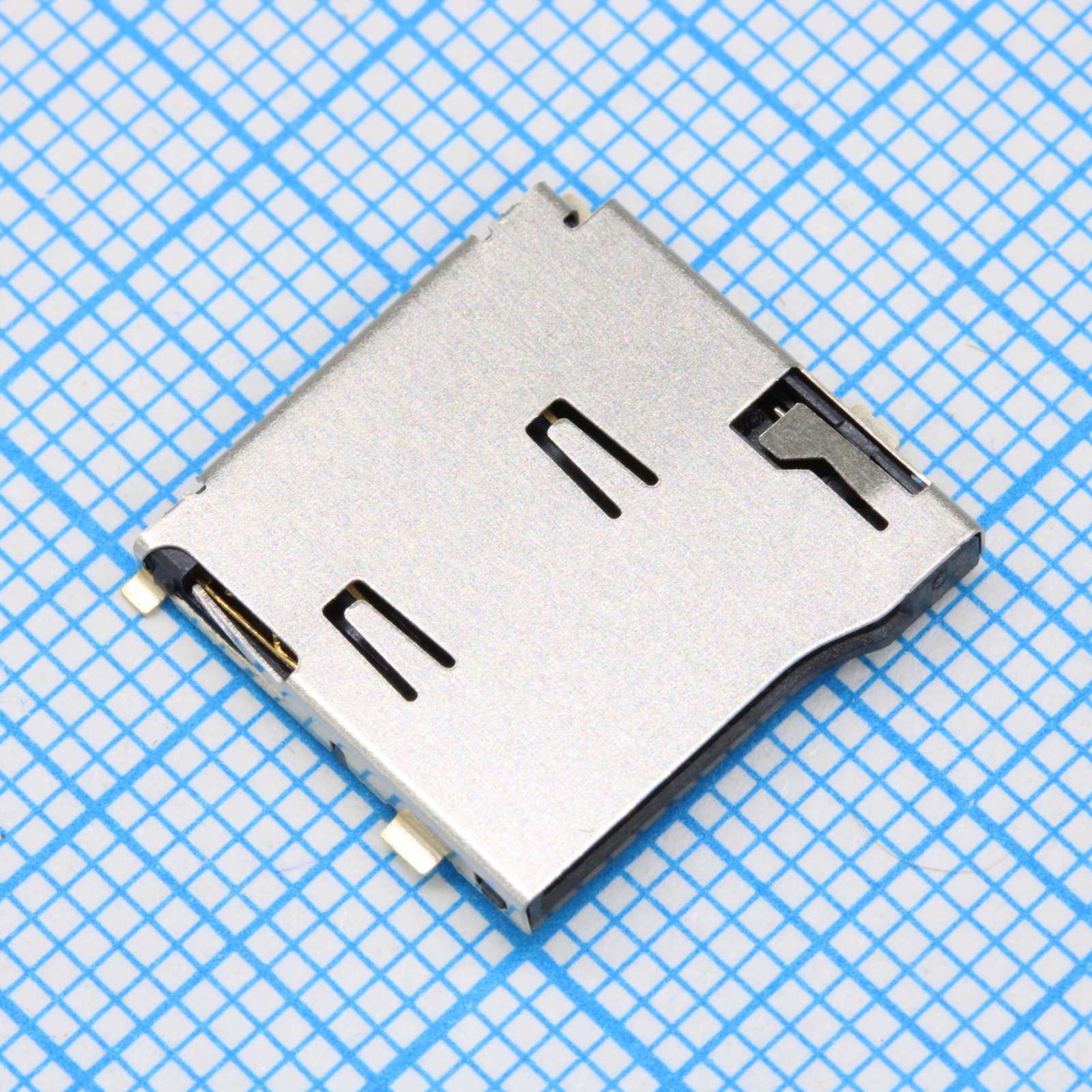

Разъемы / Карт памяти / разъём microSD Push-Push, 8pin+CD, SMD, h=1.9mm / KLS1-TF-003C-H1.9-R
У поставщика
ПроизводительKLS
КатегорияДержатели SIM карт и карт памяти
У поставщиков
9 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 14
В наличии:9 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 000 | 17,29 |
Описание
Разъём для карт памяти microSD от KLS с механизмом Push-Push — карта вставляется и фиксируется нажатием, повторное нажатие извлекает её. Исполнение SMD, высота 1,85 мм, 9 контактов (8 для данных и 1 для определения наличия карты). Позолоченные контакты рассчитаны на 5000 циклов подключения, рабочий ток 0,5 мА при напряжении до 125 В. Подойдёт для компактных электронных устройств, где важна надёжная фиксация карты без дополнительных защёлок.
Технические характеристики
| Тип | TF Card Holder |
| Card type | MicroSD |
| Кол-во выводов | 9 (8 data + 1 CD) |
| Ширина корпуса | 9.6mm |
| Высота корпуса | 1.85mm |
| Длина корпуса | 14.8mm |
| Описание | Micro SD Card Connector, Push-Push, H1.85mm, SMD with CD Pin, Gold |
| Артикул | L-KLS1-TF-003C-H1.9-R |
| Корпус | SMD |
| Тип монтажа | SMD |
| Циклы сочленения | 5000 |
| Write protect | Lock |
| Ном. ток | 0.5mA |
| Материал корпуса | T=0.15, Plated 30μ" Ni overall min, Au selective contact area 0.5μ" |
| Способ монтажа | SMD |
| Pin assignment | 1: DAT2; 2: CD/DAT3; 3: CMD; 4: VDD; 5: CLK; 6: VSS; 7: DAT0; 8: DAT1; 9: CD |
| Ном. напряжение | 125V AC/DC |
| Материал контакта | Copper Alloy T=0.15, Plated 50μ" Ni overall, Au selective contact area |
| Сопр. контакта | 100mΩ max |
| Материал изолятора | High Temperature Thermoplastic, LCP, UL94V-0 |
| Сопр. изоляции | 1000MΩ min at 500VDC |
| Ambient humidity range | 95% RH max |
| General tolerance linear | ±0.15mm for X, ±0.05mm for .XX |
| General tolerance angular | +5° for X, ±2° for .XX |
| Диап. темп. хр. | -25°C to +85°C |
| Peak soldering temperature | 260°C ±0.5°C |
| Рабочая температура | -25…+85 °C |
| Высота, мм | 1,85 |
| Длина, мм | 14,8 |
| Количество контактов | 9 |
| Ном. напряжение В | 125.0 |
| Сопротивление изоляции, МОм | 1000 |
| Сопротивление контакта, мОм | 100 |
| Ток, А | 0,0005 |
| Ширина, мм | 9,6 |
