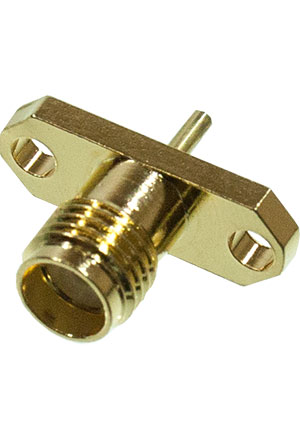

L-KLS1-SMA025, разъем SMA вилка на блок под пайку 2 винта 50Ом
У поставщика
ПроизводительKLS
У поставщиков
160 шт.
Норм. уп.: 25
Описание
Разъем SMA от KLS — это вилка на блок под пайку с двумя винтами. Коннектор рассчитан на волновое сопротивление 50 Ом, работает в диапазоне частот до 3 ГГц и монтируется на панель. Подходит для использования в радиочастотных модулях и измерительном оборудовании.
Технические характеристики
| Резьба | 1/4-36UNS-2A |
| Тип | SMA разъем |
| Покрытие | Золотистый |
| Материал | Латунь |
| Тип монтажа | Flange Panel Mount |
| Импеданс | 50Ω |
| Монтаж | на панель |
| Размеры мм | 6, 8, 2.6, 12.2, 1.27, 5.3, 14.8±0.15, 5.7 |
| Тип разъема | SMA, фланцевый панельный монтаж |
| Соотв. RoHS | Да |
| Допуск угла | +3° |
| Диап. частот | 0-3GHz |
| Долговечность циклов | 500 Cycles |
| Общий допуск | x.x ±0.30 mm, x.xx ±0.20 mm, x.xxx ±0.10 mm |
| Волновое сопротивление,Ом | 50 |
| Функциональное назначение | штекер |
| Материал корпуса | Латунь |
| Покрытие контакта | Золочение |
| Пол разъёма | розетка |
| Циклы сочленения | 500 |
