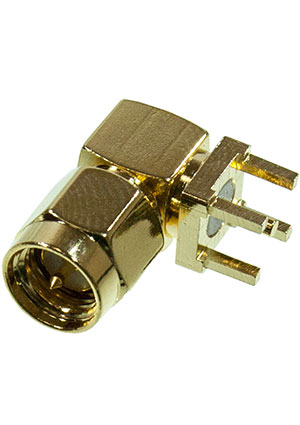

L-KLS1-SMA015, разъем угловой SMA вилка 50Ом на плату
У поставщика
ПроизводительKLS
У поставщиков
7 шт.
Норм. уп.: 25
Цены поставщиков
Склад 12
В наличии:7 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 380 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 134,55 |
| от 25 | 85,39 |
| от 250 | 75,83 |
Описание
Разъем SMA вилка угловой от KLS для монтажа на плату. Работает в диапазоне до 18 ГГц, волновое сопротивление 50 Ом, выдерживает до 500 циклов сочленения. Применяется в радиочастотных модулях, телекоммуникационном и измерительном оборудовании.
Технические характеристики
| КСВН | 1.25+0.025f(GHz) typical (right angle) |
| Тип | SMA разъем |
| Корпус | SMA connector |
| Тип монтажа | THT |
| Импеданс | 50Ω |
| Долговечность | 500 cycles min |
| Номер продукта | L-KLS1-SMA015 |
| Монтаж | на плату |
| Материал корпуса | Brass, gold plating or nickel |
| Mating thread | 1/4-36 UNS |
| Тип разъема | Right angle SMA plug |
| Ном. напряжение | 335Vrms |
| Cable retention | 6kg typical |
| Диап. частот | 0-18GHz |
| Material gasket | Silicone rubber |
| Темп. диапазон | -55°C to +155°C |
| Материал изолятора | PTFE |
| Сопр. изоляции | 5000MΩ |
| Coupling nut retention | 18kgf min |
| Material crimp ferrule | Annealed copper |
| Contact resistance body | 2.0mΩ |
| Contact resistance center | 2.0mΩ |
| Material center contact male | Brass, gold plating |
| Material center contact female | Beryllium copper, gold plating |
| Диэлектрическая прочность | 500Vrms |
| Волновое сопротивление,Ом | 50 |
| Функциональное назначение | штекер |
