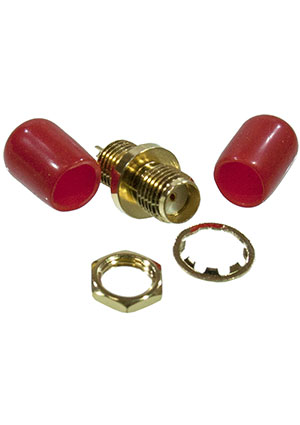

Разъем высокочастотный L-KLS1-SMA011 / розетка SMA на корпус
У поставщика
ПроизводительKLS
КатегорияВысокочастотные разъёмы
У поставщиков
913 шт.
Норм. уп.: 200
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт42,27 ₽
Сумма634,05 ₽
В наличии913 шт
от 15 штюрлицам и ИП
15 шт · Склад 39 · 634,05 ₽
Описание
Разъем высокочастотный SMA от KLS Electronic. Представляет собой розетку, предназначенную для установки на корпус устройства. Обеспечивает надежное коаксиальное соединение в диапазоне СВЧ, используется в радиочастотных трактах и измерительном оборудовании.
Технические характеристики
| Серия | SMA Connector Series |
| Тип | SMA разъем |
| Тип монтажа | Panel mount (chassis mount) |
| Импеданс | 50 Ω |
| Долговечность | 500 cycles min |
| Артикул | KLS1-SMA011 |
| Монтаж | на панель |
| Материал корпуса | Brass, gold or nickel plating |
| Mating thread | 1/4-36 UNS |
| Vswr straight | 1.15 + 0.02 * f(GHz) typical |
| Тип компонента | RF connector |
| Тип разъема | SMA Connector Series |
| Ном. напряжение | 335 V rms |
| Cable retention | 6 kg typical |
| Диап. частот | 0-6 GHz |
| Материал прокладки | Silicone rubber |
| Vswr right angle | 1.25 + 0.025 * f(GHz) typical |
| Темп. диапазон | -55°C to +155°C |
| Материал изолятора | PTFE |
| Сопр. изоляции | 5000 MΩ |
| Coupling nut retention | 18 kg min |
| Crimp ferrule material | Annealed copper |
| Contact resistance body | 2.0 mΩ |
| Сопротивление центрального контакта | 2.0 mΩ |
| Center contact male material | Brass, gold plating |
| Center contact female material | Beryllium copper, gold plating |
| Диэлектрическая прочность | 500 V rms |
| Волновое сопротивление,Ом | 50 |
| Функциональное назначение | гнездо |
| Материал контакта | латунь, золочение |
| Ном. напряжение В | 335.0 |
| Резьба | 1/4"-36 UNS |
| Сопротивление изоляции, МОм | 5000 |
| Сопротивление контакта, мОм | 2 |
| Циклы сочленения | 500 |
| Электрическая прочность, В | 500 |
| Рабочая температура | -55…+155 °C |
