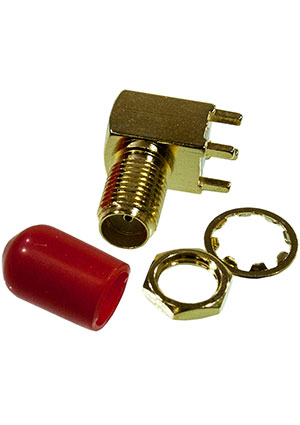

L-KLS1-SMA006
У поставщика
ПроизводительKLS
КатегорияРазъёмы и клеммники
У поставщиков
1 185 шт.
Норм. уп.: 25
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт99,44 ₽
Сумма994,40 ₽
В наличии1 083 шт
от 10 штюрлицам и ИП
от 38 — 92,84 ₽ (−7%)
10 шт · Склад 39 · 994,40 ₽
Описание
Разъём SMA от KLS (L-KLS1-SMA006) — это коаксиальный соединитель стандарта SMA, предназначенный для высокочастотных приложений. Обеспечивает надёжное соединение в радиочастотных модулях, антенных трактах и измерительном оборудовании. Отличается компактной резьбовой конструкцией, устойчивой к вибрациям, и широким диапазоном рабочих частот.
Технические характеристики
| Тип | SMA разъем |
| Тип монтажа | Выводной |
| Импеданс | 50 Ω |
| Долговечность | 500 cycles min |
| Материал корпуса | Brass, gold or nickel plating |
| Mating thread | 1/4"-36 UNS |
| Vswr straight | 1.15 + 0.02 f(GHz) typical |
| Тип разъема | SMA |
| Номер изделия | KLS1-SMA006 |
| Ном. напряжение | 335 V rms |
| Cable retention | 6 kgf typical |
| Material gasket | Silicone rubber |
| Vswr right angle | 1.25 + 0.025 f(GHz) typical |
| Темп. диапазон | -55°C to +155°C |
| Материал изолятора | PTFE |
| Сопр. изоляции | 5000 MΩ |
| Coupling nut retention | 18 kgf min |
| Material crimp ferrule | Annealed copper |
| Contact resistance body | 2.0 mΩ |
| Frequency range flexible | 0-12.4 GHz |
| Сопротивление центрального контакта | 2.0 mΩ |
| Frequency range semi rigid | 0-18 GHz |
| Material center contact male | Brass, gold plating |
| Material center contact female | Beryllium copper, gold plating |
| Диэлектрическая прочность | 500 V rms |
| Волновое сопротивление,Ом | 50 |
| Функциональное назначение | штекер |
| Материал контакта | латунь, золочение |
| Ном. напряжение В | 335.0 |
| Резьба | 1/4"-36 UNS |
| Сопротивление изоляции, МОм | 5000 |
| Сопротивление контакта, мОм | 2 |
| Циклы сочленения | 500 |
| Электрическая прочность, В | 500 |
| Рабочая температура | -55…+155 °C |
