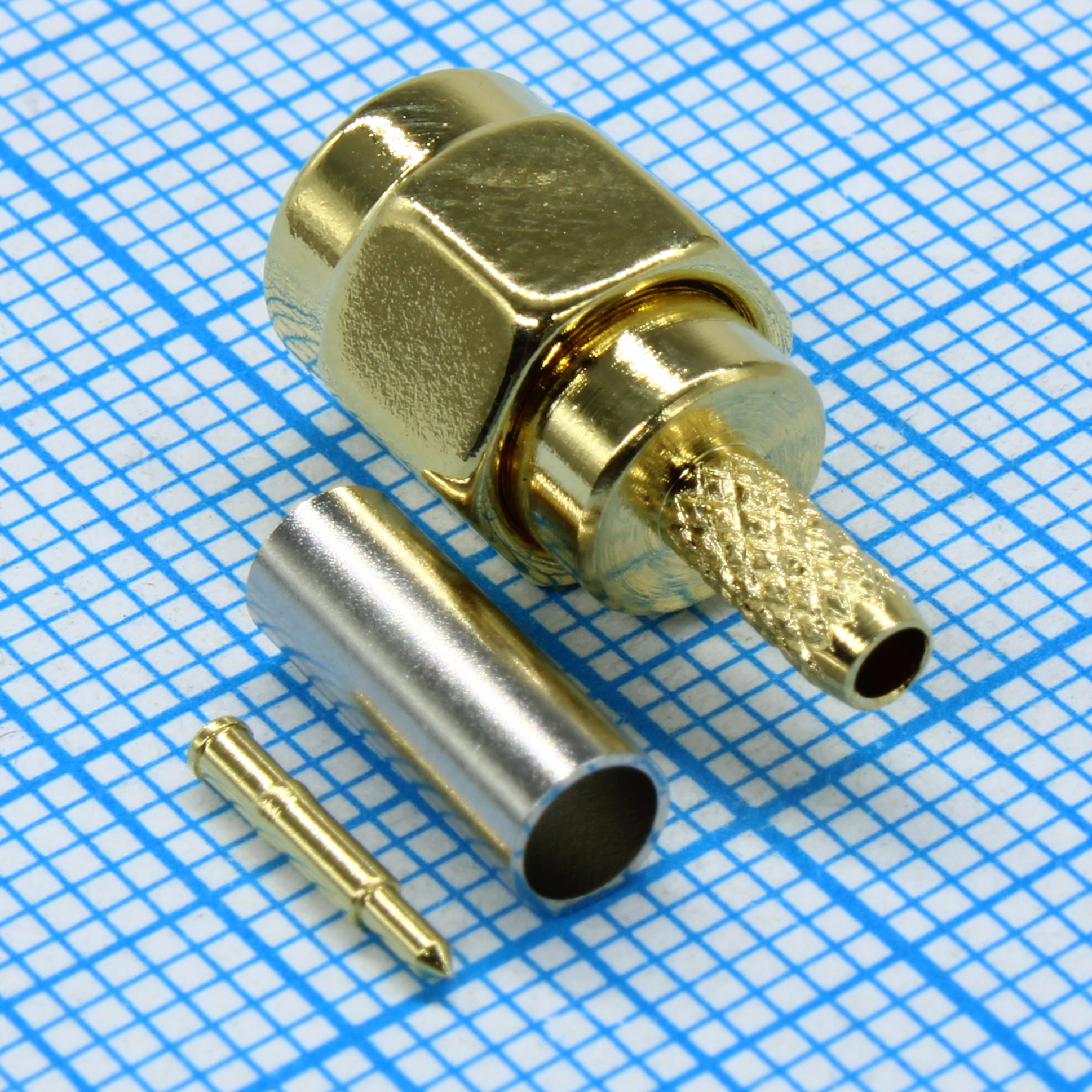

Разъём высокочастотный SMA L-KLS1-SMA005
У поставщика
ПроизводительKLS
КатегорияВысокочастотные разъёмы
У поставщиков
1 836 шт.
Норм. уп.: 25
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт74,29 ₽
Сумма742,90 ₽
+ доплата 490,00 ₽
В наличии636 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 31 — 68,64 ₽ (−8%)
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии1 200 шт
от 1 000 штюрлицам и ИП
продаётся от 1 000 штпри 1 000 — 43,52 ₽
Заказ со склада «Склад 13» с этой позицией — 742,90 ₽. До заказа без доплаты не хватает 16 557,10 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 742,90 ₽
Описание
Разъём высокочастотный SMA от производителя KLS. Выполнен в прямом исполнении для пайки на кабель, упаковка — россыпь. Подходит для использования в радиочастотных модулях, антенных трактах и телекоммуникационном оборудовании.
Технические характеристики
| Тип | SMA разъем |
| Корпус | SMA connector |
| Тип монтажа | кабельный монтаж |
| Импеданс | 50Ω |
| Долговечность | 500 cycles min |
| Cable group | RG-316, 174, 188; Q1, D316 |
| Монтаж | на кабель |
| Материал корпуса | Brass per QQ-B-626, gold plating or nickel |
| Mating thread | 1/4-36 UNS |
| Vswr straight | 1.15 + 0.02 f(GHz) typical |
| Ном. напряжение | 335Vrms |
| Cable retention | 6kgf typical |
| Диап. частот | 0-6 GHz |
| Материал прокладки | Silicone rubber |
| Vswr right angle | 1.25 + 0.025 f(GHz) typical |
| Темп. диапазон | -55°C to +155°C |
| Материал изолятора | PTFE |
| Сопр. изоляции | 5000MΩ |
| Coupling nut retention | 18kgf min |
| Crimp ferrule material | Annealed copper |
| Contact resistance body | 2.0mΩ |
| Тип упаковки | Bulk (россыпь) |
| Сопротивление центрального контакта | 2.0mΩ |
| Center contact male material | Brass, gold plating |
| Center contact female material | Beryllium copper, gold plating |
| Диэлектрическая прочность | 500Vrms |
| Тип используемого кабеля | RG-174 |
| Волновое сопротивление,Ом | 50 |
| Функциональное назначение | штекер |
| Крепление | кабель |
| Ном. напряжение В | 335.0 |
| Сопротивление изоляции, МОм | 5000 |
| Электрическая прочность, В | 500 |
| Рабочая температура | -55…+155 °C |
