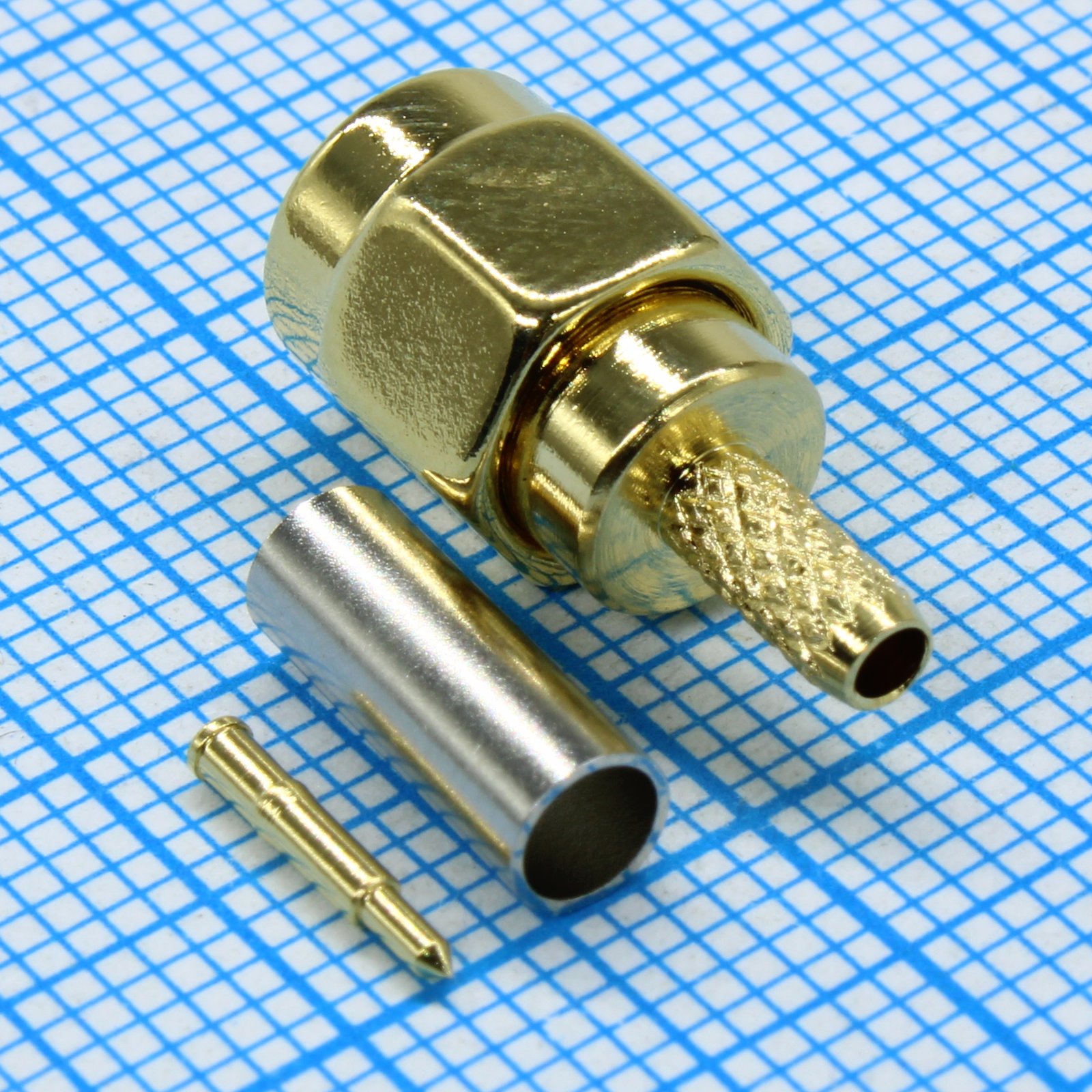

Разъём L-KLS1-SMA005
У поставщика
У поставщиков
8 082 шт.
Норм. уп.: 200
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт53,82 ₽
Сумма538,20 ₽
В наличии8 082 шт
от 10 штюрлицам и ИП
от 71 — 49,30 ₽ (−8%)
10 шт · Склад 39 · 538,20 ₽
Описание
Разъём L-KLS1-SMA005 от KLS Electronic — это высокочастотный коаксиальный соединитель стандарта SMA. Он рассчитан на работу в диапазоне до 18 ГГц и обеспечивает надёжный контакт с волновым сопротивлением 50 Ом. Компактный корпус подходит для монтажа на печатную плату. Применяется в телекоммуникационном оборудовании, антенных модулях и измерительной технике.
Технические характеристики
| Тип | SMA connector |
| Сопряжение | 1/4"-36 UNS thread coupling |
| Корпус | SMA |
| Тип монтажа | кабельный монтаж |
| Импеданс | 50 Ω |
| Долговечность | 500 Cycles Min. |
| Номер продукта | KLS1-SMA005 |
| Cable group | RG-316, 174, 188; Q1, D316 |
| Выводы | обжимной |
| Материал корпуса | Brass per QQ-B-626, gold plating or nickel |
| Mating thread | 1/4-36 UNS thread coupling |
| Vswr straight | 1.15 + 0.02 f(GHz) typical |
| Ном. напряжение | 335 V rms |
| Cable retention | 6 kgf typical |
| Диап. частот | 0-6 GHz |
| Материал прокладки | Silicone rubber |
| Material gasket | Silicone rubber |
| Vswr right angle | 1.25 + 0.025 f(GHz) typical |
| Темп. диапазон | -55°C to +155°C |
| Материал изолятора | PTFE |
| Материал изолятора | PTFE |
| Сопр. изоляции | 5000 MΩ |
| Vswr straight typical | 1.15 + 0.02f (f in GHz) |
| Coupling nut retention | 18 kgf Min. |
| Crimp ferrule material | Annealed copper |
| Material crimp ferrule | Annealed copper |
| Материал корпуса разъёма | Brass per QQ-B-626, gold plating or nickel |
| Contact resistance body | 2.0 mΩ |
| Vswr right angle typical | 1.25 + 0.025f (f in GHz) |
| Сопротивление центрального контакта | 2.0 mΩ |
| Рабочая температура | -55…+155 °C |
| Center contact male material | Brass, gold plating |
| Material center contact male | Brass, gold plating |
| Center contact female material | Beryllium copper, gold plating |
| Material center contact female | Beryllium copper, gold plating |
| Диэлектрическая прочность | 500 V rms |
| Крепление | кабель |
| Ном. напряжение В | 335.0 |
| Сопротивление изоляции, МОм | 5000 |
| Тип разъема | Высокочастотные |
| Электрическая прочность, В | 500 |
