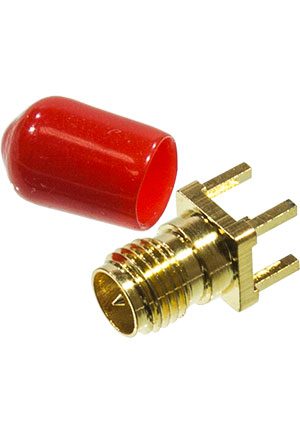

L-KLS1-SMA003, разъем прямой SMA вилка на плату 50Ом
У поставщика
ПроизводительKLS
КатегорияВысокочастотные разъёмы
У поставщиков
628 шт.
Норм. уп.: 50
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт70,83 ₽
Сумма212,49 ₽
В наличии3 шт
от 3 штюрлицам и ИП
3 шт · Склад 39 · 212,49 ₽
Описание
SMA-вилка (male) прямого типа от KLS для монтажа на плату. Разъем с волновым сопротивлением 50 Ом, рассчитан на напряжение до 335 В и рабочий диапазон температур от -55°C до +155°C. Латунный корпус с золотым покрытием и изолятор из PTFE обеспечивают надежный контакт и стабильные характеристики. Применяется в ВЧ-трактах измерительного оборудования, телекоммуникационных устройствах и промышленной электронике.
Технические характеристики
| Тип | SMA connector straight plug |
| Пол разъёма | вилка |
| Тип | SMA разъем |
| Тип монтажа | Выводной |
| Импеданс | 50Ω |
| Долговечность | 500 cycles min |
| Номер продукта | KLS1-SMA003 |
| Материал корпуса | Brass per QQ-B-626, gold plating or nickel |
| Mating thread | 1/4"-36 UNS thread coupling |
| Ном. напряжение | 335V rms |
| Cable retention | 6kgf typical |
| Material gasket | Silicone rubber |
| Темп. диапазон | -55°C to +155°C |
| Материал изолятора | PTFE |
| Сопр. изоляции | 5,000MΩ |
| Coupling nut retention | 18kgf min |
| Material crimp ferrule | Annealed copper |
| Contact resistance body | 2.0mΩ |
| Сопротивление центрального контакта | 2.0mΩ |
| Material center contact male | Brass, gold plating |
| Material center contact female | Beryllium copper, gold plating |
| Диэлектрическая прочность | 500V rms |
| Frequency range flexible cables | 0-12.4GHz |
| Vswr straight connector typical | 1.15+0.02f(GHz) |
| Frequency range semi rigid cable | 0-18GHz |
| Vswr right angle connector typical | 1.25+0.025f(GHz) |
| Волновое сопротивление,Ом | 50 |
| Функциональное назначение | штекер |
| Материал контакта | латунь / Бериллиевая бронза, золочение |
| Ном. напряжение В | 335.0 |
| Размеры мм | 7.00SQ, длина 9.53 мм |
| Резьба | 1/4"-36 UNS |
| Сопротивление изоляции, МОм | 5000 |
| Сопротивление контакта, мОм | 2 |
| Тип разъема | SMA Connector, PCB Mount |
| Циклы сочленения | 500 |
| Электрическая прочность, В | 500 |
| Рабочая температура | -55…+155 °C |
