Разъемы / Высокочастотные разъемы / (Gold plating , угловое гнездо на плату L=14,5 ) / SMA-JR (L-KLS1-SMA002-B/KLS1-SMA-KWE-3 gold plating (SMA-KWE-3) (SMA002-R/A)(SMA-KWHD) / 731000115 Molex, 62SMAR04-F5G0WB01 AMTEK, L-KLS1-SMA002-B-E32 KLS, SMA-JR RUICH
У поставщика
ПроизводительKLS
КатегорияВысокочастотные разъёмы
У поставщиков
39 160 шт.
Норм. уп.: 25
Цены поставщиков
Склад 39
В наличии:31 080 шт.
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 70,05 |
| от 58 | 64,61 |
| от 97 | 61,56 |
| от 161 | 59,13 |
| от 268 | 57,27 |
Склад 13
В наличии:5 738 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 86,55 |
| от 89 | 81,19 |
| от 200 | 77,60 |
| от 400 | 74,44 |
| от 800 | 72,31 |
Склад 12
В наличии:1 700 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 560 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 92,12 |
| от 25 | 58,89 |
| от 250 | 52,30 |
Склад 14
В наличии:642 шт.
Срок поставки: до 7 дн.
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 200 | 67,34 |
Описание

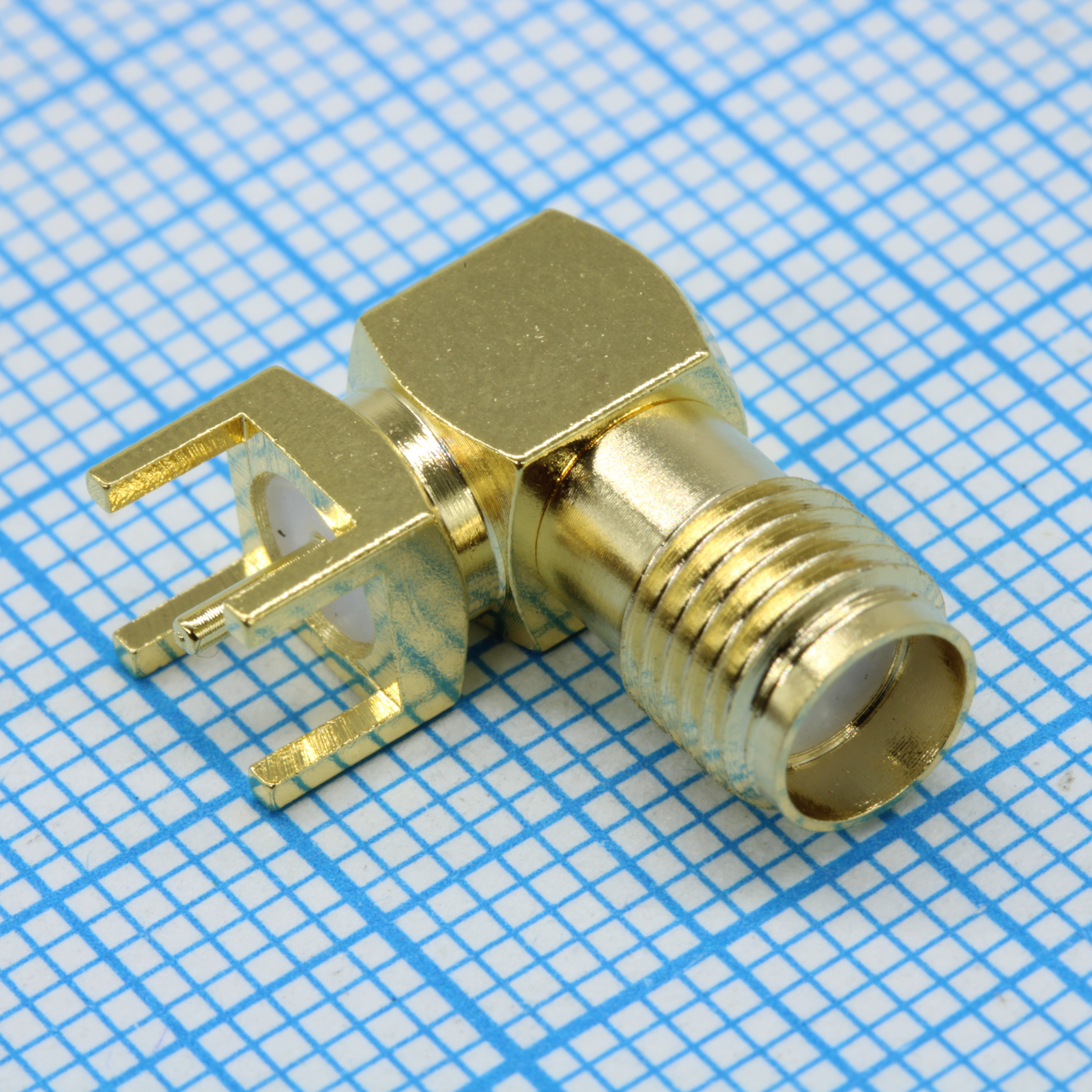

Разъем высокочастотный SMA-JR от производителя KLS. Представляет собой угловое гнездо для монтажа на плату с позолоченными контактами. Применяется для передачи радиочастотных сигналов в телекоммуникационном и измерительном оборудовании.
Технические характеристики
| Тип | SMA |
| Импеданс | 50 Ω |
| Размеры | Length: 14.5 mm, hole spacing: 5.08 mm, mounting holes diameter: 1.5 mm |
| Долговечность | 500 cycles min |
| Тип упаковки | SMA connector, right angle, PCB mount |
| Vswr typical | 1.25 + 0.025 f(GHz) for right angle connector |
| Монтаж | SMD |
| Материал корпуса | Brass, gold plating or nickel |
| Материал корпуса | Brass, gold plating or nickel |
| Mating thread | 1/4-36 UNS |
| Тип монтажа | Through-hole (PCB mount with panel mount flange) |
| Общая длина | 14.5 mm |
| Ном. напряжение | 335 V rms |
| Cable retention | 6 kgf typical |
| Диап. частот | 0–18 GHz (semi-rigid cable), 0–12.4 GHz (flexible cables) |
| Материал прокладки | Silicone rubber |
| Material gasket | Silicone rubber |
| Темп. диапазон | -55°C to +155°C |
| Материал изолятора | PTFE |
| Материал изолятора | PTFE |
| Сопр. изоляции | 5000 MΩ |
| Vswr straight typical | 1.15 + 0.02 f(GHz) |
| Coupling nut retention | 18 kgf min |
| Crimp ferrule material | Annealed copper |
| Material crimp ferrule | Annealed copper |
| Диаметр монтажного отверстия | 1.5 mm (2 holes) |
| Contact resistance body | 2.0 mΩ |
| Vswr right angle typical | 1.25 + 0.025 f(GHz) |
| Contact resistance center | 2.0 mΩ |
| Center contact male material | Brass, gold plating |
| Material center contact male | Brass, gold plating |
| Center contact female material | Beryllium copper, gold plating |
| Material center contact female | Beryllium copper, gold plating |
| Диэлектрическая прочность | 500 V rms |
| Волновое сопротивление,Ом | 50 |
| Функциональное назначение | гнездо |
