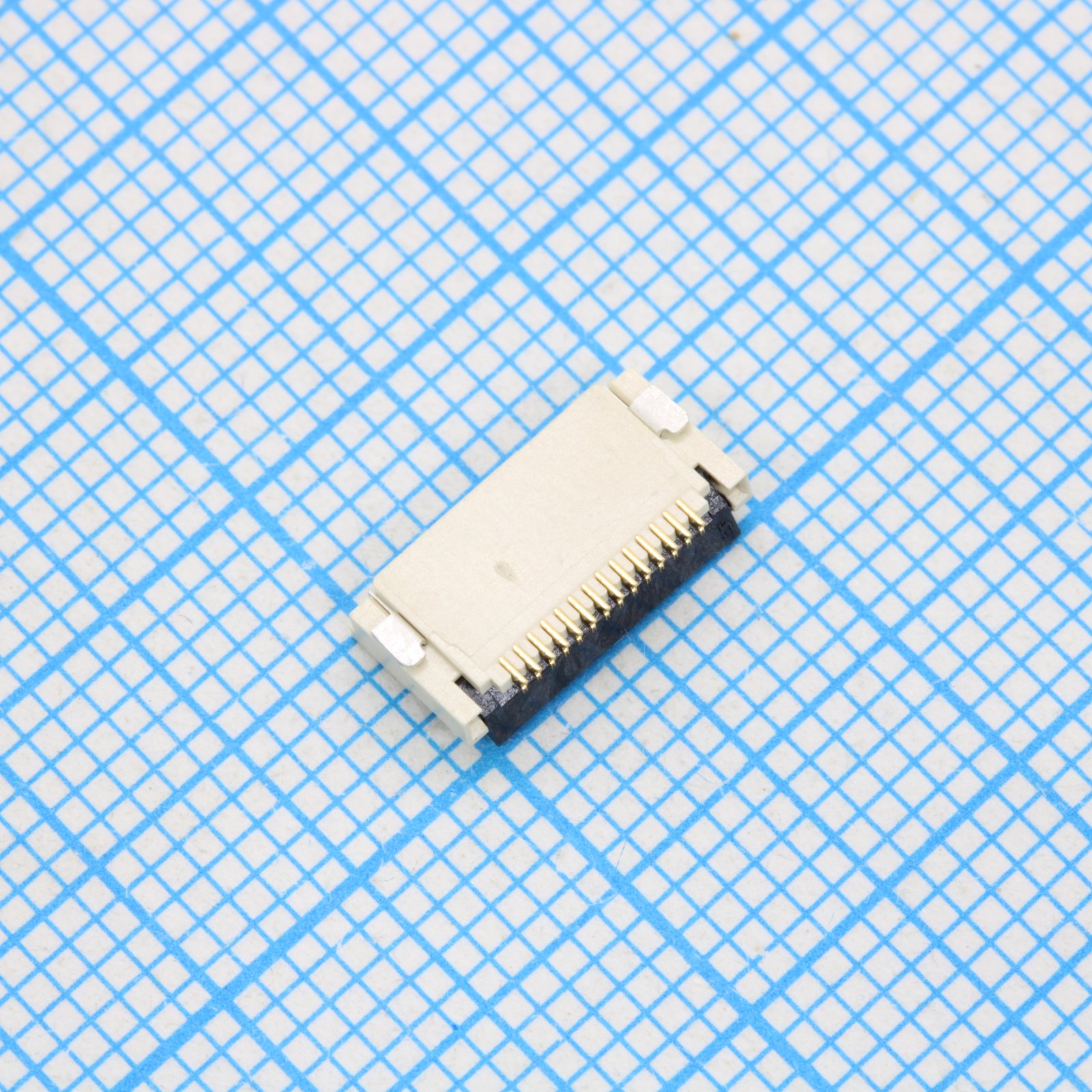

Разъемы / Для плоского шлейфа / шаг 0,5/0,8/1,0/1,25mm / шаг 0,5мм 14 контактов h=2мм / XF2M-1415-1A (L-KLS1-242I-2.0-14-T-R)
У поставщика
ПроизводительKLS
КатегорияРазъёмы FFC/FPC
У поставщиков
3 417 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 14
В наличии:1 817 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 500 | 13,87 |
Склад 13
В наличии:1 600 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,63 |
| от 100 | 19,44 |
| от 200 | 17,62 |
| от 399 | 16,23 |
| от 797 | 15,20 |
Описание
Разъём FFC/FPC от KLS для плоских шлейфов с шагом 0,5 мм, рассчитан на 14 контактов. Модель с нижним контактом типа ZIF и высотой 2 мм предназначена для поверхностного монтажа (SMD), рабочее напряжение — 50 В. Корпус выполнен из LCP с классом горючести UL94 V-0, что обеспечивает надежность в работе. Подходит для подключения шлейфов в портативной электронике, бытовой технике и промышленных устройствах управления.
Технические характеристики
| Шаг | 0.5mm |
| Высота | 2.0mm |
| Тип | FFC/FPC |
| Шаг | 2.0 мм |
| Корпус | SMD horizontal |
| Тип монтажа | SMD |
| Ширина вывода | 0.30±0.05mm |
| Длина вывода | 0.30±0.03mm |
| Тип контакта | ZIF |
| Общая ширина | 5.30±0.15mm |
| Толщина вывода | 0.15±0.02mm |
| Тип разъема | FFC/FPC connector |
| Материал крышки | LCP, UL94 V-0 |
| Кол-во выводов | 14 |
| Общая высота | 2.00±0.15mm |
| Общая длина | 0.50x14+3.54 ±0.15 = 10.54mm ±0.15 |
| Упаковка на катушке | T-Tube, R-Reel |
| Ном. напряжение | 50V |
| Solder material | Phosphor bronze, Tin |
| Материал корпуса | LCP UL94V-0 |
| Pcb layout width | 0.50x14+0.52 ±0.10 = 7.52mm ±0.10 |
| Pcb layout length | 4.85mm |
| Темп. диапазон | -25°C to +85°C |
| Материал клеммы | Phosphor bronze, Gold/Tin |
| Сопр. контакта | 30mΩ max |
| Сопр. изоляции | 500MΩ min |
| Кол-во контактов | 14 |
| Напряжение, В | 50 |
| Сопротивление изоляции, МОм | 500 |
| Сопротивление контакта, мОм | 30 |
| Рабочая температура | -25…+85 °C |
