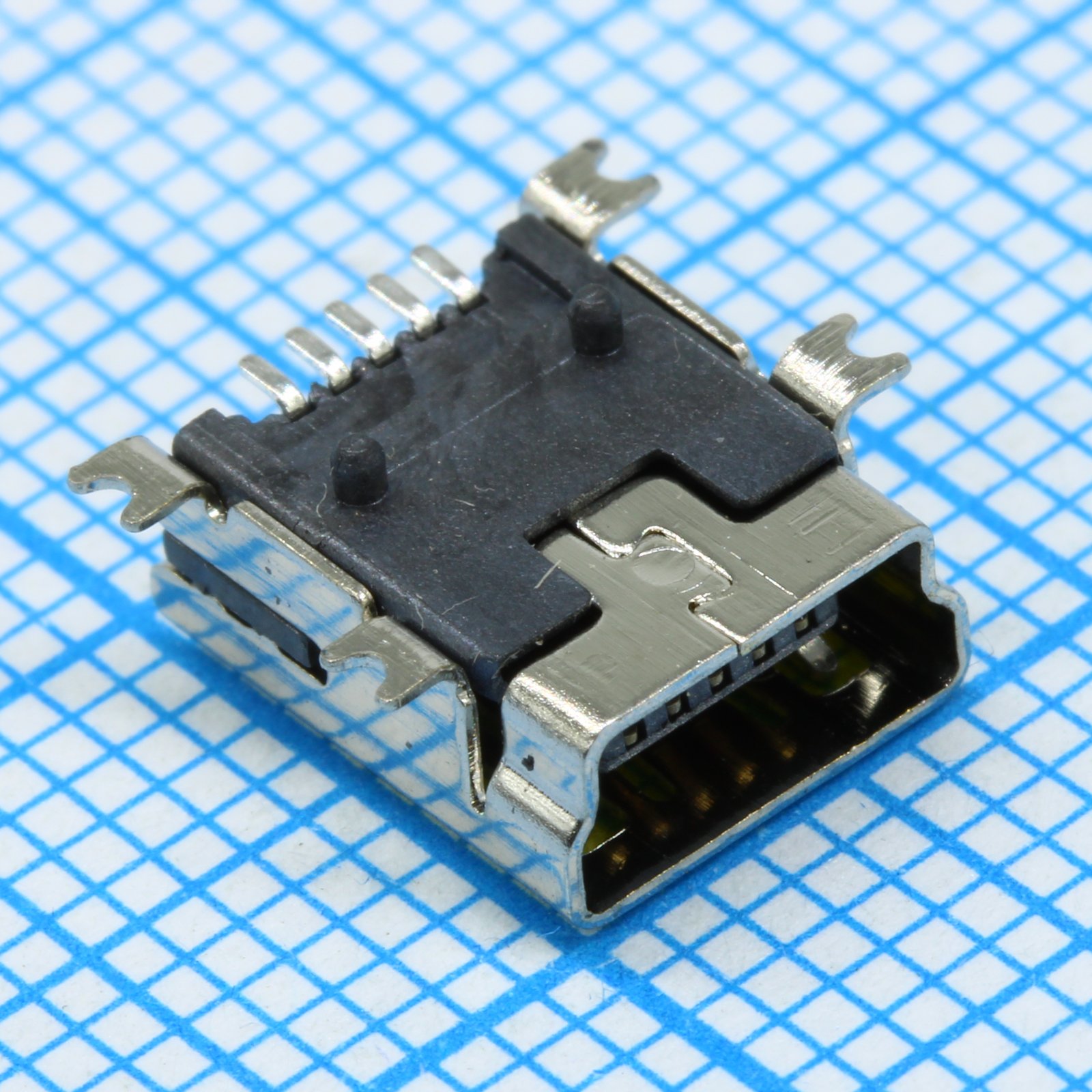

Разъемы / USB mini USB iee1394 разъемы / miniUSB 5конт розетка smd / MUBRS1-05S-TR (MUBS-5F-SM) (USB/M-1J) (MUSB-BS-5B-U) (L-KLS1-229-5FB-B-R)
У поставщика
ПроизводительKLS
КатегорияРазъёмы USB
У поставщиков
4 582 шт.
Норм. уп.: 50
Цены поставщиков
Склад 14
В наличии:1 949 шт.
Срок поставки: до 7 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 000 | 5,39 |
Склад 13
В наличии:1 396 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 82 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,48 |
| от 264 | 7,30 |
| от 527 | 6,34 |
| от 1 000 | 5,59 |
| от 3 000 | 5,08 |
Склад 39
В наличии:637 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,76 |
| от 709 | 4,77 |
| от 1 200 | 4,22 |
| от 2 018 | 3,78 |
| от 3 354 | 3,48 |
Склад 12
В наличии:600 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,35 |
| от 50 | 7,62 |
| от 500 | 6,52 |
Описание
Разъем mini-USB тип B от KLS — компактная розетка для поверхностного монтажа (SMD). Корпус черного цвета с никелированным экраном, размеры 8,90 x 5,87 x 3,88 мм. Рассчитана на 5 контактов с шагом 2,0 мм, усилие сочленения до 3,0 кгс. Подходит для зарядки и передачи данных в портативной электронике и бытовой технике.
Технические характеристики
| RoHS | Да |
| Цвет | Чёрный |
| Ширина | 5.87mm |
| Пол разъёма | розетка |
| Высота | 3.88mm |
| Длина | 8.90mm |
| Тип | USB Type-B |
| Шаг | 2.0 мм |
| Корпус | USB Mini-B SMD |
| Упаковка | R-TAPE on Reel |
| Тип монтажа | SMD |
| Упаковка | R-TAPE on Reel |
| Шаг выводов | 2.50mm |
| Размеры | 8.90 x 5.87 x 3.88 mm |
| Mate force | 3.0kgf Max |
| Описание | CONN MINI USB RCPT, TYPE B SMD |
| Артикул | L-KLS1-229-5FB-B-R |
| Finish shell | Nickel Plating |
| Shell finish | Nickel plating |
| Тип монтажа | SMD |
| Общая ширина | 5.50mm |
| Unmated force | 0.7kgf Min |
| Тип разъема | USB Mini-B Receptacle |
| Contact finish | Gold in mating area; Tin on solder tails |
| Ном. ток | 1.0A/Contact Terminal |
| Finish contact | Plated Gold In Mating Area; Tin On Solder Tails |
| Материал корпуса | Сталь |
| Общая высота | 3.88mm |
| Общая длина | 9.20mm |
| Соотв. RoHS | Да |
| Материал корпуса | Сталь |
| Unmating force | 0.7kgf Min |
| Ном. напряжение | 30V DC |
| Материал контакта | Copper Alloy C2680 |
| Материал корпуса | высокотемпературный термопластик LCP, UL94V-0 |
| Материал контакта | Copper Alloy C2680 |
| Материал корпуса | High Temperature Thermoplastic, UL 94 V-0 LCP, Black |
| Сопр. контакта | 50mΩ Max |
| Число контактов | 5 |
| Terminal retention | 0.5kgf Min |
| Сопр. изоляции | 100MΩ Min |
| Количество контактов | 5 |
| Диэлектрическая прочность | 300V AC |
| Напряжение, В | 30 |
| Покрытие контакта | золото в зоне сочленения, олово на выводах |
| Сопротивление изоляции, МОм | 100 |
| Сопротивление контакта, мОм | 50 |
| Тип USB | Mini-USB Type B |
| Ток, А | 1 |
| Электрическая прочность, В | 300 |
