Документация

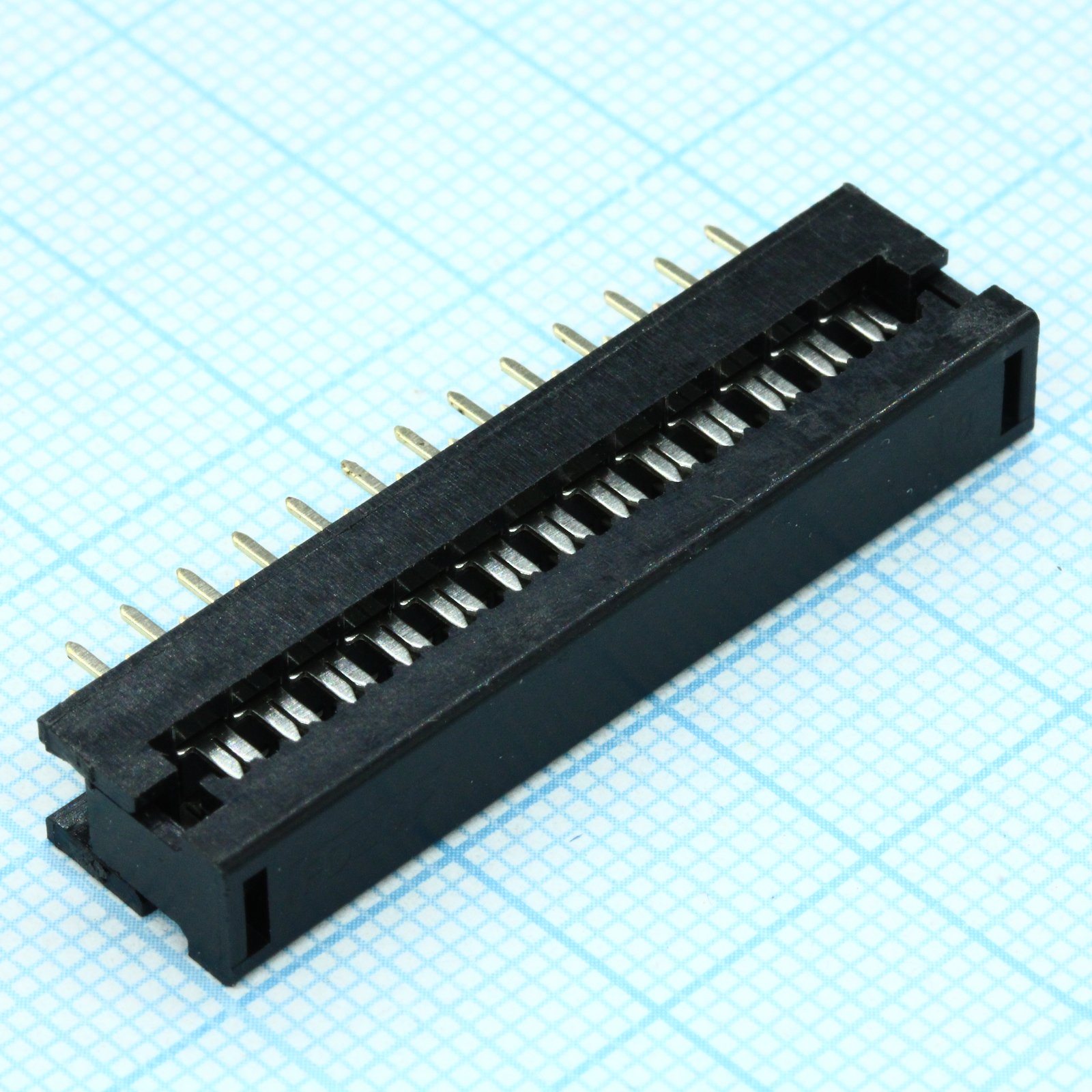

Разъемы / Для плоского шлейфа / шаг 2.54mm (для плоского шлейфа шаг 1,27 FDC тип) / для шлейфа шаг1,27мм для пайки на плату / FDC-26 (L-KLS1-205-26-B)
У поставщика
ПроизводительKLS
КатегорияРазъемы IDC
У поставщиков
1 594 шт.
Норм. уп.: 84
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт17,00 ₽
Сумма850,00 ₽
+ доплата 490,00 ₽
В наличии1 108 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 168 — 15,21 ₽ (−11%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии486 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийот 300 штюрлицам и ИП
продаётся от 300 штпри 300 — 10,67 ₽
Заказ со склада «Склад 13» с этой позицией — 850,00 ₽. До заказа без доплаты не хватает 16 450,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 850,00 ₽
Описание
Разъём IDC от KLS для подключения плоского шлейфа с шагом 1,27 мм к печатной плате. Модель FDC-26 рассчитана на 26 контактов, монтаж выводной (THT), шаг контактов 2,0 мм. Контакты из латуни с покрытием, корпус из негорючего пластика, рассчитан на ток до 1 А. Применяется в промышленной автоматике и электронных устройствах для надёжного соединения шлейфов с платой.
Технические характеристики
| Цвет | Чёрный |
| Шаг, мм | 2 |
| Серия | L-KLS1-205B |
| Тип | IDC |
| Тип монтажа | Выводной |
| Ширина вывода | 0.5×0.3mm |
| Тип кабеля | 1.27mm pitch flat cable |
| Длина вывода | 3.2+0.15mm |
| Общая ширина | 4.0±0.15mm |
| Тип разъема | DIP Plug Connector |
| Ном. ток | 1.0A |
| Номер чертежа | L-KLS1-205B-XX-B |
| Общая высота | 4.85mm |
| Общая длина | 2.0×26+4.1±0.3 = 56.1±0.3mm |
| Допуск угла | +3° |
| Покрытие контакта | Au или Sn поверх Ni |
| Соответствие RoHS | Да |
| Материал контакта | латунь |
| Материал корпуса | PBT UL94V-0 |
| Выдерживаемое напр. | 500V AC |
| Сопр. контакта | 20mΩ max |
| Кол-во позиций | 26 |
| Общий допуск X.X | ±0.30mm |
| Сопр. изоляции | 1000MΩ min |
| Рабочая температура | -40…+105 °C |
| Общий допуск, X.XX | ±0.20mm |
| Pcb layout dimension 1 | 2.0×26/2-2.0±0.2 = 24.0±0.2mm |
| Pcb layout dimension 2 | 1.0×26-1.0±0.2 = 25.0±0.2mm |
| Pcb layout dimension 3 | 2.0±0.10mm |
| Pcb layout dimension 4 | 2.8±0.20mm |
| Pcb layout dimension 5 | 2.0±0.10mm |
| Pcb layout dimension 6 | 2.0mm |
| Общий допуск, X.XXX | ±0.10mm |
| Макс. температура обработки | 180°C в течение 30-60 секунд (200°C в течение 10 секунд) |
| Кол-во контактов | 26 |
| Количество рядов | 2 |
| Ток, А | 1 |
