Разъемы / Для плоского шлейфа / шаг 2.54mm (для плоского шлейфа шаг 1,27 FDC тип) / для шлейфа шаг1,27мм для пайки на плату / FDC-16 (L-KLS1-205-16-B)
У поставщика
ПроизводительKLS
КатегорияРазъемы IDC
У поставщиков
16 299 шт.
Норм. уп.: 120
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт13,97 ₽
Сумма698,50 ₽
+ доплата 490,00 ₽
В наличии1 335 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 80 — 13,29 ₽ (−5%)
Склад 39срок до недели
Цена за шт—
Сумма—
В наличии12 999 шт
от 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 7,99 ₽
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии1 965 шт
от 300 штюрлицам и ИП
продаётся от 300 штпри 300 — 9,33 ₽
Заказ со склада «Склад 13» с этой позицией — 698,50 ₽. До заказа без доплаты не хватает 16 601,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 698,50 ₽
Описание

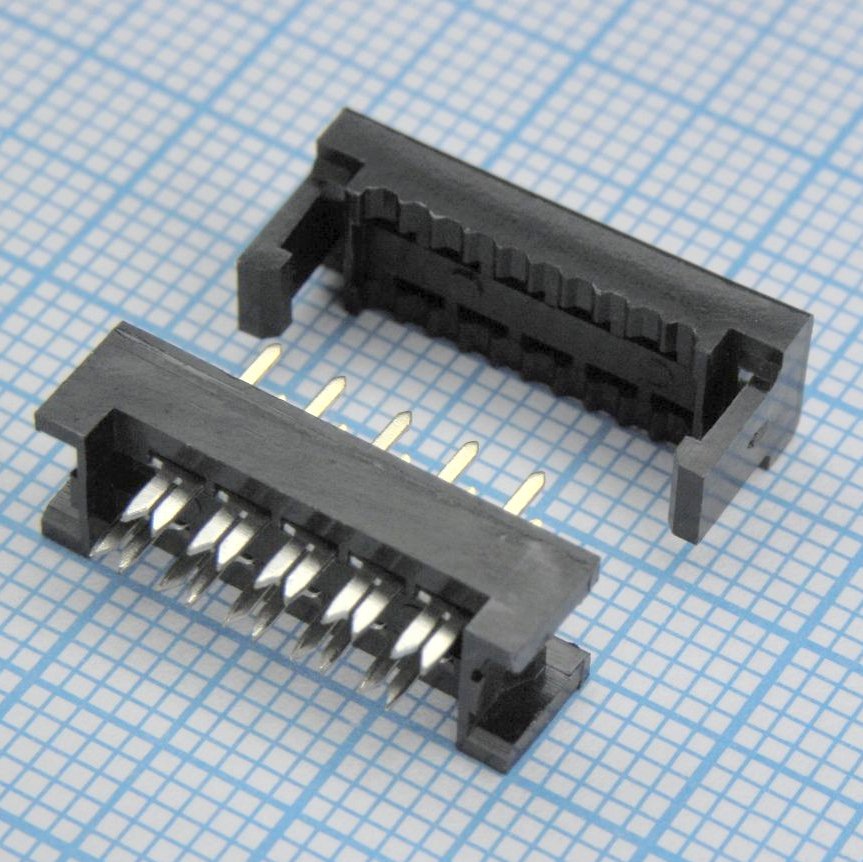

Разъем KLS для плоского шлейфа, модель L-KLS1-205-16-B. Это 16-контактный IDC-разъем типа FDC, предназначенный для пайки на плату. Компонент рассчитан на работу с плоским шлейфом с шагом 1,27 мм, что обеспечивает надежное соединение в компактных электронных устройствах. Применяется для организации параллельных интерфейсов и передачи сигналов в промышленной и бытовой электронике.
Технические характеристики
| Серия | KLS1-205 |
| Тип | IDC |
| Корпус | DIP Plug 2.54mm |
| Тип монтажа | Выводной |
| Pcb pitch | 2.54mm x 2.54mm |
| Cable pitch | 1.27mm |
| Тип продукта | DIP Plug for Flat Cable |
| Ном. ток | 1A |
| Покрытие контакта | Selective gold plated / Tin 100u" over 50u" nickel |
| Цвет изолятора | Чёрный |
| Материал контакта | латунь or фосфористая бронза |
| Материал корпуса | 30% стеклонаполненный PBT UL94V-0 |
| Recommended cable | 28AWG 1.27mm flat cable |
| Сопр. контакта | 20mΩ max at DC100mA |
| Число контактов | 16 |
| Класс горючести | UL94V-0 |
| Сопр. изоляции | 5000MΩ min at DC500V |
| Tin plating thickness | 100μm tin over 50μm nickel |
| Толщина золочения | 2μm gold over 50μm nickel |
| Рабочая температура | -45…+105 °C |
| Количество контактов | 16 |
| Количество рядов | 2 |
| Тип разъема | DIP Plug Connector |
| Ток, А | 1 |
| Шаг, мм | 2,54 |
