Разъемы / Micro Match / Mini Match розетка для DIP монтажа на плату / MIMS-10TR-U (1-215079-0) (L-KLS1-204F-10-R) / DS1015-04-10R6XB CONNFLY,
У поставщика
ПроизводительKLS
КатегорияРазъемы IDC
У поставщиков
20 074 шт.
Норм. уп.: 39
Цены поставщиков
Склад 14
В наличии:16 449 шт.
Срок поставки: до 7 дн.
Норм. уп.: 39
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 17,89 |
Склад 39
В наличии:3 105 шт.
Срок поставки: до недели
Норм. уп.: 39
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,59 |
| от 200 | 18,08 |
| от 336 | 16,65 |
| от 561 | 15,52 |
| от 936 | 14,73 |
Склад 13
В наличии:520 шт
Срок поставки: до недели
Норм. уп.: 39
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,96 |
| от 78 | 24,08 |
| от 117 | 22,92 |
| от 234 | 21,47 |
| от 429 | 20,11 |
Описание

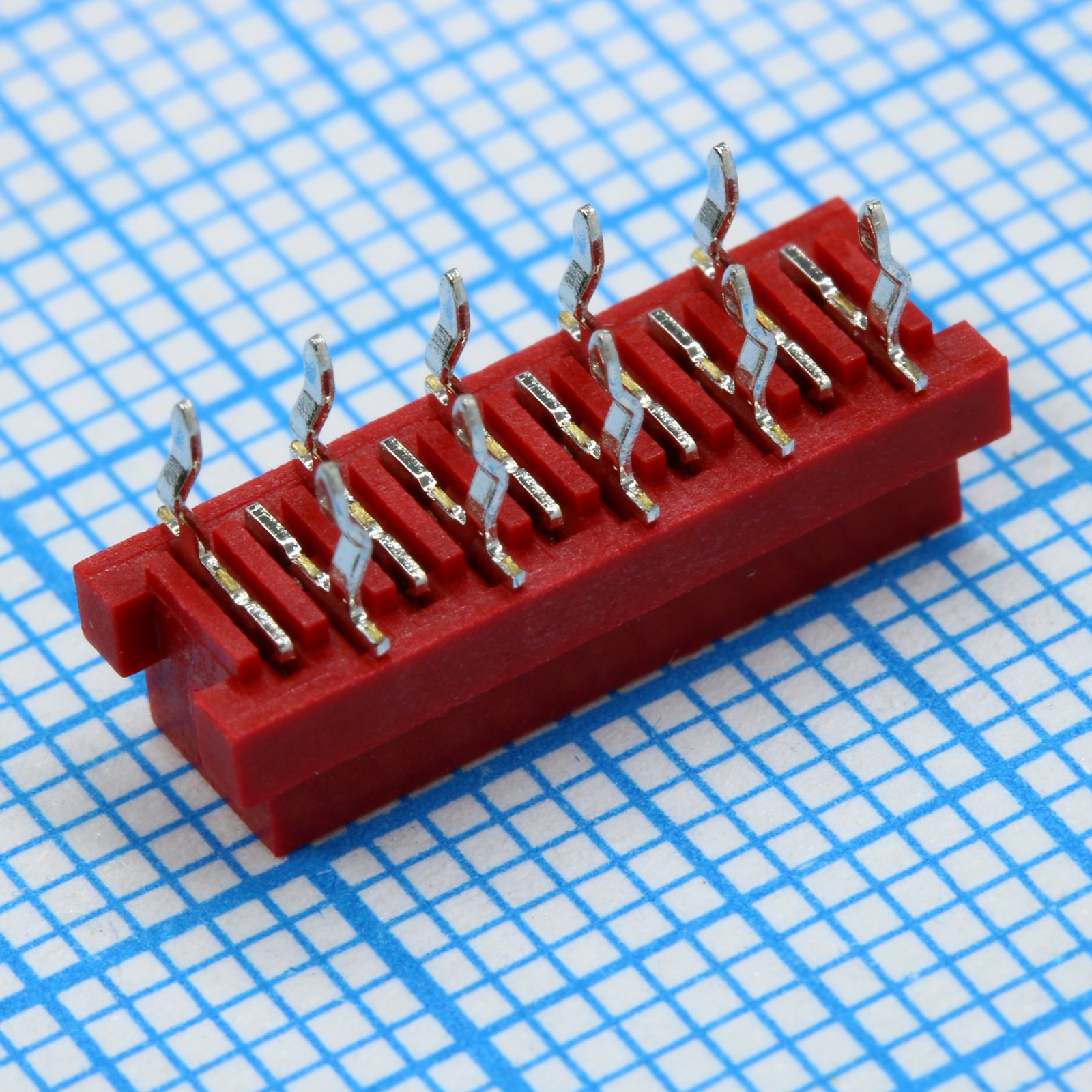

Разъем Micro Match (Mini Match) от KLS — это розетка с 10 контактами, предназначенная для DIP-монтажа на печатную плату. Модель L-KLS1-204F-10-R является аналогом популярных серий MIMS-10TR-U и DS1015-04-10R6XB. Применяется для создания надежных разъемных соединений в компактной электронике, обеспечивая простой и быстрый монтаж.
Технические характеристики
| Шаг, мм | 2,54 |
| Тип | IDC |
| Корпус | Connector |
| Покрытие | Sn over Ni |
| Тип монтажа | Выводной |
| Размеры | A: 11.43mm; B: 13.12mm; C: 14.61mm; Ширина: не указано; Высота: не указано |
| Описание | Micro Match Socket Connector Female DIP 180 Type |
| Артикул | L-KLS1-204F-10-R |
| Ном. ток | 1.0A |
| Кол-во выводов | 10 |
| Соотв. RoHS | Да |
| Материал контакта | фосфористая бронза |
| Материал корпуса | PBT Glass Fiber UL94V-0 |
| Выдерживаемое напр. | 500V AC |
| Сопр. контакта | 20mΩ max |
| Сопр. изоляции | 1000MΩ min |
| Recommended pcb layout | Refer to datasheet dimensions |
| Mating interface pattern | 1.27 staggered pitch x 1.5 row-distance |
| Рабочая температура | -40…+105 °C |
| Количество контактов | 10 |
| Количество рядов | 2 |
| Покрытие контакта | Sn over Ni |
| Тип разъема | Micro Match Socket Connector |
| Ток, А | 1 |
| Цвет | Красный |
