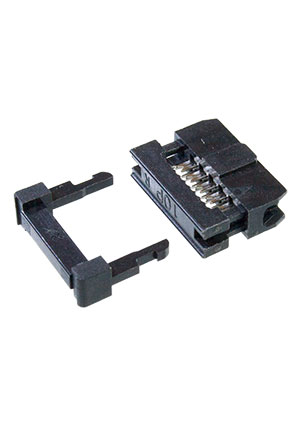

L-KLS1-204B-10-B (IDC2-10), Разъёмы на провод
У поставщика
ПроизводительKLS
У поставщиков
140 шт.
Норм. уп.: 150
Описание
Разъём IDC на провод от KLS с шагом контактов 2,00 мм — для монтажа методом прокалывания изоляции плоского кабеля. Выдерживает ток до 1 А, контакты с селективным золочением, корпус из стеклонаполненного PBT, рабочий диапазон температур от −45 до +105 °C. Применяется в промышленной автоматике и бытовой электронике для внутриблочных соединений.
Технические характеристики
| Шаг | 2.00mm |
| Серия | KLS1-204B |
| Покрытие | Selective gold plated: gold plated on mating area and Nickel plated on wire cutting area |
| Особенности | Optional polarizing key, polarizing bump; Optional strain relief |
| Тип кабеля | flat cable |
| Cable pitch | 1.00mm (0.039") |
| Описание | I.D.C SOCKET 2.00mm (0.079") |
| Тип монтажа | IDC (Insulation Displacement Connector) |
| Ном. ток | 1A |
| Материал контакта | Латунь или фосфористая бронза |
| Материал корпуса | 30% стеклонаполненный PBT UL94V-0 |
| Сопр. контакта | 20мОм макс. при DC 100мА |
| Число контактов | 08-64Pin |
| Сопротивление изоляции | 5000М Ом мин. при DC 500В |
| Раб. температура | -45C to +105C |
| Толщина золочения | 3u" over 50u" nickel |
| Insulator color options | B=Black, G=Gray, L=Blue |
