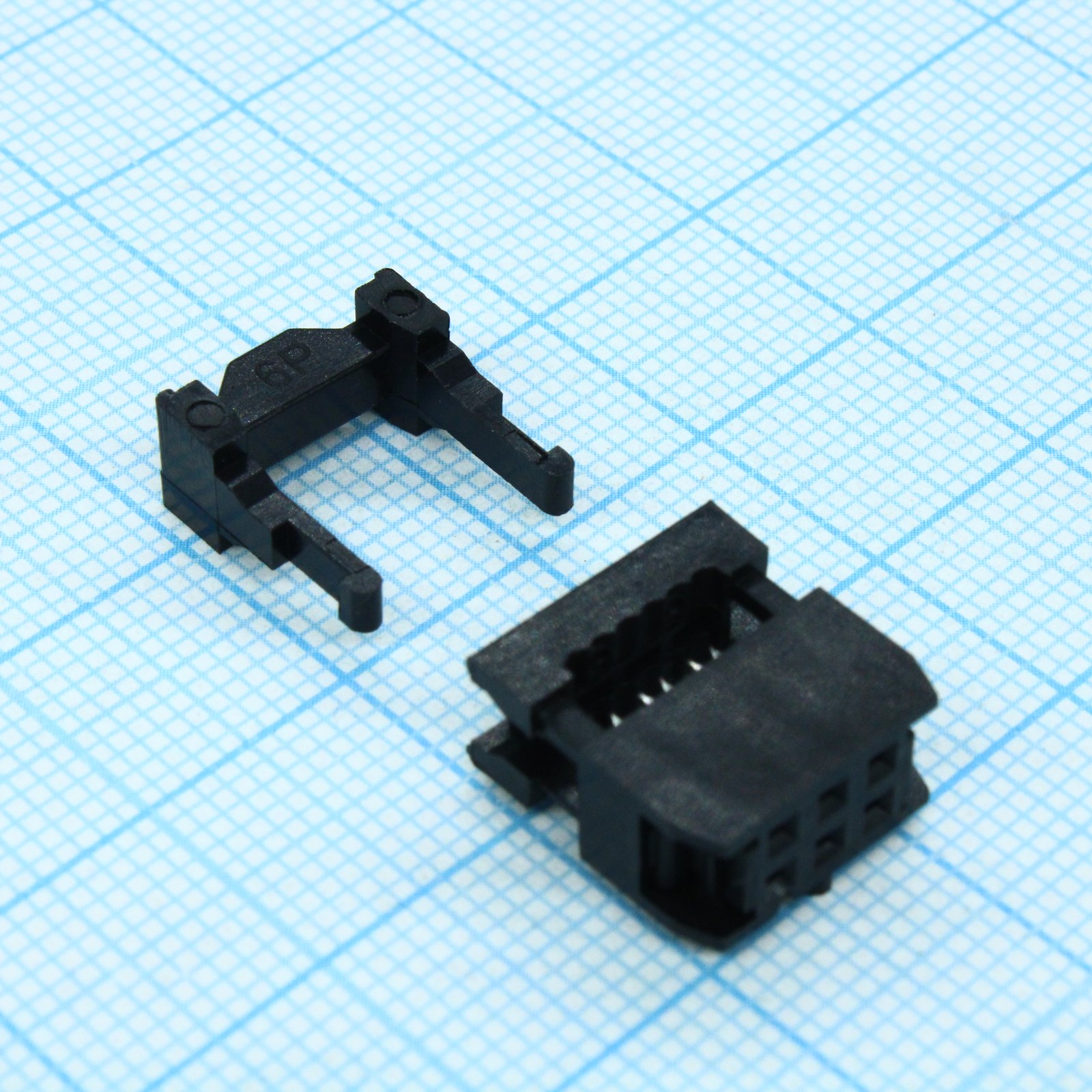

IDC разъем, розетка на плоский шлейф 6pin(2x3), шаг 2.54мм
У поставщика
ПроизводительKLS
У поставщиков
524 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт9,08 ₽
Сумма908,00 ₽
+ доплата 490,00 ₽
В наличии524 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 214 — 7,91 ₽ (−13%)
Заказ со склада «Склад 13» с этой позицией — 908,00 ₽. До заказа без доплаты не хватает 16 392,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 908,00 ₽
Описание
IDC-разъём-розетка KLS для плоского шлейфа с 6 контактами (2×3) и шагом 2.54 мм. Выдерживает ток до 3 А, контакты из латуни с покрытием Au или Sn, корпус из PBT класса UL 94 V-0. Монтаж выводной (THT), рабочее напряжение изоляции — до 1000 В AC. Подходит для внутриблочной коммутации в промышленной автоматике и бытовой электронике.
Технические характеристики
| Шаг | 2.54mm |
| Покрытие | Au или Sn поверх 50мкдюйм никеля |
| Ширина вывода | 0.3mm |
| Размер A | 12.42mm |
| Размер B | 5.08mm |
| Размер C | 6.35mm |
| Размер D | 12.12mm |
| Размер H | 6.0mm |
| Шаг строк | 2.54mm |
| Варианты цвета | Black, Gray, Blue |
| Тип монтажа | THT |
| Ном. ток | 3.0A |
| Кол-во выводов | 6 |
| Соответствие RoHS | Да |
| Материал контакта | Латунь |
| Материал корпуса | PBT, UL 94 V-0 |
| Конфиг. выводов | 2x3 |
| Выдерживаемое напр. | 1000V AC/min |
| Сопр. контакта | 20mOhm max |
| Макс. темп. обработки | 180°C for 30-60s (200°C for 10s) |
| Сопротивление изоляции | 1000 МОм мин |
| Примечание | IDC-06; IDC-06F |
| Допуск размера A | +0.3mm |
| Dimension B tolerance | +0.15mm |
| Dimension C tolerance | ±0.15mm |
| Dimension D tolerance | ±0.3mm |
| Раб. температура | -40°C to +105°C |
| Pin spacing tolerance | ±0.10mm |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | IDC SOCKET PITCH 2.54mm |
