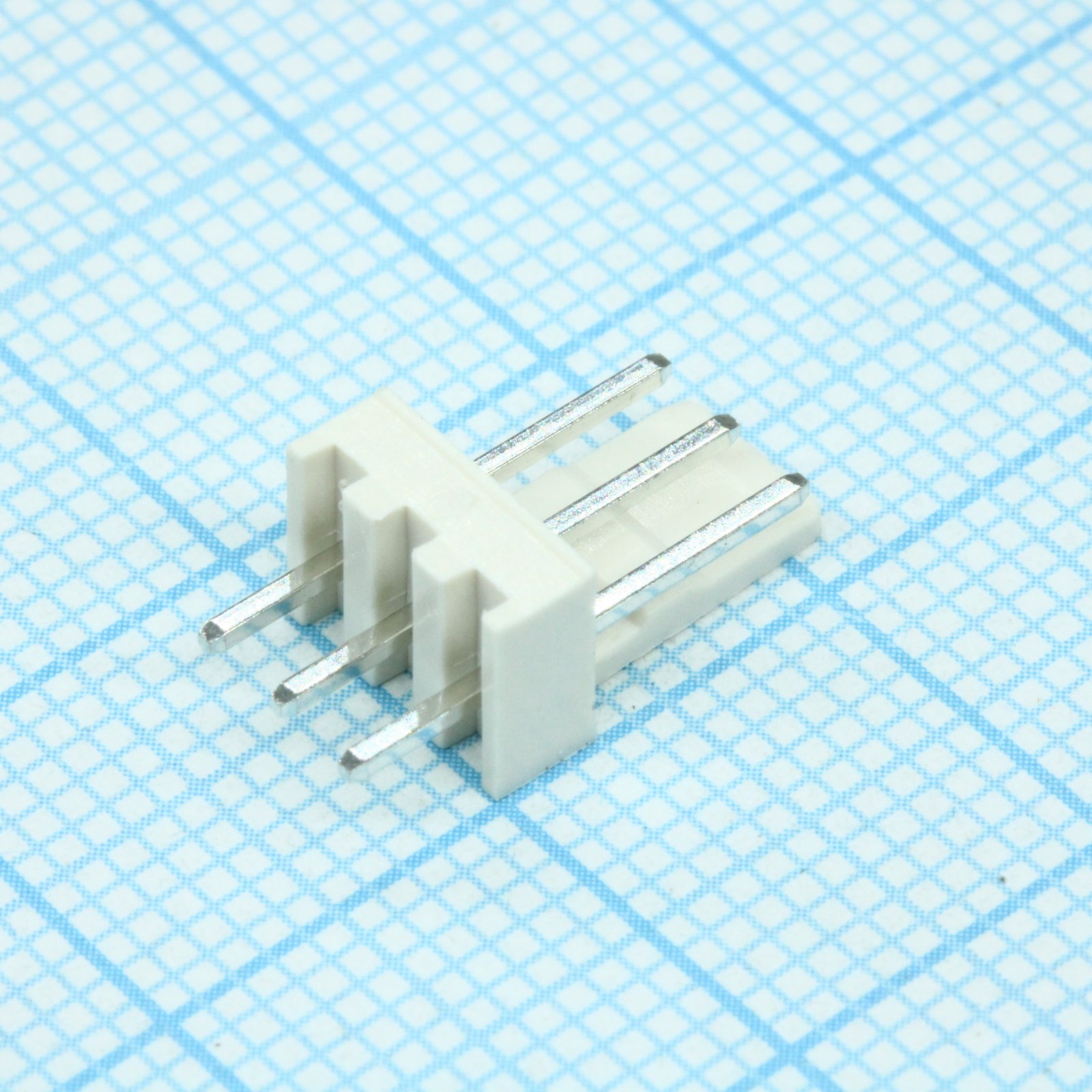

Разъем типа провод-плата, вилка прямая, шаг 2.54 мм, 3 контакта.
У поставщика
ПроизводительKLS
КатегорияDIP панельки для микросхем
У поставщиков
96 059 шт.
Норм. уп.: 2000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт1,84 ₽
дешевле всех
Сумма552,00 ₽
В наличии85 720 шт
от 300 штюрлицам и ИП
от 2 058 — 1,47 ₽ (−20%)
Склад 13срок до недели
Цена за шт2,75 ₽
Сумма825,00 ₽
+ доплата 490,00 ₽
В наличии10 339 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 300 штюрлицам и ИП
от 687 — 2,23 ₽ (−19%)
300 шт · Склад 39 · 552,00 ₽
Описание
Вилка межблочного соединения KLS с шагом 2.54 мм и 3 контактами предназначена для надёжного контакта провод-плата. Компонент выполнен в прямом исполнении, поставляется в россыпи (Bulk). Применяется в промышленной автоматике, измерительном оборудовании и бытовой электронике для разъёмного соединения кабелей с платой.
Технические характеристики
| Тип | Straight Male Pin |
| Шаг, мм | 2,54 |
| Ток, А | 3 |
| Корпус | KLS1-2.54-03-S |
| Покрытие | Олово 50 мкдюйм поверх никеля 100 мкдюйм |
| Напряжение, В | 250 |
| Тип монтажа | Выводной |
| Размер вывода | 0.64*0.64 |
| Размеры | 2.54*N (N=3) length, 5.9mm height |
| Топология платы | 2.54*N x 2.54 pitch |
| Диапазон проводов | AWG#30~#22 |
| Толщина ПП | 0.8~1.6mm |
| Кол-во выводов | 3 |
| Материал контакта | Латунь или фосфористая бронза |
| Материал корпуса | PA66, UL94V-2 |
| Темп. диапазон | -25ºC~+85ºC |
| Выдерживаемое напр. | 1000VAC/MIN |
| Сопр. контакта | 0.02Ohm max |
| Примечание | WF-03 шаг 2.54 вилка |
| Сопр. изоляции | 1000 МОм мин |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | Вилка межблочного соединения |
| Горючесть | UL94V-2 |
| Исполнение | S — Straight Male pin |
| Покрытие контакта | Олово 50 мкдюйм поверх никеля 100 мкдюйм |
| Сопротивление изоляции, МОм | 1000 |
| Сопротивление контакта, мОм | 20 |
| Тип разъема | PCB Connector, серия KLS1-2.54, шаг 2.54мм |
| Электрическая прочность, В | 1000 |
| Рабочая температура | -25…+85 °C |
