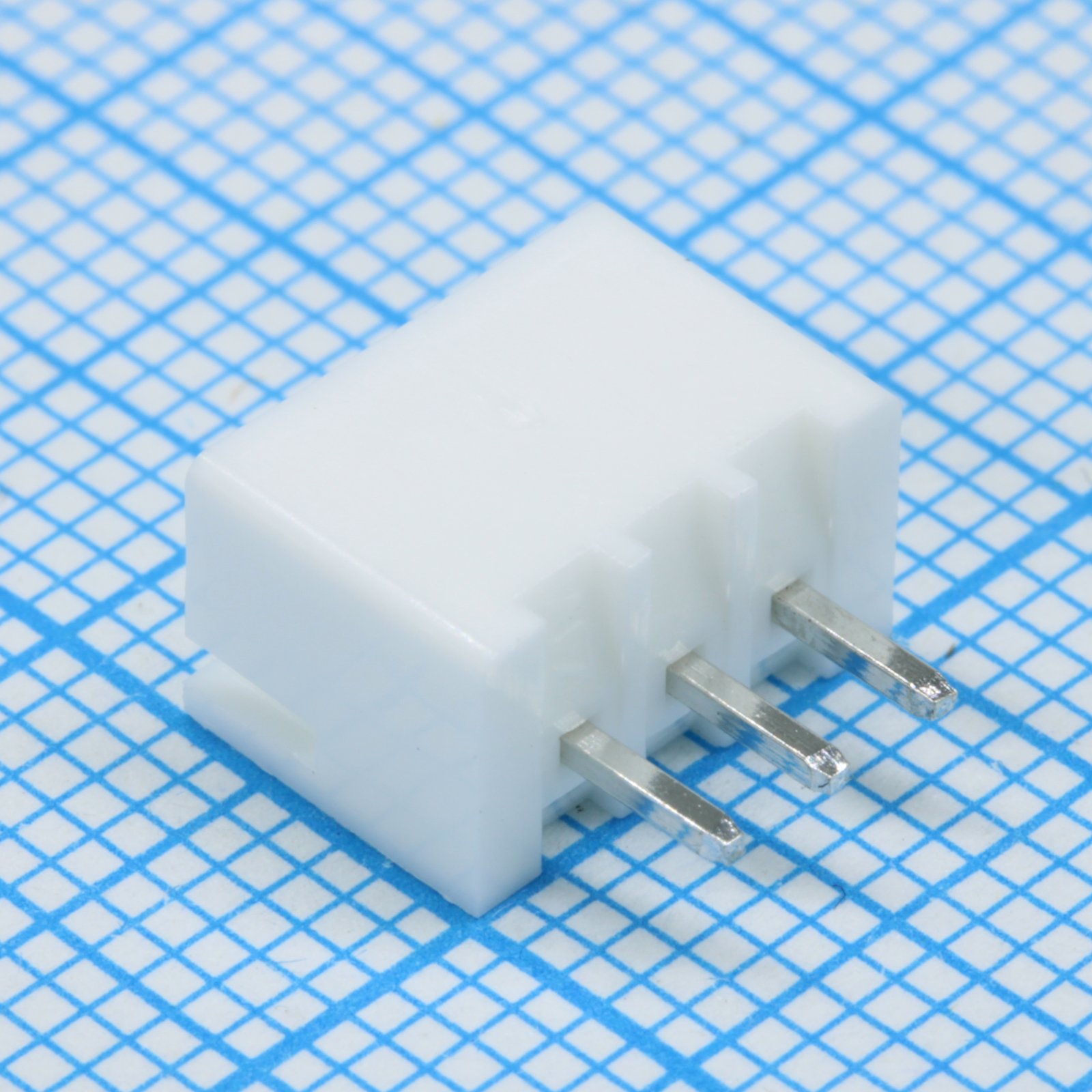

Вилка на плату (ТНТ) 3 контакта шаг 2.5мм
У поставщика
ПроизводительKLS
КатегорияDIP панельки для микросхем
У поставщиков
16 428 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 39
В наличии:9 562 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,06 |
| от 1 840 | 1,66 |
| от 3 040 | 1,44 |
| от 5 120 | 1,26 |
| от 8 480 | 1,14 |
Склад 13
В наличии:6 866 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 244 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,83 |
| от 668 | 2,31 |
| от 1 336 | 1,87 |
| от 4 000 | 1,56 |
| от 6 000 | 1,39 |
Описание
Вилка на плату (THT) от KLS с прямым расположением контактов, рассчитана на 3 позиции с шагом 2,5 мм. Компонент выполнен в серии XH и подходит для соединения «провод-плата»: рассчитан на ток до 3 А и напряжение до 250 В. Корпус из белого PA66 (UL94V-0) обеспечивает работу в диапазоне от -30°C до +90°C. Применяется в бытовой электронике и промышленной автоматике для надежного разъемного соединения.
Технические характеристики
| Шаг | 2.50mm |
| Полюса | 2 to 20P |
| Серия | L-KLS1-2.50-XX-S |
| Тип монтажа | Выводной |
| Описание | 2.50mm Pitch XH Type Wire To Board Connector, Straight Male Pin |
| Артикул | L-KLS1-2.50-03-S |
| Кол-во контактов | 3 |
| Body height mm | 7.0 |
| Ном. ток | 3.0A |
| Ном. напряжение | 250V |
| Applicable wire | AWG #30 to #22 |
| Размеры a мм | 5.00 |
| Размеры B мм | 10.00 |
| Материал контакта | Brass, Tin Plated |
| Материал корпуса | PA66, White |
| Темп. диапазон | -30°C to +90°C |
| Выдерживаемое напр. | 1000V AC/minute |
| Сопр. контакта | <10mΩ |
| Pcb layout pitch mm | 2.5 |
| Сопр. изоляции | >1000MΩ |
| Тип упаковки | Bulk (россыпь) |
| Applicable pcb thickness | 1.6mm |
| Pcb layout hole diameter mm | Φ0.64 |
| Pcb layout solder diameter mm | Φ0.9 |
| Количество контактов | 3 |
| Напряжение, В | 250 |
| Сопротивление изоляции, МОм | 1000 |
| Сопротивление контакта, мОм | 10 |
| Ток, А | 3 |
| Электрическая прочность, В | 1000 |
