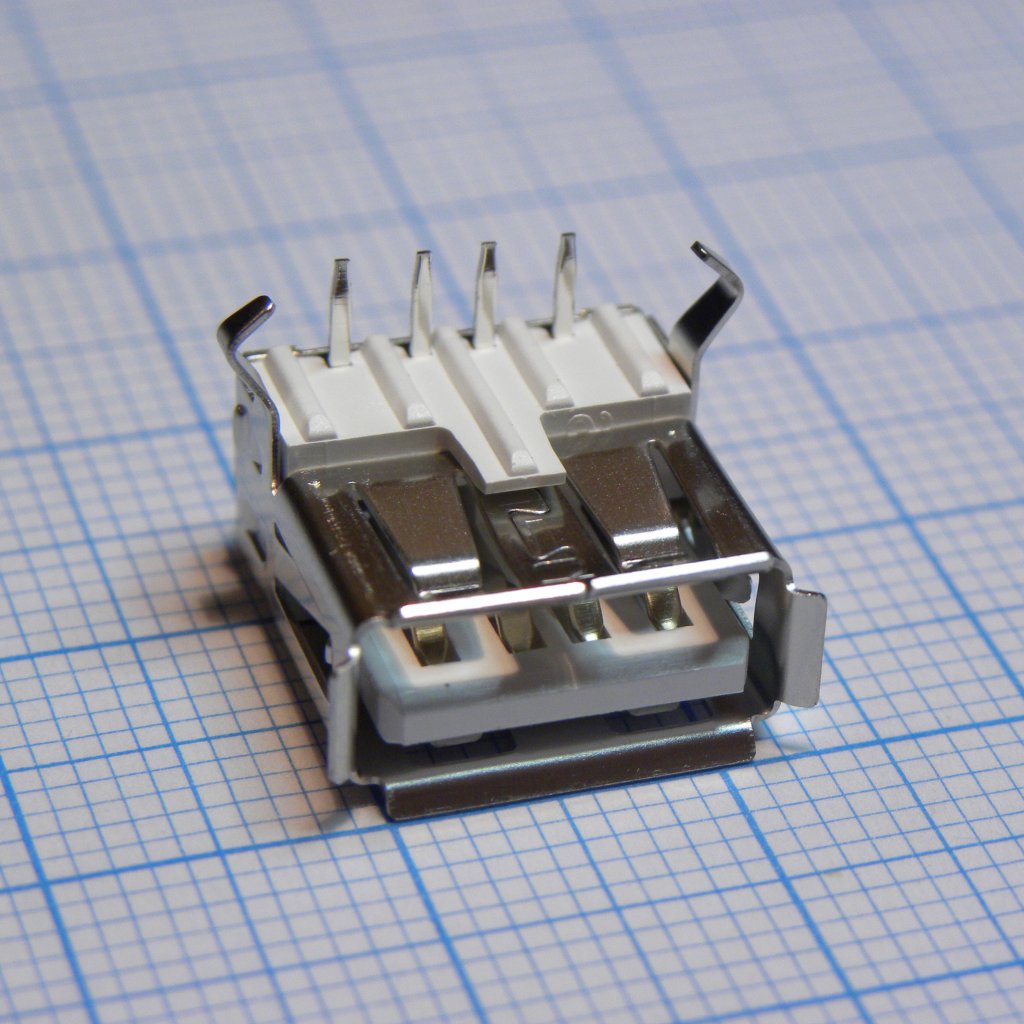

Разъемы / USB mini USB iee1394 разъемы / USB типA розетка с экраном для выводн монтажа / USBA-1F (UBAR-04SW1) (USBA-1J) (L-KLS1-181A-W) / C8332-04AFHBSB0R HSUAN MAO,
У поставщика
ПроизводительKLS
КатегорияРазъёмы USB
У поставщиков
14 267 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт5,25 ₽
Сумма525,00 ₽
В наличии8 562 шт
от 100 штюрлицам и ИП
от 779 — 4,34 ₽ (−17%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии4 581 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийот 500 штюрлицам и ИП
продаётся от 500 штпри 500 — 3,76 ₽
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии1 124 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
продаётся от 200 штпри 200 — 5,27 ₽
100 шт · Склад 39 · 525,00 ₽
Описание
Разъем USB тип A от производителя KLS (HSUAN MAO) представляет собой розетку с экраном, предназначенную для выводного монтажа на печатную плату. Модель L-KLS1-181A-W (также известная как USBA-1F, UBAR-04SW1 или C8332-04AFHBSB0R) обеспечивает надежное подключение стандартных USB-кабелей и защиту от электромагнитных помех благодаря экранированному корпусу. Применяется в блоках питания, панелях ввода-вывода и различном электронном оборудовании для стабильной передачи данных и питания.
Технические характеристики
| Тип | USB |
| Шаг выводов | 2.50 mm / 2.00 mm / 2.50 mm |
| Ширина корпуса | 14.35±0.20 mm |
| Усилие сопряжения | 3.75kgf max |
| Высота корпуса | 10.70±0.30 mm |
| Длина корпуса | 15.40±0.25 mm |
| Тип монтажа | Выводной |
| Тип монтажа | THT |
| Unmated force | 1.02kgf min |
| Тип разъема | USB 2.0 Type A female, right angle, reverse |
| Ном. ток | 1.5А на контакт |
| Соотв. RoHS | Да |
| Материал корпуса | Copper Alloy C2680/SPCC, Nickel plated |
| Ном. напряжение | 30V DC |
| Материал контакта | Copper Alloy C2680, Gold plated mating area, Tin on solder tails |
| Материал корпуса | высокотемпературный термопластик PBT, UL94V-0 |
| Сопр. контакта | 30mΩ max |
| Усилие удержания клеммы | 1.2kgf min |
| Сопр. изоляции | 1000MΩ min |
| Диаметр монтажного отверстия | 0.90 mm (4 holes), 2.30 mm (2 holes) |
| Кол-во контактов | 4 |
| Диэлектрическая прочность | 500V AC |
| Исполнение | угловой, реверсный |
| Напряжение, В | 30 |
| Покрытие контакта | золото в зоне сочленения, олово на выводах |
| Пол разъёма | розетка |
| Сопротивление изоляции, МОм | 1000 |
| Сопротивление контакта, мОм | 30 |
| Тип USB | A |
| Ток, А | 1,5 |
| Электрическая прочность, В | 500 |
