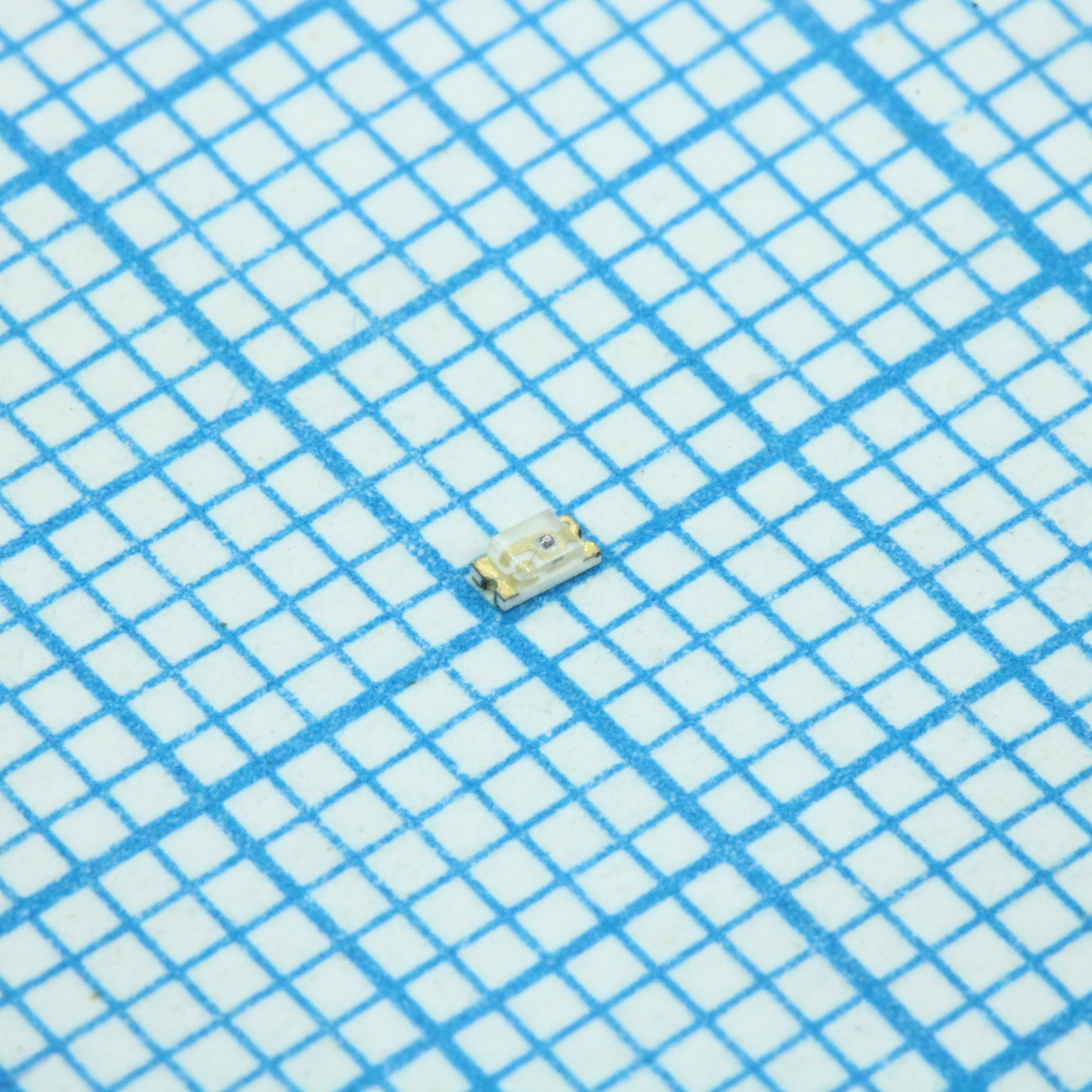

Светодиод L-C191KRCT
У поставщика
У поставщиков
8 469 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:8 469 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,99 |
| от 265 | 6,03 |
| от 529 | 5,22 |
| от 1 058 | 4,61 |
| от 2 115 | 4,19 |
Описание
Светодиод L-C191KRCT от Paralight — яркий SMD-компонент красного свечения. Устройство рассчитано на поверхностный монтаж и отличается компактными размерами. Применяется в индикаторных панелях, бытовой электронике и светосигнальной аппаратуре.
Технические характеристики
| Монтаж | SMD |
| Корпус | SMD Chip LED |
| Тип монтажа | SMD |
| Без свинца | Да |
| Упаковка | 8mm tape on 7 inch diameter reel, 4000pcs/reel |
| Цвет линзы | Water Clear |
| Описание | Surface Mount Device LED, Super Red, Water Clear lens |
| Цвет света | Super Red |
| Артикул | L-C191KRCT |
| Материал чипа | AlInGaP |
| Размеры упаковки | 1.6mm x 0.8mm x 0.8mm (0603/C191 type) |
| Условия хранения | After opening package: 5C to 30C, 70%RH or less, solder within 168 hours (7 days); Before opening package: 5C to 30C, 85%RH or less, use within a year |
| Absolute max ratings | Обратное напряжение: 5V; Esd threshold hbm: 2000V; Рассеиваемая мощность: 75mW; Макс. прямой ток: 80mA (1/10 duty cycle, 0.1ms pulse width); Derating linear from 25C: 0.25mA/C; Wave soldering condition: 260C for 5 seconds, two times max; Диап. темп. хр.: -40 to +85C; Непрерывный прямой ток: 30mA; Диап. раб. темп.: -40 to +85C; Infrared soldering condition: 240C for 10 seconds, two times max |
| Cleaning instructions | Duration: less than 1 minute; Solutions: Ethyl alcohol and isopropyl alcohol; Температура: less than 40C; Ultrasonic cleaning: Use only after confirming no problem under actual conditions |
| Application limitation | Intended for ordinary electronic equipment; consult manufacturer for life/health critical applications |
| Luminous intensity bins | Bin: N; Max: 50.0mcd; Min: 25.0mcd, Bin: P; Max: 80.0mcd; Min: 40.0mcd, Bin: Q; Max: 112.0mcd; Min: 71.0mcd |
| Soldering recommendations | Reflow pre heat: 120~150C, 120 sec max; Recommended solder: SN60 or solder with silver content; Soldering iron power: 20W max; Время оплавления: 10 sec max; Пиковая темп. оплавления: 240C max; Soldering iron temperature: 300C max, 3 sec max, one time only |
| Electro optical characteristics | Угол обзора: 130 deg (2θ1/2); Прямое напряжение: Max: 2.4V; Min: 1.9V; Test condition: IF=20mA; Пиковая длина волны: 639nm; Обратный ток: Max: 100μA; Test condition: VR=5V; Сила света: Min: 25.0mcd; Typ: 40.0mcd; Test condition: IF=20mA; Доминирующая длина волны: 631nm; Полуширина спектр. линии: 17nm |
| Compatible with automatic pick and place | Да |
| Compatible with infrared and wave soldering | Да |
