Светодиод smd 1,6х0,8мм/зеленый/570нм/30мкд/прозрачный/130°
У поставщика
ПроизводительParalight
У поставщиков
346 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:346 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 148 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,70 |
| от 379 | 3,97 |
| от 757 | 3,36 |
| от 1 513 | 2,90 |
| от 4 000 | 2,61 |
Описание

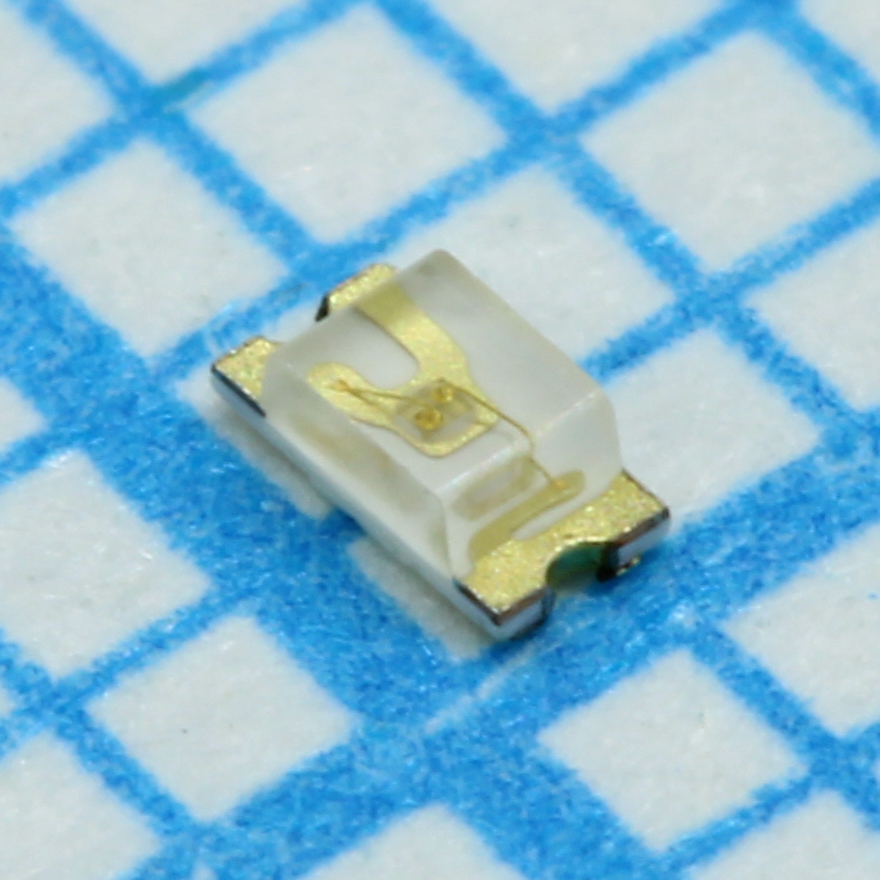

Светодиод SMD от Paralight в миниатюрном корпусе 0603 (1,6х0,8 мм). Излучает зеленый свет с длиной волны 570 нм, яркостью 30 мкд и углом обзора 130°. Прозрачная линза обеспечивает четкое свечение. Подходит для индикации в компактной бытовой электронике и портативных устройствах.
Технические характеристики
| Корпус | 0603 |
| Тип монтажа | SMD |
| Цвет линзы | Water Clear |
| Ширина ленты | 8mm |
| Описание | Surface Mount Device LED, Super Green, Water Clear |
| Цвет света | Super Green |
| Артикул | L-C191KGCT |
| Cleaning time | less than 1 minute |
| Материал кристалла | AlInGaP |
| Диаметр катушки | 7 inch |
| Soldering iron | 300°C max, 3 sec max, one time only, 20W max |
| Обратное напряжение | 5V |
| Taping quantity | 4000PCS |
| Current derating | 0.25mA/°C from 25°C |
| Esd threshold hbm | 2000V |
| Рассеиваемая мощность | 60mW |
| Cleaning solutions | Ethyl alcohol, isopropyl alcohol |
| Bin forward voltage | 4: 1.85-2.05V; 5: 1.95-2.15V; 6: 2.05-2.25V; 7: 2.15-2.35V |
| Доминирующая длина волны | 570nm |
| Мин. прямое напряжение | 2.0V |
| Типовое прямое напряжение | 2.4V |
| Макс. обратный ток | 100µA |
| Wave soldering peak | 260°C max, 5 sec max |
| Cleaning temperature | less than 40°C |
| Макс. прямой ток | 60mA |
| Reflow soldering peak | 240°C max, 10 sec max |
| Storage after opening | 30°C or less, 70%RH or less, solder within 168 hours |
| Bin luminous intensity | M: 16.0-32.0mcd; N: 25.0-50.0mcd; P: 40.0-80.0mcd |
| Мин. сила света | 16.0mcd |
| Типовая сила света | 30.0mcd |
| Storage before opening | 30°C or less, 85%RH or less, use within 1 year |
| Wave soldering preheat | 100°C max, 60 sec max |
| Bin dominant wavelength | GA: 566.0-571.0nm; GB: 569.0-574.0nm |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Пиковая длина волны | 571nm |
| Reflow soldering preheat | 120-150°C, 120sec max |
| Полуширина спектр. линии | 15nm |
| Wave soldering condition | 260°C for 5 seconds, two times max |
| Диап. темп. хр. | -40 to +85°C |
| Viewing angle 2theta half | 130deg |
| Непрерывный прямой ток | 30mA |
| Диап. раб. темп. | -40 to +85°C |
| Infrared soldering condition | 240°C for 5 seconds, two times max |
| Описание (англ.) | Light-emitting diode SMD 1.6x0.8mm/Green/570nm/30mCd/transparent/130° |
| Условия измерения прямого напряжения | IF=20mA |
| Peak forward current condition | 1/10 Duty Cycle, 0.1ms Pulse Width |
| Reverse current test condition | VR=5V |
| Luminous intensity test condition | IF=20mA |
| Dominant wavelength test condition | IF=20mA |
