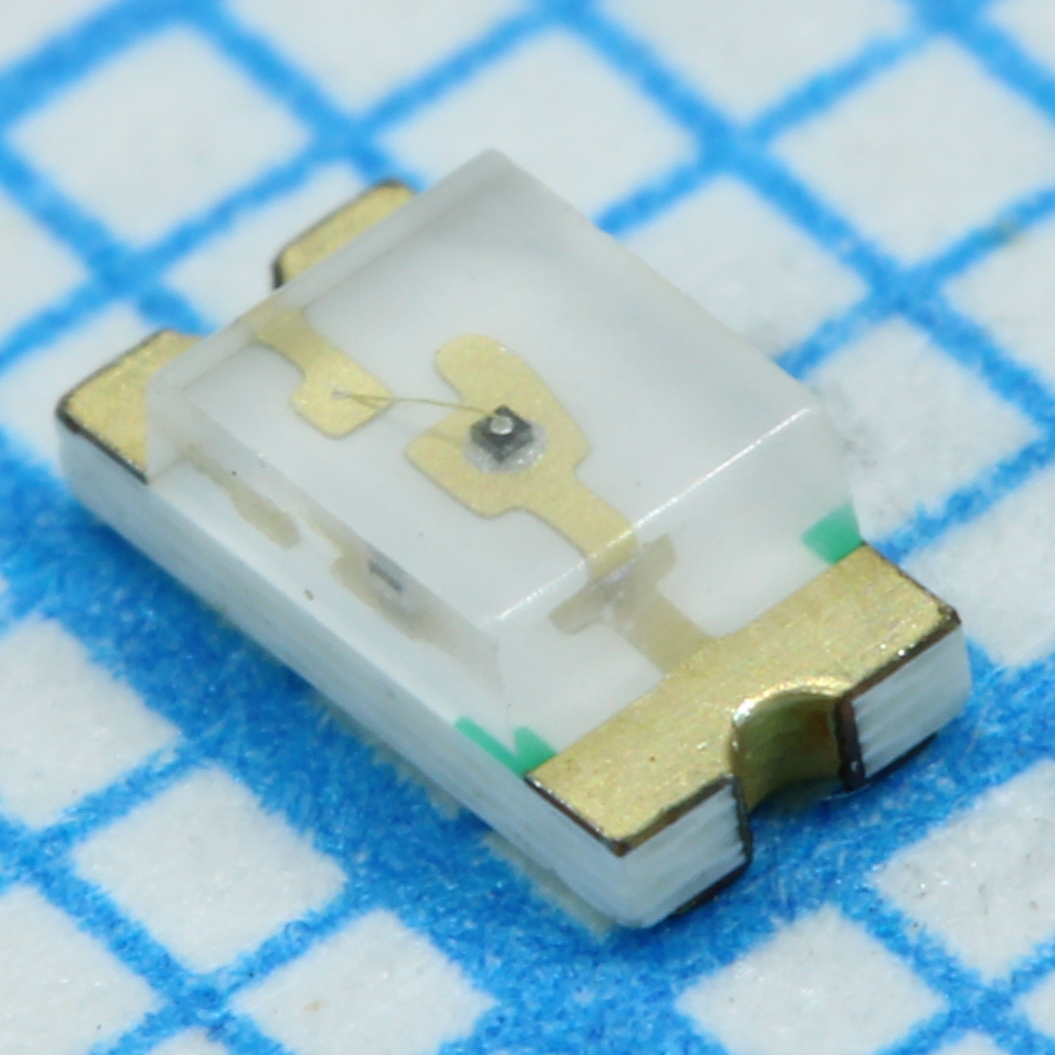

Светодиод smd 3,2x1,6мм/зеленый/570нм/30мкд/прозрачный/130°
У поставщика
ПроизводительParalight
У поставщиков
3 295 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:2 475 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 110 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,28 |
| от 159 | 5,76 |
| от 318 | 5,23 |
| от 636 | 4,75 |
| от 1 271 | 4,39 |
Склад 12
В наличии:820 шт
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,28 |
| от 100 | 6,04 |
| от 1 000 | 5,15 |
Описание
Светодиод SMD от Paralight в компактном корпусе 1206 (3,2x1,6 мм). Излучает зеленый свет с длиной волны 570 нм, яркостью 30 мкд и углом обзора 130°. Прозрачная линза обеспечивает четкое свечение. Подходит для индикации в бытовой электронике и промышленной автоматике.
Технические характеристики
| Корпус | 1206 |
| Тип монтажа | SMD |
| Цвет светодиода | Super Green |
| Кол-во выводов | 2 |
| Размеры | 2.10 x 1.20 x 1.10 mm |
| Цвет линзы | Water Clear |
| Ширина ленты | 8mm |
| Описание | Surface Mount Device LED, Super Green, Water Clear Lens |
| Цвет света | Super Green |
| Артикул | L-C150KGCT |
| Cleaning time | less than 1 minute |
| Материал кристалла | AlInGaP |
| Диаметр катушки | 7 inch |
| Угол обзора | 130° |
| Рейтинг ЭСР HBM | 2000V |
| Soldering iron | 300°C max, 3 sec max (one time only), 20W max |
| Прямое напряжение | 2.0 to 2.4V at IF=20mA |
| Обратный ток | 100µA at VR=5V |
| Обратное напряжение | 5V |
| Taping quantity | 3000pcs per reel |
| Пиковая длина волны | 571nm |
| Current derating | 0.25mA/°C from 25°C |
| Cleaning solvents | Ethyl alcohol, Isopropyl alcohol |
| Esd threshold hbm | 2000V |
| Рассеиваемая мощность | 60mW |
| Cleaning solutions | Ethyl alcohol, isopropyl alcohol |
| Сила света | 16.0 to 30.0 mcd at IF=20mA |
| Размеры упаковки | 2.1mm x 1.1mm x 0.5mm |
| Доминирующая длина волны | 570nm |
| Макс. прямое напряжение | 2.4V |
| Мин. прямое напряжение | 2.0V |
| Типовое прямое напряжение | — |
| Макс. обратный ток | 100μA |
| Макс. обратное напряжение | 5V |
| Wave soldering peak | 260°C max, 5 sec max |
| Доминирующая длина волны | 570nm |
| Bin codes wavelength | GA (566.0-571.0), GB (569.0-574.0) |
| Cleaning temperature | less than 40°C |
| Forward voltage bins | 4: 1.85-2.05, 5: 1.95-2.15, 6: 2.05-2.25, 7: 2.15-2.35 V |
| Чувствит. к влаге | Soldered within 168 hours after opening package |
| Макс. прямой ток | 60mA |
| Макс. рассеиваемая мощность | 60mW |
| Reflow soldering peak | 240°C max, 10 sec max |
| Shelf life after open | 168 hours (7 days) |
| Storage after opening | 30°C or less, 70%RH or less |
| Мин. сила света | 16.0mcd |
| Типовая сила света | 30.0mcd |
| Storage before opening | 30°C or less, 85%RH or less, use within 1 year |
| Wave soldering preheat | 100°C max, 60 sec max |
| Luminous intensity bins | M: 16.0-32.0, N: 25.0-50.0, P: 40.0-80.0 mcd |
| Макс. темп. хр. | 85°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Derating linear from 25c | 0.25mA/°C |
| Dominant wavelength bins | GA: 566.0-571.0, GB: 569.0-574.0 nm |
| Forward current peak max | 60mA |
| Пиковая длина волны | 571nm |
| Reflow soldering preheat | 120~150°C, 120sec max |
| Полуширина спектр. линии | 15nm |
| Wave soldering condition | 260°C for 5 seconds (two times max) |
| Bin codes forward voltage | 4 (1.85-2.05), 5 (1.95-2.15), 6 (2.05-2.25), 7 (2.15-2.35) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Soldering conditions wave | 260°C for 5s max |
| Диап. темп. хр. | -40 to +85°C |
| Цвет свечения | зеленый |
| Непрерывный прямой ток | 30mA |
| Диап. раб. темп. | -40 to +85°C |
| Storage humidity after open | 70%RH max at 30°C |
| Bin codes luminous intensity | M (16.0-32.0), N (25.0-50.0), P (40.0-80.0) |
| Infrared soldering condition | 240°C for 5 seconds (two times max) |
| Storage humidity before open | 85%RH max at 30°C |
| Описание (англ.) | Light-emitting diode SMD 3.2x1.6mm/Green/570nm/30mCd/transparent/130° |
| Forward current continuous max | 30mA |
| Soldering conditions ir reflow | 240°C for 10s max |
| Soldering conditions soldering iron | 300°C for 3s max (not recommended) |
