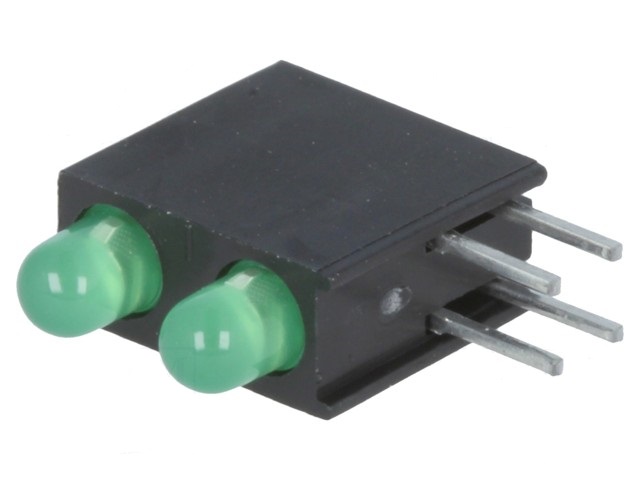

Светодиод в корпусе L-934EB/2GD
У поставщика
У поставщиков
20 413 шт.
Норм. уп.: 500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт76,40 ₽
Сумма534,80 ₽
В наличии8 552 шт
от 7 штюрлицам и ИП
от 52 — 70,70 ₽ (−7%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии11 861 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 14 штюрлицам и ИП
продаётся от 14 штпри 14 — 51,26 ₽
7 шт · Склад 39 · 534,80 ₽
Описание
Светодиод KINGBRIGHT L-934EB/2GD — это двухуровневый индикатор зелёного цвета в корпусе T-1 (3 мм) с диффузной линзой. Работает при типовом прямом напряжении 2,2 В, обеспечивает угол обзора 60° и силу света от 8 до 32 мкд. Подходит для индикации в промышленной автоматике и бытовой электронике.
Технические характеристики
| Кристалл | Зелёный (GaP) |
| Корпус | T-1 (3mm) |
| Тип светодиода | GaP (Gallium Phosphide) |
| Тип монтажа | Выводной |
| Компонент | L-934EB/2GD |
| Цвет светодиода | Зелёный |
| Тип линзы | GREEN DIFFUSED |
| Размеры | 3mm |
| Ёмкость | 45pF |
| Описание | T-1 (3mm) Bi-Level LED Indicator |
| Артикул | L-934EB/2 |
| Расстояние между выводами | measured where leads emerge from package |
| Совместимость с ИС | Да |
| Тип монтажа | THT |
| Угол обзора | 60° |
| Ёмкость, пФ | 45 |
| Пиковая длина волны | 565nm |
| Обратное напряжение | 5V |
| Высокая надёжность | Да |
| Pre trimmed leads | Да |
| Обратное напряжение, В | 5 |
| Угол обзора | 60 |
| Пик. длина волны | 565 |
| Широкий угол обзора | Да |
| Lead soldering note | 4mm below package base |
| Рассеиваемая мощность, мВт | 105 |
| Dc forward current mA | 25 |
| Прямое напряжение макс., В | 2.5 |
| Тип. прямое напряжение, В | 2.2 |
| Макс. сила света | 32mcd |
| Мин. сила света | 8мкд |
| Обратный ток, макс., мкА | 10 |
| Обратное напряжение теста, В | 5 |
| Spectral half width nm | 30 |
| Макс. прямое напряжение | 2.5V |
| Прямое напряжение типовое | 2.2V |
| Пиковый прямой ток, мА | 150 |
| Reverse current maximum | 10μA |
| Полуширина спектральной линии | 30nm |
| Макс. темп. хр. | +85°C |
| Мин. темп. хр. | -40°C |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Power dissipation maximum | 105mW |
| Dc forward current maximum | 25mA |
| Температура пайки выводов | 260°C в течение 5 секунд |
| Макс. сила света, мкд | 32 |
| Сила света мин. | 8 |
| Условия теста емкости | VF=0V; f=1MHz |
| Ток теста прямого напряжения | 20mA |
| Peak forward current maximum | 150mA |
| Рабочая и температура хранения | -40°C to +85°C |
| Forward voltage test current mA | 20 |
| Ток измерения силы света | 10mA |
| Условия пикового прямого тока | 1/10 Duty Cycle, 0.1ms Pulse Width |
| Luminous intensity test current mA | 10 |
| Диаметр, мм | 3 |
| Цвет | Зелёный |
