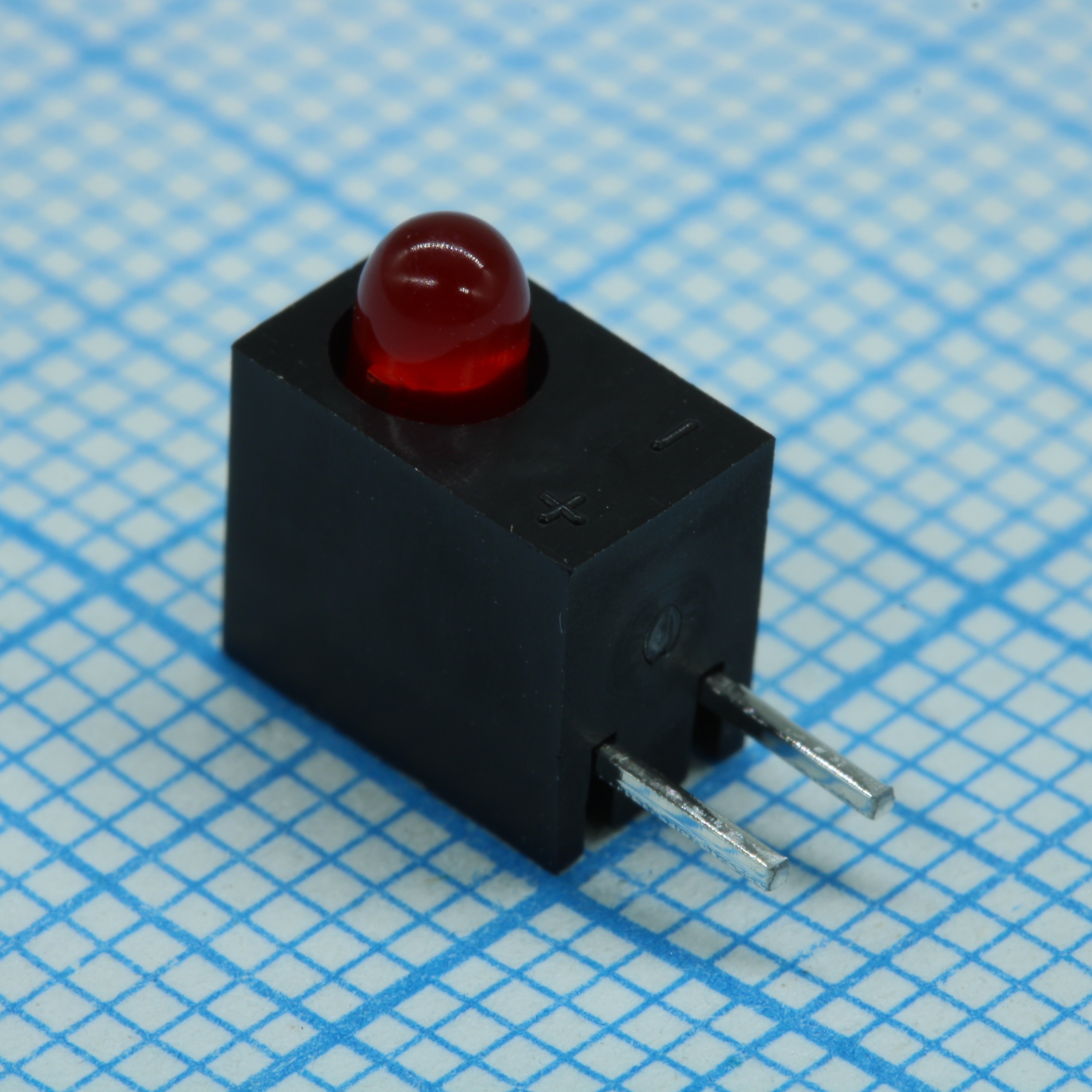

Светодиод в корпусе L-934CB/1SURDK
У поставщика
У поставщиков
2 419 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:2 416 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 26,59 |
| от 85 | 24,01 |
| от 169 | 21,88 |
| от 337 | 20,26 |
| от 1 000 | 19,06 |
Склад 39
В наличии:3 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,57 |
| от 177 | 19,94 |
| от 293 | 18,44 |
| от 487 | 17,26 |
| от 813 | 16,43 |
Описание
Светодиод L-934CB/1SURDK производства Kingbright — это яркий красный светодиод в цилиндрическом корпусе с линзой. Компонент предназначен для индикации и подсветки, отличается стабильным свечением и низким энергопотреблением. Применяется в панелях управления, бытовой технике и промышленной автоматике.
Технические характеристики
| Тип | Светодиод |
| Корпус | T-1 (3mm) |
| Тип монтажа | Выводной |
| Цвет | Красный |
| Тип линзы | Red Diffused |
| Black case | Да |
| Размеры | 3mm diameter (T-1), tolerance ±0.25mm unless otherwise noted |
| Ёмкость | 35pF |
| Описание | T-1 (3mm) Single-Level Circuit Board Indicator, Hyper Red AlGaInP on GaAs substrate LED |
| Артикул | L-934CB/1SURDK |
| Применение | Status indicator, Illuminator, Signage applications, Decorative and entertainment lighting, Commercial and residential architectural lighting |
| Без галогенов | Да |
| Угол обзора | 50° |
| Цвет излучения | Hyper Red |
| Соотв. RoHS | Да |
| Пиковая длина волны | 645nm @20mA |
| Материал корпуса | Type 66 nylon |
| Esd threshold hbm | 3000V |
| Housing ul rating | 94V-0 |
| Pre trimmed leads | Да |
| Спектральная ширина | 28nm @20mA |
| Условия хранения | ≤30°C, RH <60%; assemble within 72 hours of opening; bake 30+10/-0 hours at 85~100°C if opened >1 week |
| Доминирующая длина волны | 630nm @20mA |
| Макс. прямое напряжение | 2.5V @20mA |
| Типовое прямое напряжение | 1.95V @20mA |
| Макс. обратный ток | 10μA @5V |
| Макс. обратное напряжение | 5V |
| Прямой ток | 20 мА |
| Макс. рассеиваемая мощность | 75mW |
| Постоянный прямой ток макс. | 30mA |
| Мин. сила света | 400mcd @20mA |
| Типовая сила света | 900mcd @20mA |
| Профиль пайки волной | Preheat ≤105°C, peak 245~255°C for 3 seconds (5 seconds max), no more than one pass |
| Макс. темп. перехода | 115°C |
| Пиковый прямой ток макс. | 185mA (1/10 duty cycle, 0.1ms pulse width) |
| Допуск прямого напр. | ±0.1V |
| Диап. темп. хр. | -40°C to +85°C |
| Диап. раб. темп. | -40°C to +85°C |
| Luminous intensity tolerance | ±15% |
| Dominant wavelength tolerance | ±1nm |
| Прямое напряжение | 2.0 В |
| Тепловое сопротивление переход-среда | 670°C/W |
| Lead solder temperature 2mm below base | 260°C for 3 seconds |
| Lead solder temperature 5mm below base | 260°C for 5 seconds |
| Temperature coefficient forward voltage | -1.9mV/°C |
| Temperature coefficient peak wavelength | 0.14nm/°C |
| Thermal resistance junction solder point | 440°C/W |
| Temperature coefficient dominant wavelength | 0.05nm/°C |
