Светодиодный модуль 4LEDх3мм/зеленый/568нм/10-25мкд/50°
У поставщика
ПроизводительKINGBRIGHT
У поставщиков
2 399 шт.
Норм. уп.: 120
Цены поставщиков
Склад 13
В наличии:2 399 шт
Срок поставки: до недели
Норм. уп.: 120
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 92,71 |
| от 23 | 86,09 |
| от 45 | 80,68 |
| от 90 | 76,64 |
| от 240 | 73,62 |
Описание

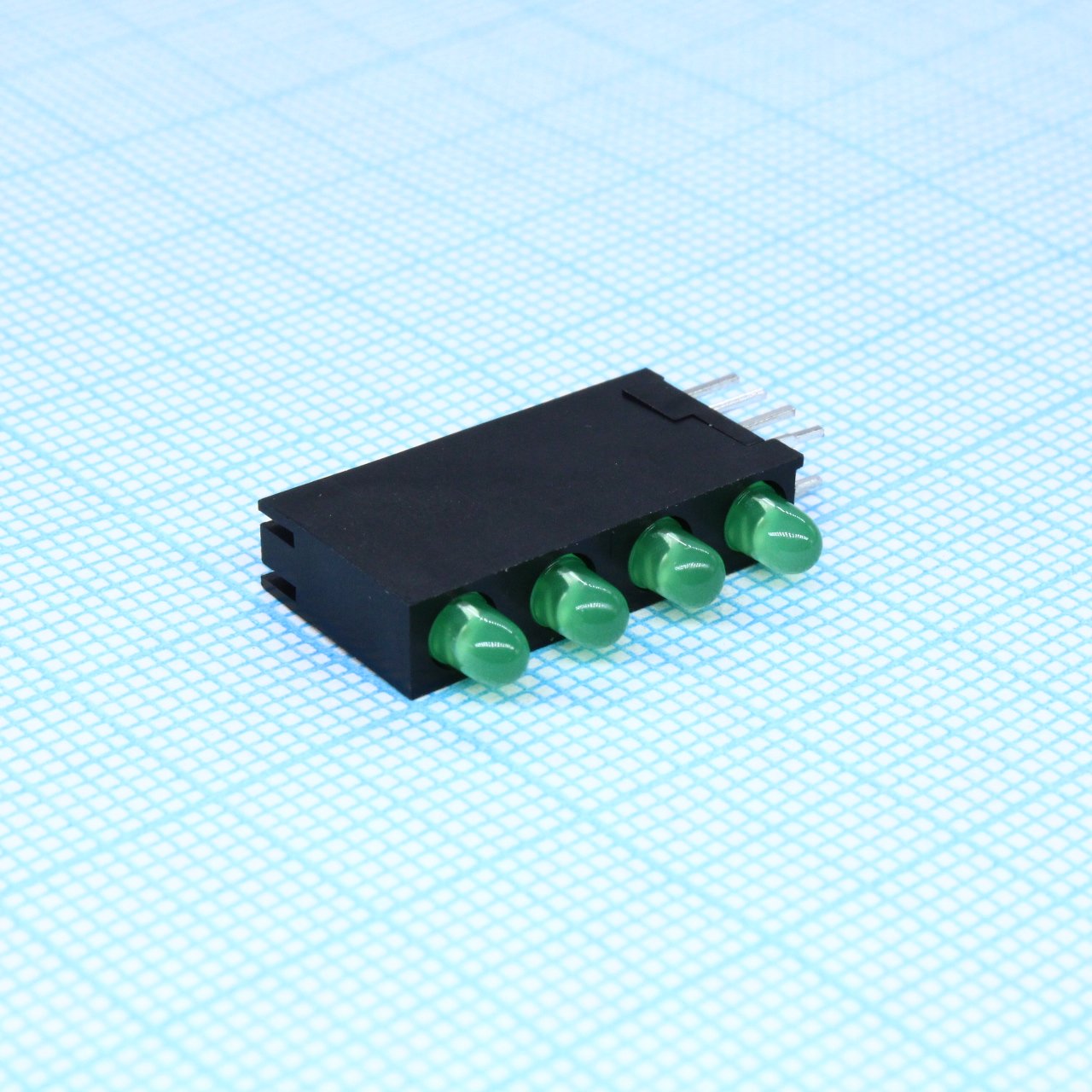

Светодиодный модуль KINGBRIGHT L-7104SB/4GD — это сборка из четырёх зелёных светодиодов в корпусе T1 (3 мм). Устройство имеет длину волны 568 нм, силу света от 10 до 25 мкд и угол свечения 50°. Применяется в качестве индикации в промышленной автоматике и измерительных приборах.
Технические характеристики
| RoHS | RoHS compliant |
| Корпус | T1 (3mm) |
| Led size | 3mm (T-1) |
| Тип монтажа | tht (сквозное отверстие) |
| Тип линзы | Green Diffused |
| Ёмкость | 15pF |
| Описание | T-1 (3mm) Quad-Level Circuit Board Indicator |
| Артикул | L-7104SB/4GD |
| Применение | Status indicator, illuminator, signage, decorative/entertainment lighting, architectural lighting |
| Расстояние между выводами | Measured where leads emerge from package |
| Угол обзора | 50° (2θ1/2) |
| Цвет излучения | Green (GaP) |
| Number of leds | 4 |
| Wave soldering | Preheat ≤105°C, peak 245-255°C for 3s (max 5s), one pass |
| Пиковая длина волны | 565nm |
| Обратное напряжение | 5V |
| Материал корпуса | Type 66 nylon |
| Esd threshold hbm | 8000V |
| Housing ul rating | 94V-0 |
| Рассеиваемая мощность | 62.5mW |
| Постоянный прямой ток | 25mA |
| Спектральная ширина | 30nm |
| Условия хранения | ≤30°C, RH <60%; if opened >1 week bake 30h at 85-100°C |
| Доминирующая длина волны | 568nm |
| Макс. прямое напряжение | 2.4V @ 10mA |
| Типовое прямое напряжение | 2.0V @ 10mA |
| Макс. обратный ток | 10μA @ VR=5V |
| Темп. хранения | -40 to +85°C |
| Допуск размеров | ±0.25mm (0.01") unless otherwise noted |
| Темп. перехода | 110°C |
| Макс. прямой ток | 140mA (1/10 duty cycle, 0.1ms pulse width) |
| Раб. температура | -40 to +85°C |
| Мин. сила света | 10mcd @ 10mA |
| Типовая сила света | 25mcd @ 10mA |
| Температура пайки выводов | 260°C for 3 seconds (2mm below package base); 260°C for 5 seconds (5mm below package base) |
| Тип упаковки | Tube (туба) |
| Luminous intensity tolerance | ±15% |
| Описание (англ.) | 3mm 4-level led lamp/green 568nm/green diffused/10-25mcd/50° |
