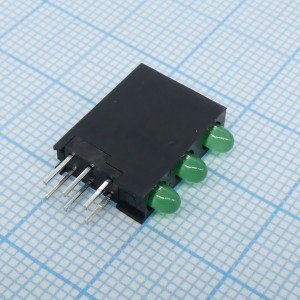

Модуль светодиодный L-7104SA/3GD
У поставщика
У поставщиков
1 682 шт.
Норм. уп.: 125
Цены поставщиков
Склад 13
В наличии:1 091 шт
Срок поставки: до недели
Норм. уп.: 125
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 75,37 |
| от 51 | 70,22 |
| от 125 | 66,14 |
| от 250 | 62,55 |
| от 500 | 60,13 |
Склад 39
В наличии:591 шт.
Срок поставки: до недели
Норм. уп.: 125
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 99,12 |
| от 40 | 92,42 |
| от 68 | 88,69 |
| от 113 | 85,71 |
| от 189 | 83,33 |
Описание
Светодиодный модуль KINGBRIGHT L-7104SA/3GD — это трёхуровневый зелёный индикатор в круглом корпусе T-1 (3 мм) с диффузной линзой. Работает при прямом напряжении до 2,5 В, рассеивает мощность 62,5 мВт и имеет угол обзора 40°. Применяется в промышленной автоматике и контрольных панелях для визуальной индикации состояния.
Технические характеристики
| RoHS | Соответствует |
| Цвет | Зелёный |
| Примечания | Luminous intensity/Flux +/-15%; wavelength +/-1nm; forward voltage +/-0.1V |
| Корпус | T-1 (3mm) |
| Тип монтажа | Выводной |
| Тип линзы | Green Diffused |
| Допуск, % | 0,25 |
| Размеры | 3mm diameter |
| Ёмкость | 15 pF |
| Описание | T-1 (3mm) TRI-LEVEL LED INDICATOR, Green |
| Артикул | L-7104SA/3GD |
| Расстояние между выводами | 2.54mm (0.1") |
| Led material | Gallium Phosphide (GaP) |
| Угол обзора | 40° |
| Соотв. RoHS | Да |
| Прямое напряжение | 2.2V typ, 2.5V max at IF=20mA |
| Пиковая длина волны | 565 nm |
| Обратный ток | 10 µA |
| Обратное напряжение | 5 V |
| Материал корпуса | Type 66 nylon |
| Housing ul rating | 94V-0 |
| Рассеиваемая мощность | 62.5 mW |
| Постоянный прямой ток | 25mA |
| Сила света | 10mcd min, 25mcd typ at 10mA |
| Размеры упаковки | T-1 (3mm); tolerance ±0.25mm unless otherwise noted |
| Доминирующая длина волны | 568 nm |
| Макс. прямое напряжение | 2.5 V |
| Типовое прямое напряжение | 2.2 V |
| Темп. хранения | -40°C to +85°C |
| Тестовый прямой ток | 20 mA |
| Макс. прямой ток | 140mA (1/10 duty cycle, 0.1ms pulse width) |
| Раб. температура | -40°C to +85°C |
| Постоянный прямой ток макс. | 25 mA |
| Мин. сила света | 10 mcd |
| Типовая сила света | 25 mcd |
| Температура пайки выводов | 260°C for 3 seconds (2mm below package base), 260°C for 5 seconds (5mm below package base) |
| Пиковый прямой ток макс. | 140 mA |
| Полуширина спектр. линии | 30 nm |
| Диап. темп. хр. | -40°C to +85°C |
| Capacitance test frequency | 1MHz |
| Lead solder temperature 2mm | 260°C for 3 seconds |
| Lead solder temperature 5mm | 260°C for 5 seconds |
| Диап. раб. темп. | -40°C to +85°C |
| Диаметр, мм | 3 |
| Тип | светодиод |
