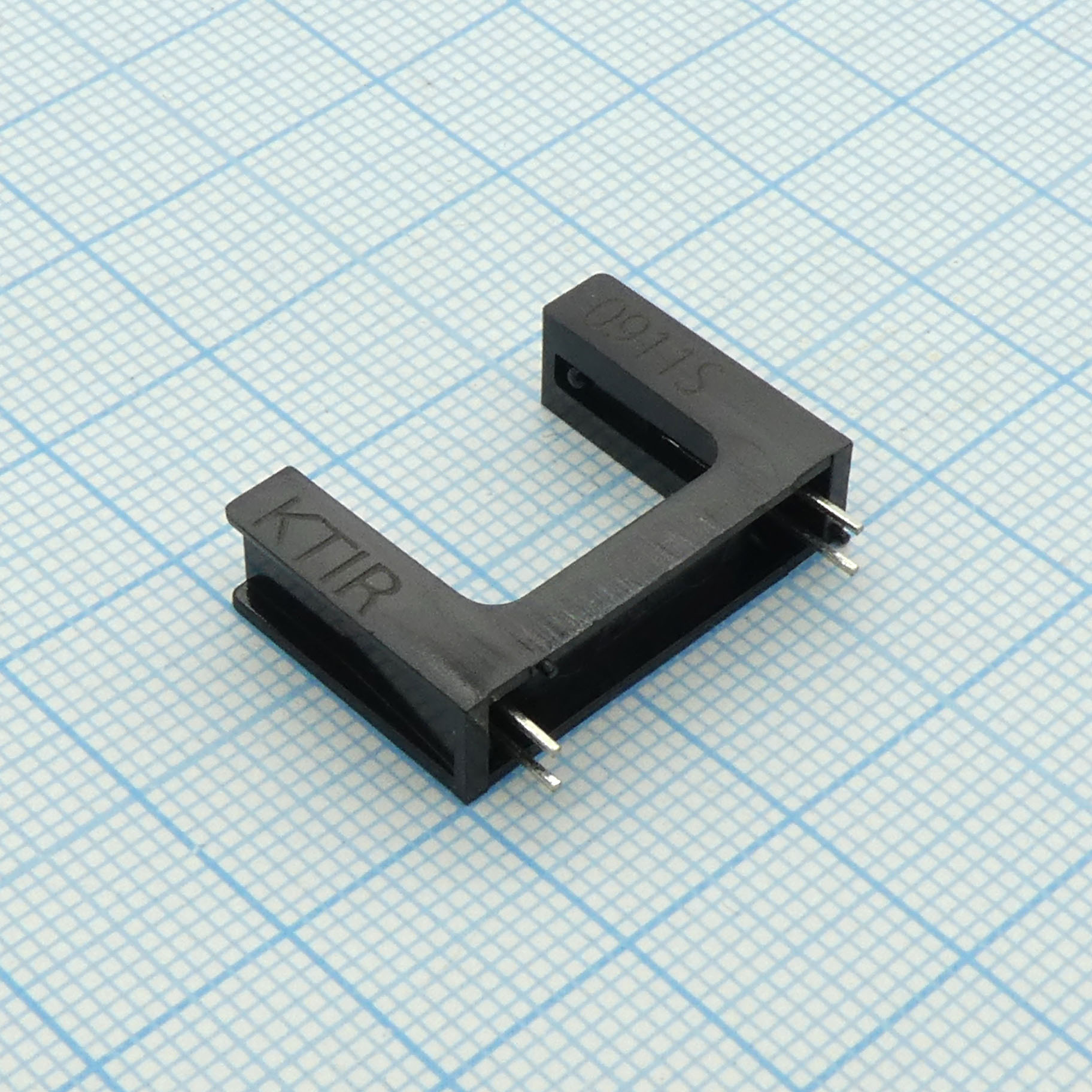

Датчик оптический KTIR0911S
У поставщика
У поставщиков
718 шт.
Норм. уп.: 80
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 159,90 |
| от 6 | 149,24 |
| от 12 | 143,91 |
| от 25 | 136,45 |
Цены поставщиков
Склад 13
В наличии:693 шт
Срок поставки: до недели
Норм. уп.: 80
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 134,37 |
| от 17 | 125,30 |
| от 34 | 117,91 |
| от 80 | 112,39 |
| от 160 | 108,28 |
Склад 39
В наличии:25 шт.
Срок поставки: до недели
Норм. уп.: 80
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 116,15 |
| от 36 | 108,67 |
| от 60 | 104,51 |
| от 100 | 101,18 |
| от 167 | 98,50 |
Описание
Оптический датчик KTIR0911S от KINGBRIGHT представляет собой компактный оптоэлектронный компонент, предназначенный для бесконтактного обнаружения объектов. Устройство объединяет в одном корпусе излучатель и приёмник, что упрощает монтаж и интеграцию в системы автоматики. Применяется в детекторах движения, концевых выключателях и счётчиках продукции для точного распознавания положения предметов.
Технические характеристики
| Тип | photo-interrupter |
| Тип | Фототранзистор |
| Тип монтажа | Выводной |
| Артикул | KTIR0911S |
| Корпус | SMD |
| Макс. время спада | 20μs |
| Тип. время спада | 4μs |
| Макс. время нарастания | 25μs |
| Тип. время нарастания | 5μs |
| Соотв. RoHS | Да |
| Макс. прямой ток | 50mA |
| Макс. прямое напряжение | 1.5V |
| Мин. прямое напряжение | 1.0V |
| Типовое прямое напряжение | 1.2V |
| Макс. обратный ток | 10μA |
| Макс. обратное напряжение | 6V |
| Макс. ток коллектора | 20mA |
| Длина волны | 940 нм |
| Response time condition | V_CE=2V, I_C=2mA, R_L=100Ω |
| Прямое напряжение | I_F=20mA |
| Reverse current condition | V_R=6V |
| Температура пайки макс. | 260°C (5s, 1/16 inch from body) |
| Диап. темп. хр. | -40~+100°C |
| Темновой ток коллектора макс. | 100nA |
| Current transfer ratio typ | 9.5% |
| Диап. раб. темп. | -25~+85°C |
| Power dissipation input max | 75mW |
| Peak emission wavelength typ | 940nm |
| Макс. напр. К-Э | 35V |
| Макс. Uэк | 6V |
| Макс. Pк | 75mW |
| Peak sensitivity wavelength typ | 900nm |
| Collector dark current condition | V_CE=20V |
| Current transfer ratio condition | I_F=20mA, V_CE=5V |
| Peak emission wavelength condition | I_F=5mA |
| Напряжение насыщения коллектор-эмиттер макс. | 0.4V |
| Условия напряжения насыщения КЭ | I_C=1mA, I_F=40mA |
