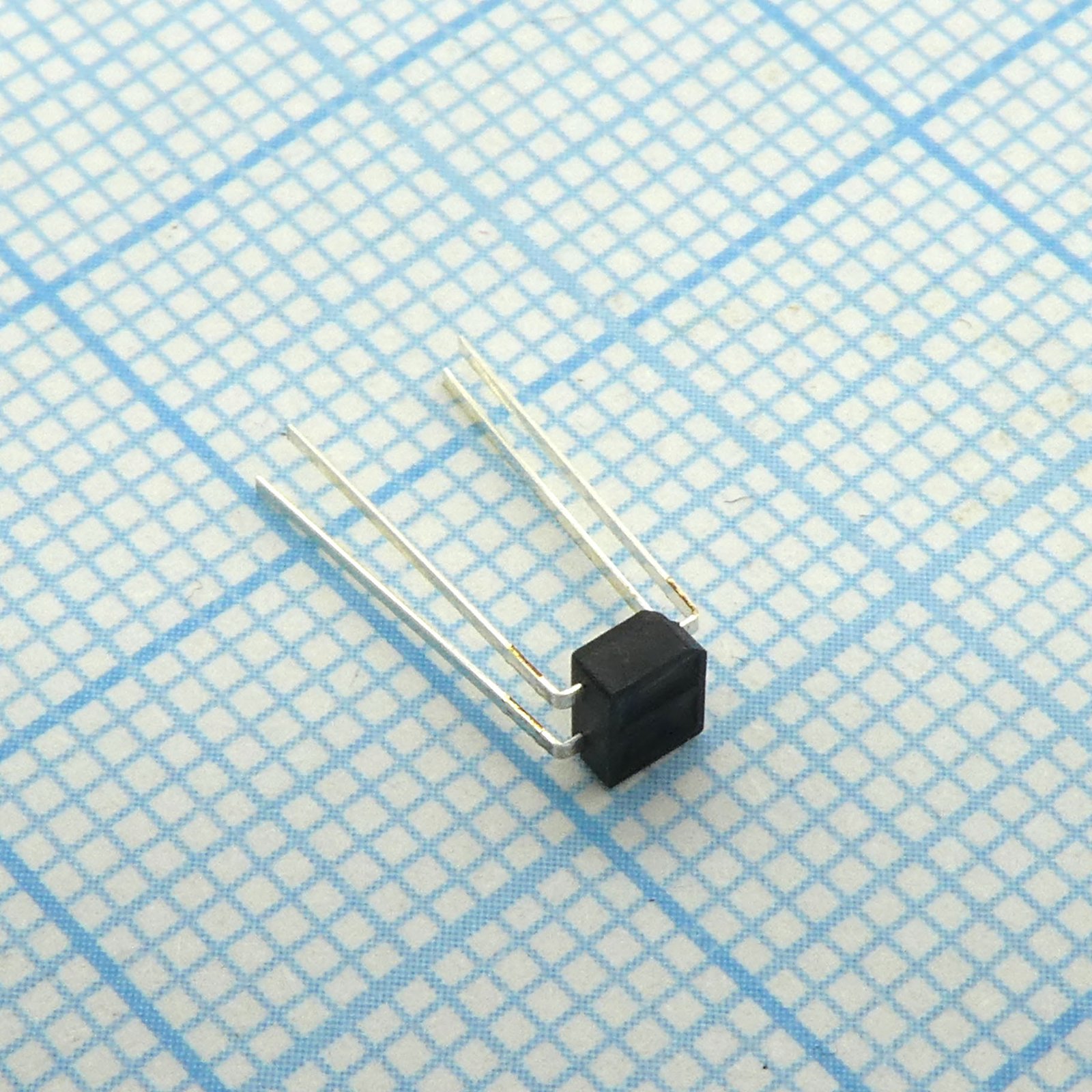

Оптический датчик на отражение 940нМ
У поставщика
ПроизводительKINGBRIGHT
КатегорияДатчики оптические, датчики света
У поставщиков
4 832 шт.
Норм. уп.: 150
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт64,80 ₽
Сумма972,00 ₽
+ доплата 490,00 ₽
В наличии4 832 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
от 56 — 60,28 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 972,00 ₽. До заказа без доплаты не хватает 16 328,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
15 шт · Склад 13 · 972,00 ₽
Описание
Оптический датчик на отражение от Kingbright с длиной волны 940 нМ. Выполнен на фотодатчике с выходным током 100–250 мкА (бин E), поставляется в тубе. Применяется в системах детекции объектов и промышленной автоматике.
Технические характеристики
| Тип | Reflective Photointerrupter (Optical Sensor) |
| Корпус | Subminiature through-hole |
| Тип монтажа | Выводной |
| Бины | E: 10-120 μA; F: 100-250 μA; G: 200-400 μA; Condition: I_F=4 mA, V_CE=2 V |
| Время спада | Max: 100 μs; Typ: 20 μs; Condition: V_CE=2 V, I_C=100 μA, R_L=1 kΩ, d=1 mm |
| Время нарастания | Max: 100 μs; Typ: 20 μs; Condition: V_CE=2 V, I_C=100 μA, R_L=1 kΩ, d=1 mm |
| Длина волны | 940 nm |
| Артикул | KTIR0811S |
| Тип эмиттера | IR LED |
| Тип детектора | Phototransistor |
| Соотв. RoHS | Да |
| Прямое напряжение | Max: 1.5 V; Min: 1.0 V; Typ: 1.2 V; Condition: I_F=20 mA |
| Макс. прямой ток | 50 mA |
| Макс. ток утечки | 0.1 μA |
| Макс. обратный ток | 10 μA |
| Макс. обратное напряжение | 6 V |
| Примечание | BIN CODE E (Ic=100~250uA) |
| Макс. ток коллектора | 20 mA |
| Температура пайки | 260 °C (1/16 inch from body for 5 seconds) |
| Темновой ток коллектора | Max: 100 nA; Typ: 1 nA; Condition: V_CE=20 V |
| Диапазон тока коллектора | 10 to 400 μA |
| Тип упаковки | Tube (туба) |
| Условия измерения тока утечки | without reflective object, I_F=4 mA, V_CE=2 V |
| Диап. темп. хр. | -40 to 100 °C |
| Peak forward current pulse | 1 A (pulse width ≤100 μs, duty cycle 1%) |
| Условия измерения тока коллектора | I_F=4 mA, V_CE=2 V, with reflective object (d=1 mm) |
| Макс. рассеиваемая мощность входа | 75 mW |
| Диап. раб. темп. | -25 to 85 °C |
| Описание (англ.) | Photointerrupter Reflective Phototransistor |
| Макс. напр. К-Э | 35 V |
| Макс. Uэк | 6 V |
| Макс. Pк | 75 mW |
