Биполярный транзистор, NPN, 40 В, 0.5 А, 0.625 Вт
У поставщика
ПроизводительKEC
КатегорияТранзисторы биполярные (BJTs)
У поставщиков
13 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:13 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,38 |
| от 43 | 7,75 |
| от 74 | 7,08 |
| от 148 | 6,56 |
| от 295 | 6,12 |
Описание

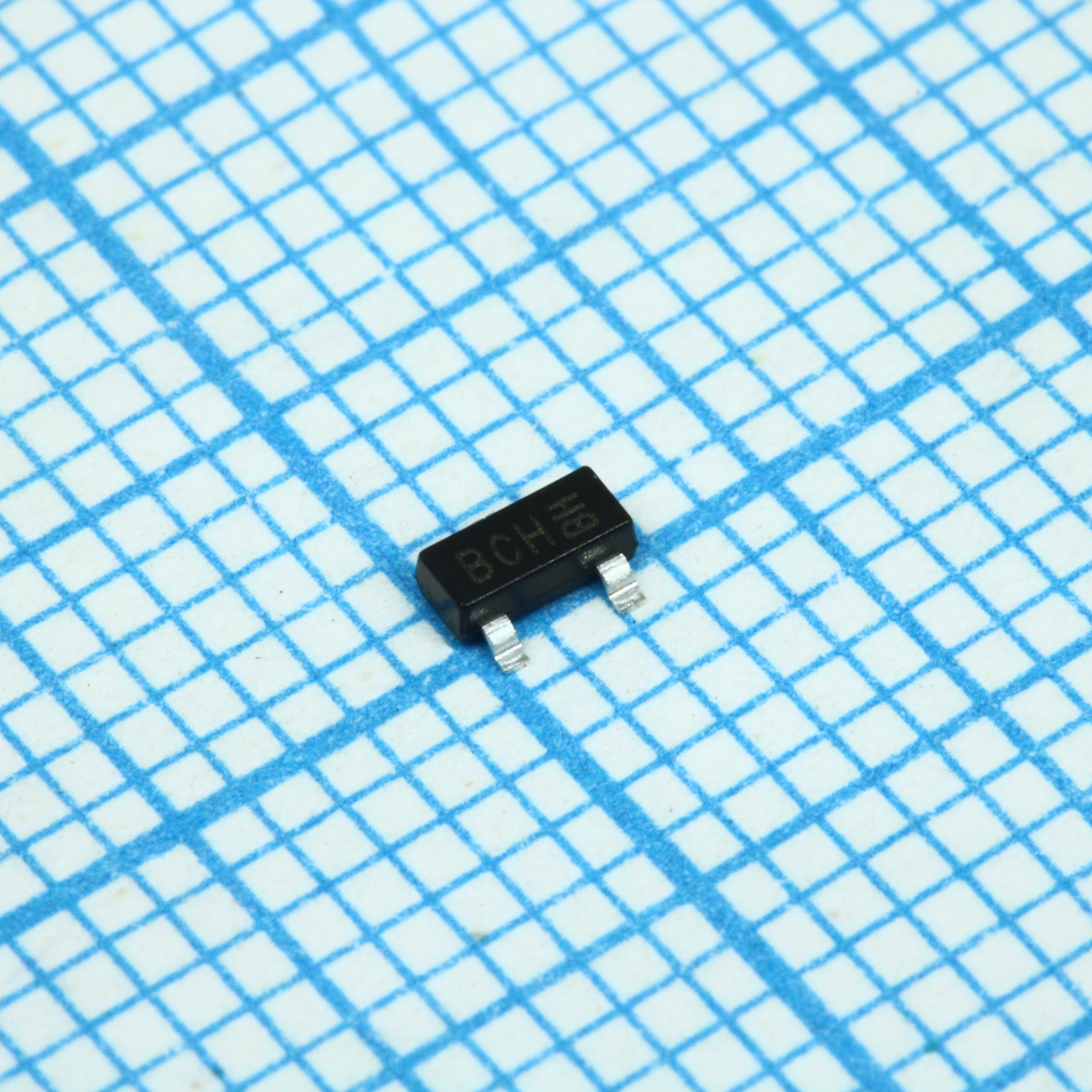

Биполярный NPN-транзистор от KEC в миниатюрном корпусе SOT-23. Рассчитан на напряжение до 40 В, ток до 0.5 А и мощность 0.625 Вт. Подходит для коммутации и усиления сигналов в бытовой электронике и промышленной автоматике.
Технические характеристики
| Тип | NPN Epitaxial Planar Transistor |
| Цоколевка | 1: Emitter; 2: Base; 3: Collector |
| Маркировка | BC |
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Компонент | KTC9013S-H-RTK/P |
| Размеры | A: 2.93 ± 0.20mm; B: 1.30 +0.20/-0.15mm; C: 1.30mm MAX; D: 0.40 +0.15/-0.05mm; E: 2.40 +0.30/-0.20mm; G: 1.90mm; H: 0.95mm; J: 0.13 +0.10/-0.05mm; K: 0.00~0.10mm; L: 0.55mm; M: 0.20mm MIN; N: 1.00 +0.20/-0.10mm; P: 7mm |
| Применение | General Purpose, Switching |
| Комплементарный аналог | KTC9012S |
| Квалификация | Suffix U: AEC-Q101 |
| Коэф. усиления DC | 96-246 |
| Emitter current | -500mA |
| Ток коллектора | 500mA |
| Напряжение база-эмиттер | 1.0V |
| Напряжение эмиттер-база | 5V |
| Темп. перехода | 150°C |
| Частота перехода | 140MHz |
| Dc current gain class | H:144~202 |
| Напряжение коллектор-база | 40V |
| Ток отсечки эмиттера | 0.1µA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Ток отсечки коллектора | 0.1µA |
| Напряжение коллектор-эмиттер | 30V |
| Диап. темп. хр. | -55~150°C |
| Мощн. коллектора | 350mW |
| Выходная емкость коллектора | 7.0pF |
| Описание (англ.) | Bipolar transistor, NPN, 40 V, 0.5 A, 0.625 W |
| Напряжение насыщения коллектор-эмиттер | 0.25V |
