Документация
Биполярный транзистор, NPN, 120 В, 0.1 А, 625 мВт, (Комплементарная пара KTА1268)
У поставщика
ПроизводительKEC
КатегорияТранзисторы биполярные (BJTs)
У поставщиков
624 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:624 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,48 |
| от 34 | 20,72 |
| от 68 | 19,08 |
| от 135 | 17,85 |
| от 269 | 16,73 |
Описание

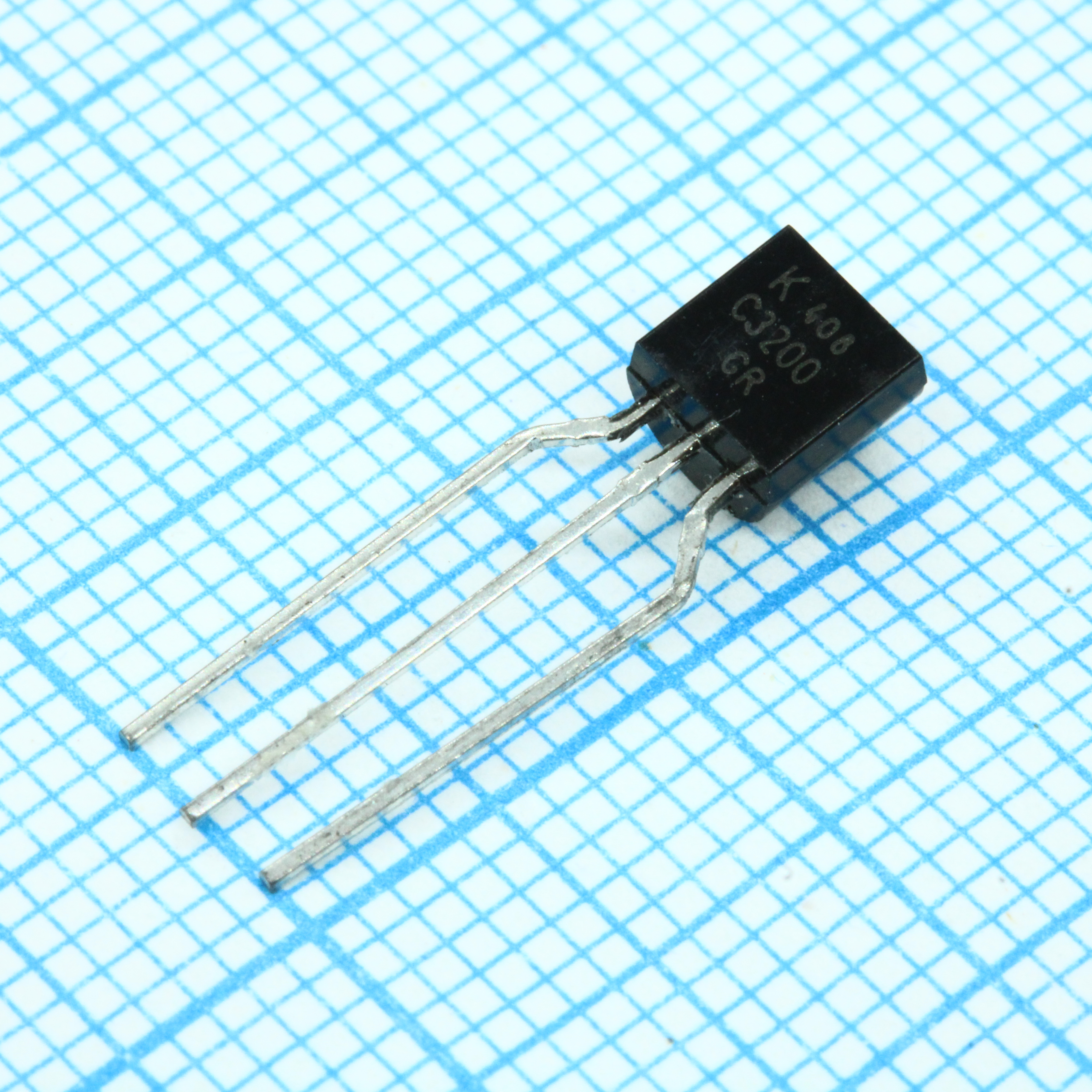

Биполярный NPN транзистор KTC3200GR от производителя KEC. Работает при напряжении до 120 В, токе до 0,1 А и мощности 625 мВт, выпускается в корпусе TO92. Применяется в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Bipolar Transistor |
| Цоколевка | 1: Emitter; 2: Collector; 3: Base |
| Корпус | TO-92 |
| Тип монтажа | Выводной |
| Полярность | NPN |
| Размеры | A: 4.70mm max; B: 4.80mm max; C: 3.70mm max; D: 0.45mm; E: 1.00mm; F: 1.27mm; G: 0.85mm; H: 0.45mm; J: 14.00mm; K: 0.55mm max; L: 2.30mm; M: 0.45mm max; N: 1.00mm |
| Применение | Low Noise Audio Amplifier |
| Noise figure nf 1 | 4dB (Typ) at Rg=100ohm, Vce=6V, Ic=100uA, f=1kHz |
| Noise figure nf 2 | 0.5dB (Typ) at Rg=1kohm, Vce=6V, Ic=100uA, f=1kHz |
| Noise figure nf 3 | 6.0dB (Max) at Vce=6V, Ic=100uA, f=10Hz, Rg=10kohm |
| Noise figure nf 4 | 2.0dB (Max) at Vce=6V, Ic=100uA, f=1kHz, Rg=10kohm |
| Complementary pair | KTA1268 |
| Emitter current ie | -100mA |
| Dc current gain hfe | 200 to 700 |
| Ток коллектора Ic | 100mA |
| Hfe classification bl | 350 to 700 |
| Hfe classification gr | 200 to 400 |
| Темп. перехода Tj | 150C |
| Граничная частота ft | 100MHz |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Напряжение база-эмиттер Vbe | 0.65V |
| Напряжение эмиттер-база Vebo | 5V |
| Диап. темп. хр. | -55C to 150C |
| Напряжение коллектор-база Vcbo | 120V |
| Описание (англ.) | Bipolar transistor, NPN, 120 V, 0.1 A, 625 mW, (Complementary pair KTA1268) |
| Напряжение коллектор-эмиттер Vceo | 120V |
| Pк | 625mW |
| Выходная ёмкость коллектора Cob | 3.0pF |
| Collector emitter saturation voltage vce sat | 0.3V |
