Биполярный транзистор NPN 300В 100мА 1Вт Кус 50-250 60МГц
У поставщика
ПроизводительКремний
КатегорияТранзисторы
У поставщиков
591 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:500 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,15 |
| от 64 | 28,35 |
| от 127 | 26,04 |
| от 254 | 24,29 |
| от 500 | 22,99 |
Склад 39
В наличии:88 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 27,56 |
| от 147 | 24,55 |
| от 240 | 22,85 |
| от 400 | 21,50 |
| от 671 | 20,54 |
Склад 12
В наличии:3 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,70 |
| от 50 | 11,90 |
| от 500 | 6,05 |
Описание

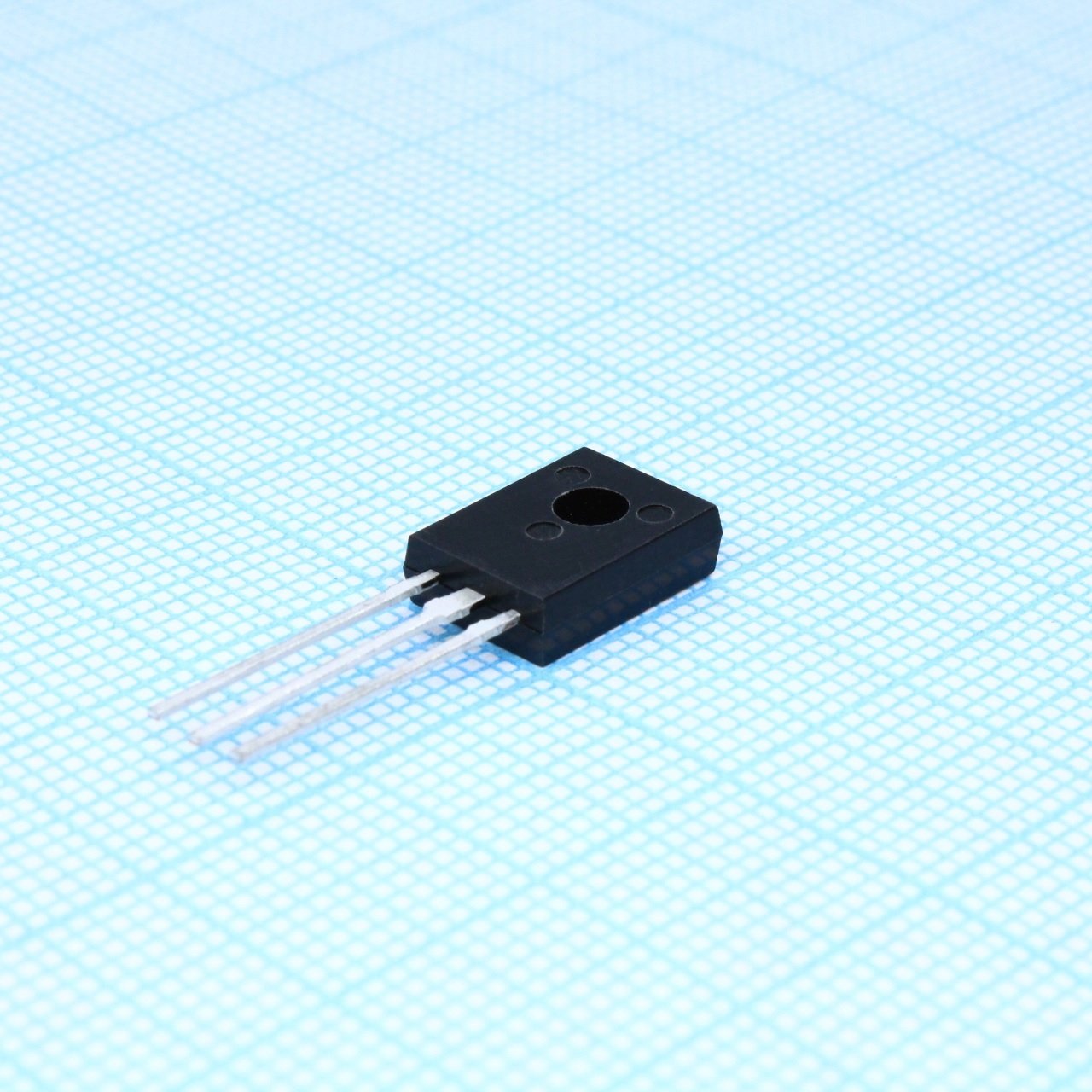

Биполярный NPN-транзистор КТ969А производства «Кремний» предназначен для применения в высоковольтных усилительных и переключающих схемах. Модель рассчитана на напряжение коллектор-эмиттер до 300 В при токе до 100 мА и мощности рассеяния 1 Вт. Коэффициент усиления по току (h21Э) находится в диапазоне 50–250, а граничная частота передачи достигает 60 МГц, что обеспечивает стабильную работу в высокочастотных цепях.
Технические характеристики
| Тип | Bipolar NPN |
| Корпус | TO-126 |
| Тип монтажа | THT |
| Артикул | КТ969А |
| Корпус | TO-126 |
| Структура | NPN |
| Макс. коэф. усиления DC | 250 |
| Hfe мин. | 50 |
| Частота перехода | 60MHz |
| Макс. ток коллектора | 100mA |
| Макс. рассеиваемая мощность | 1W |
| Год выпуска | 2024 |
| Тип упаковки | Bulk (россыпь) |
| Напряжение эмиттер-база макс. | 5V |
| Напряжение коллектор-база макс. | 300V |
| Диап. раб. темп. | -45°C to +100°C |
| Описание (англ.) | NPN 250В/0.1А/6Вт f<90МГц, Кус.=50 |
| Макс. напр. К-Э | 300V |
| Коэф-т передачи тока hfe | 50 |
| Максимально допустимый ток к ( Iк макс.А) | 0.1 |
