КТ840А
У поставщика
ПроизводительИскра
У поставщиков
120 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:120 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 248,40 |
| от 10 | 173,88 |
| от 100 | 133,54 |
Описание

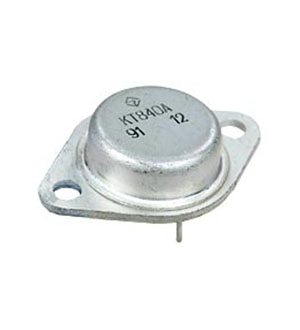

Транзистор КТ840А производства «Искра» (АО «Кремний», Брянск) — мощный кремниевый биполярный прибор в металлическом корпусе TO-3 (КТ-9). Выдерживает напряжение коллектор-эмиттер до 400 В и постоянный ток до 8 А в импульсе, рассеивая до 60 Вт. Применяется в импульсных источниках питания и преобразователях промышленной автоматики.
Технические характеристики
| Hfe | 10...60 |
| Масса | 20g max |
| Макс. Pc | 60W |
| Макс. Tj | 150°C |
| Корпус | TO-3 |
| Icbo 25C | 0.1...3 mA |
| Тип монтажа | THT |
| VCBO макс. | 900V |
| Vceo макс. | 400V |
| Vebo макс. | 5V |
| Компонент | КТ840А |
| Время спада | 0.15...0.6 μs |
| Icbo 100C | 0.5...5 mA |
| Icbo neg45C | 0.5...5 mA |
| Ib pulse max | 3A |
| Ic pulse max | 8A |
| Производитель | AO 'Kremniy', Bryansk |
| Время хранения | 0.4...3.5 μs |
| Время включения | 0.08...0.2 μs |
| Корпус | KT-9 |
| Vce breakdown | 400V min |
| Vbe saturation | 1.5V max |
| Vce saturation | 0.6V max |
| Vces pulse max | 900V |
| Ib continuous max | 2A |
| Макс. непрерывный Iс | 6A |
| Структура | NPN |
| Hfe test conditions | Vce=2.5V, Ic=8A |
| Частота перехода | 8...15 MHz |
| Pc max test conditions | Vce=30V, Tc=-45...+50°C |
| Ib pulse test conditions | ti=20μs, Q=3 |
| Ic pulse test conditions | ti=20μs, Q=3 |
| Icbo 25C test conditions | Vcb=Vcbomax |
| Vceo max test conditions | Rbe=100Ω |
| Диапазон темп. окр. | -45...+100°C |
| Fall time test conditions | Vce=206V, Ic=2.5A, Ib=0.5A |
| Icbo 100C test conditions | Vcb=Vcbomax, T=100°C |
| Vces pulse test conditions | Vbe=1.5V, ti=80μs, Q=2, T=-20...+100°C |
| Icbo neg45C test conditions | Vcb=Vcbomax, T=-45°C |
| Storage time test conditions | Vce=200V, Ic=2.5A, Ib=0.5A |
| Thermal resistance condition | Vce=30V, Ic=2A |
| Turn on time test conditions | Vce=200V, Ic=2.5A, Ib=0.5A |
| Vce breakdown test conditions | Ic=0.1A |
| Vbe saturation test conditions | Ic=2.5A, Ib=0.5A |
| Vce saturation test conditions | Ic=2.5A, Ib=0.5A |
| Тепловое сопр. переход-корпус | 1.67 °C/W |
| Transition frequency test conditions | Vce=10V, Ic=0.2A |
| Напр-е к-э (Uкэо макс),В | 400 |
| Коэф-т передачи тока hfe | 10 |
| Максимально допустимый ток к ( Iк макс.А) | 6 |
