Биполярный транзистор NPN 15В 30мА 225мВт Кус 50-450 900МГц
У поставщика
ПроизводительДалекс
КатегорияТранзисторы
У поставщиков
141 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:141 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,81 |
| от 63 | 28,95 |
| от 100 | 26,60 |
| от 300 | 24,83 |
| от 500 | 23,51 |
Описание

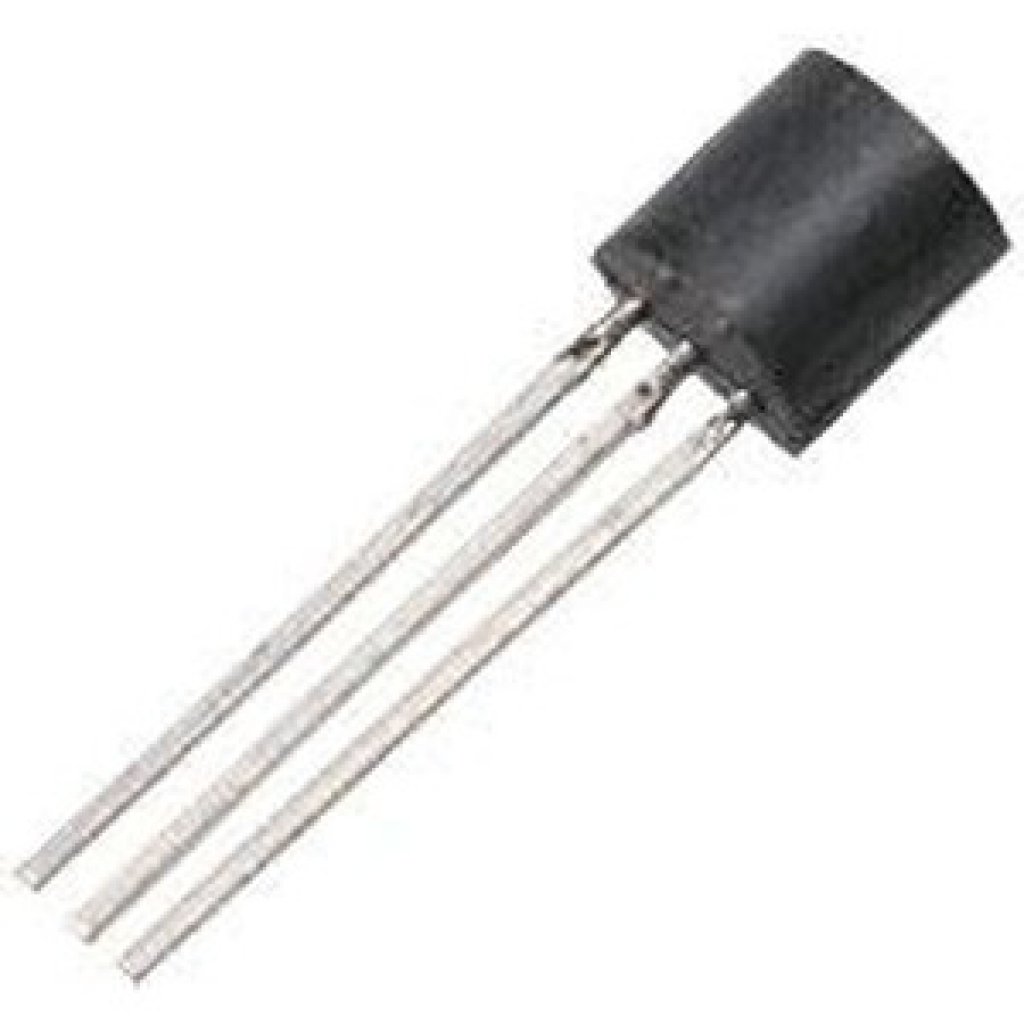

Биполярный NPN-транзистор КТ368БМ производства компании «Далекс» предназначен для работы в усилительных и переключательных схемах. Компонент рассчитан на напряжение до 15 В и ток до 30 мА при рассеиваемой мощности 225 мВт. Отличается широким диапазоном коэффициента усиления (50–450) и граничной частотой до 900 МГц, что делает его пригодным для высокочастотных применений.
Технические характеристики
| Масса | 0.5 г |
| Тип | КТ368БМ |
| Маркировка | одна точка |
| Корпус | пластмассовый корпус с гибкими выводами |
| Материал | Si |
| Тип монтажа | THT |
| Полярность | NPN |
| Описание | Биполярный транзистор NPN, кремниевый эпитаксиально-планарный |
| Hfe max 25C | 450 |
| Hfe min 25C | 50 |
| Hfe max 125C | 600 |
| Hfe max m60C | 450 |
| Hfe min 125C | 50 |
| Hfe min m60C | 25 |
| Производитель | АО 'Светлана', г.Санкт-Петербург |
| Корпус | TO92-3 |
| Макс. ток коллектора | 30 мА |
| Год выпуска | 2015 |
| Emitter capacitance max | 3 пФ |
| Emitter capacitance typ | 2 пФ |
| Тип упаковки | Bulk (россыпь) |
| Напряжение эмиттер-база макс. | 4 В |
| Макс. темп. перехода | +150 °C |
| Мин. частота перехода | 900 МГц |
| Transition frequency typ | 1100 МГц |
| Collector capacitance max | 1.7 пФ |
| Collector capacitance typ | 1.2 пФ |
| Power dissipation max 65C | 225 мВт |
| Напряжение коллектор-база макс. | 15 В |
| Feedback time constant typ | 15 пс |
| Power dissipation max 100C | 130 мВт |
| Collector current pulse max | 60 мА |
| Диап. раб. темп. | -60...+125 °C |
| Reverse current emitter base | 1 мкА |
| Описание (англ.) | NPN 15В 0,03А 0,225Вт 900МГц Кус=50-450 |
| Макс. напр. К-Э | 15 В |
| Collector base voltage pulse max | 20 В |
| Input resistance common base max | 6 Ом |
| Input resistance common base typ | 3 Ом |
| Reverse current collector base 25C | 0.5 мкА |
| Collector emitter voltage pulse max | 20 В |
| Reverse current collector base 125C | 5 мкА |
| Мин. напряжение пробоя коллектор-эмиттер | 15 В |
| Collector emitter breakdown voltage typ | 25 В |
